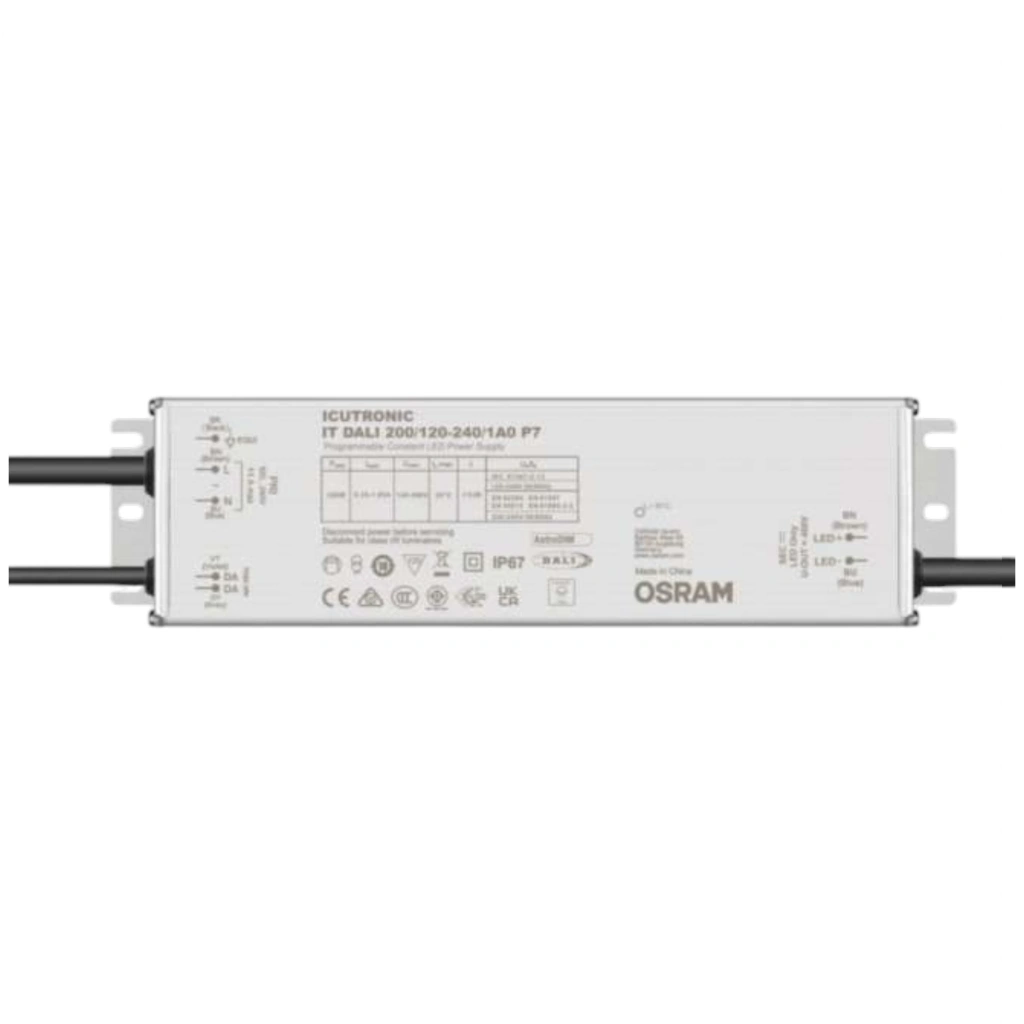

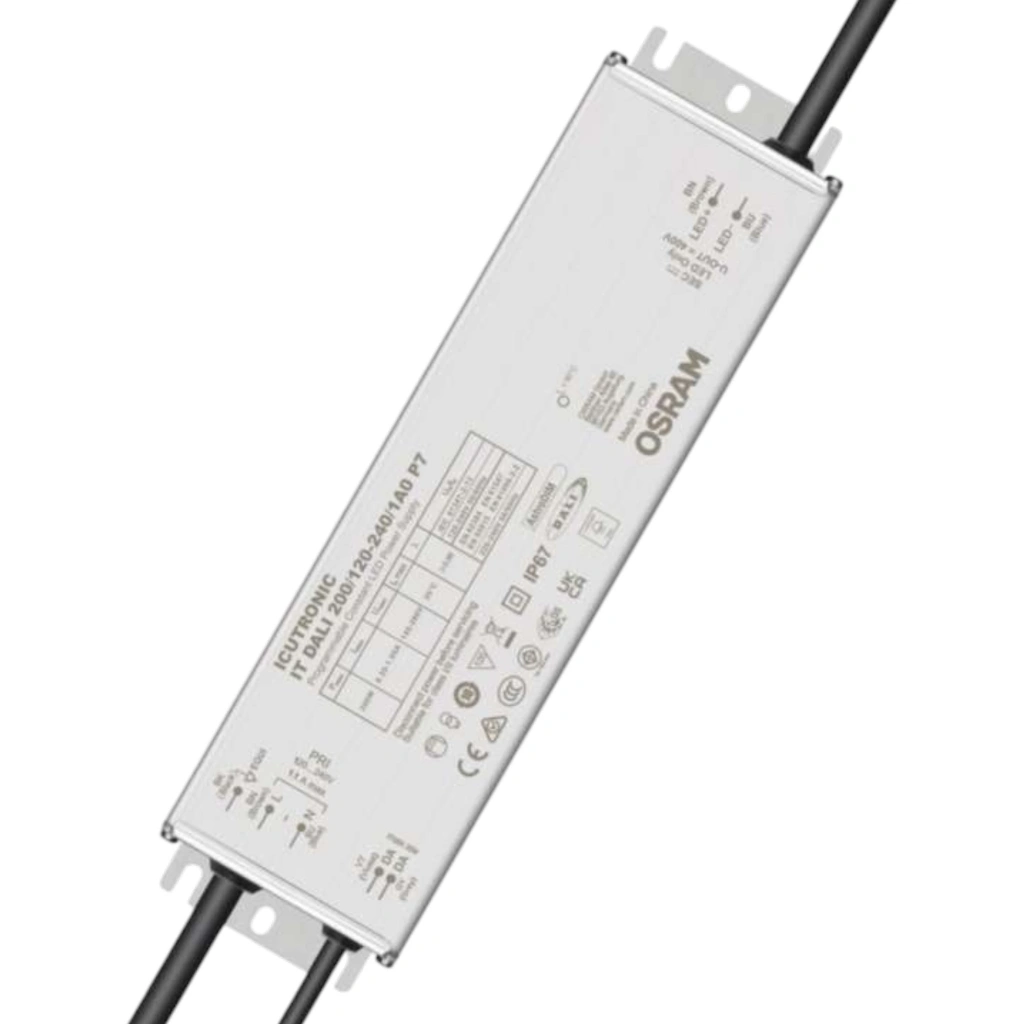

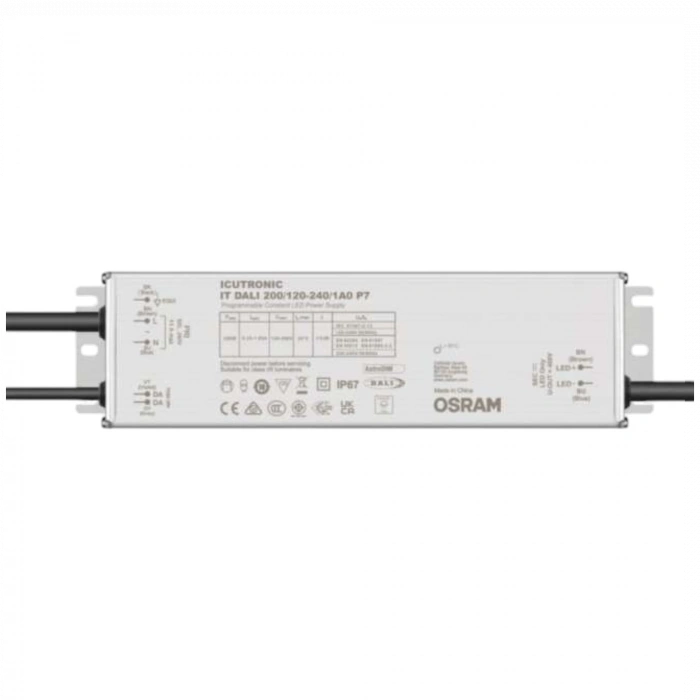

OSRAM ICUTRONIC IT DALI 200/120-240/1A0 P7
Teknik Özellikler (Detaylı Açıklama)
Bu model, yüksek güçlü dış mekan LED aydınlatmaları için geliştirilmiş sabit akım (constant current) DALI dimmable LED driver’dır.
⚡ 1. Elektriksel Özellikler
Giriş (Input)
- Giriş voltajı: 120 – 240 V AC
- Frekans: 50 / 60 Hz
- Çalışma aralığı (gerçekte): ~120 – 264 V AC
- Güç faktörü (PF): ~0.95 (yüksek verim)
- Ani akım (inrush): yüksek (genelde 60–80A kısa süreli)
Bu driver, şebekedeki dalgalanmalara karşı dayanıklı endüstriyel sınıftır.
Çıkış (Output)
- Çıkış tipi: Sabit akım (Constant Current)
- Akım aralığı:
350 mA – 1050 mA (programlanabilir) - Maksimum güç:
200 W - Çıkış voltaj aralığı:
yaklaşık 145 – 286 V DC
Bu çok önemli:
Bu driver yüksek voltajlı LED dizileri (seri bağlı LED modülleri) için çalışır.
2. Dimming (Karartma) Özellikleri
Bu model “akıllı driver” sınıfındadır.
Desteklediği protokoller:
- DALI-2 (tam uyumlu)
- 0–10V (bazı varyantlarda)
- PWM dimming (harici kontrol ile)
- AstroDIM (zaman bazlı otomasyon)
Dimming aralığı:
- Minimum yaklaşık %10 ışık seviyesine kadar düşebilir
- Tam lineer değil, logaritmik dimleme eğrisi
3. Verimlilik ve Güç Performansı
- Verimlilik: ~92–93%
- Çalışma sınıfı: yüksek verimli endüstriyel sürücü
- Isı yönetimi: Tc noktası kontrollü (85–90°C max)
? Uzun süreli kullanım için tasarlanmış (50.000 – 100.000 saat ömür)
4. Koruma Özellikleri
- IP sınıfı: IP67 (tam dış mekan)
- Aşırı gerilim koruması: 6–10 kV surge protection
- Kısa devre koruması: var
- Aşırı sıcaklık koruması: var
- Açık devre koruması: var
- Giriş/çıkış izolasyonu: güvenlik izolasyonlu
? Bu yüzden sokak aydınlatma ve endüstriyel sistemlerde kullanılır.
5. Çalışma Koşulları
- Çalışma sıcaklığı: -40°C → +55°C
- Depolama: -40°C → +85°C
- Nem: %5 – %95 (yoğuşmasız)
6. Fiziksel Özellikler

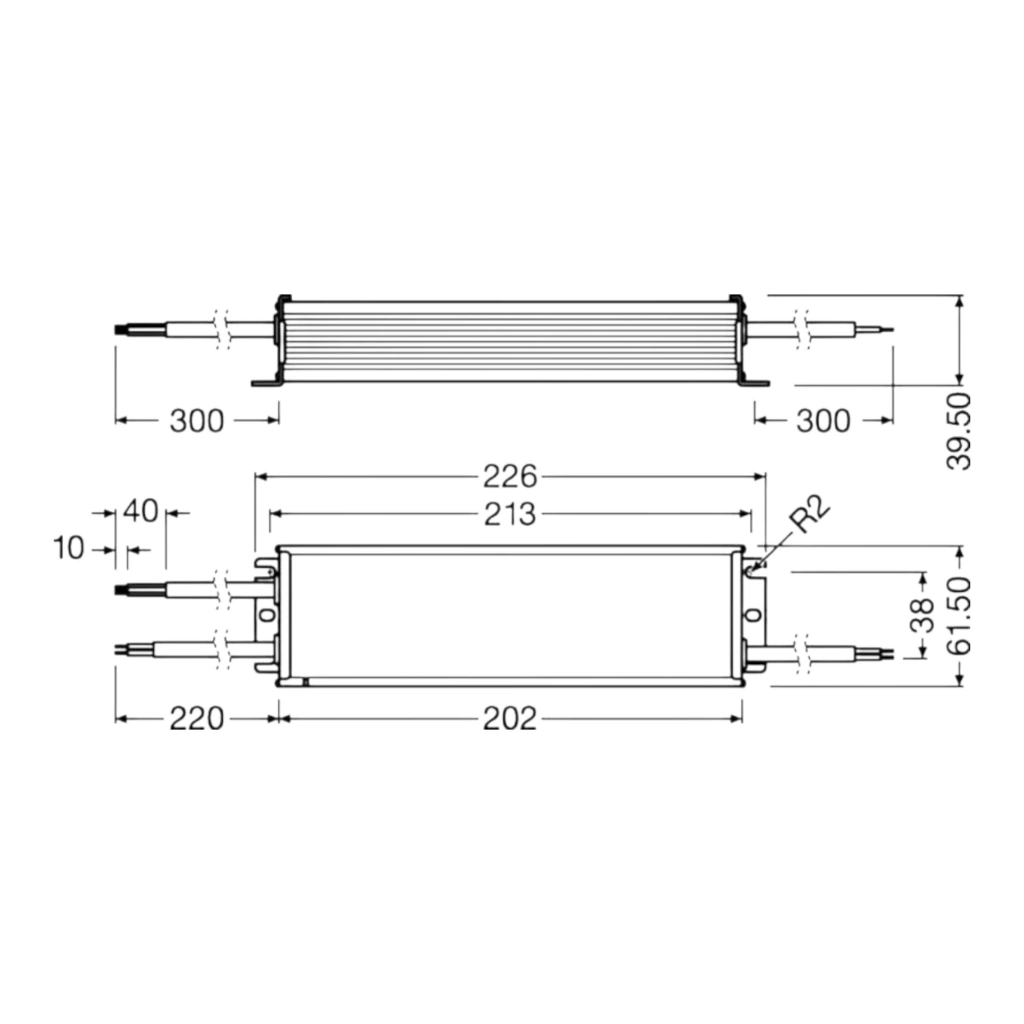

- Boyut: yaklaşık 226 × 62 × 40 mm
- Montaj: bağımsız / armatür içine
- Kasa: plastik + alüminyum kompozit
- Koruma sınıfı: Class I / II uyumlu
7. Fonksiyonel Özellikler
Bu model sadece “driver” değil, aynı zamanda küçük bir kontrol ünitesidir:
Özellikler:
- ✔ Programlanabilir çıkış akımı (350–1050 mA)
- ✔ Constant Lumen Output (CLO)
- ✔ AstroDIM (gece düşürme fonksiyonu)
- ✔ DALI adreslenebilir kontrol
- ✔ Sahada programlama (T4T software)
⚙️ 8. Kullanım Alanları
Bu driver şu sistemlerde kullanılır:
- ? Fabrika aydınlatmaları
- ? Spor salonları
- ? Sokak / yol aydınlatmaları
- ? Yüksek tavan endüstriyel armatürler
- ? Dış mekan projektörler
- ? Otopark aydınlatmaları
9. LED Uyumluluk Mantığı (kritik bilgi)
Bu driver:
✔ Sabit akım çalışır (CV değildir)
✔ LED’leri seri bağlar
✔ LED toplam voltajını kendisi ayarlar
✔ 145–286V DC aralığında çalışır
Yani:
- 50V LED modülü → tek başına uymaz
- Çoklu LED string → uygundur
- High-bay / street LED board → ideal
Kısa mühendislik özeti
- ⚡Güç: 200W
- ⚡ Akım: 350–1050 mA (programlanabilir)
- ⚡ Voltaj: 145–286V DC
- ⚡ IP: IP67
- ⚡ DALI-2 + AstroDIM
- ⚡ Endüstriyel sokak / high-bay driver
