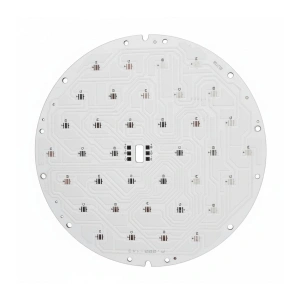

Alüminyum PCB Teknik Özellikleri ve Üretim Süreci

Alüminyum PCB, geleneksel FR-4 PCB'lerden farklı olarak metal tabanlı bir PCB yapısına sahiptir. Alüminyum taban, PCB üzerinde oluşan ısının daha etkin şekilde dağıtılmasına yardımcı olur. Bu nedenle özellikle yüksek güçte çalışan LED'ler, LED modülleri, güç elektroniği, LED sürücüleri ve ısı yönetiminin önemli olduğu elektronik devrelerde tercih edilir.

LEDVARSA olarak müşterilerimizin kendi hazırladığı alüminyum PCB tasarımlarını Gerber dosyaları üzerinden üretim sürecine alıyoruz. Gerber dosyaları ve gerekli üretim dosyaları teknik olarak incelenerek kartın üretilebilirliği, ölçüleri, katman yapısı, bakır kalınlığı, hat genişlikleri, hat aralıkları, delik ve pad ölçüleri gibi üretim parametreleri değerlendirilir.

Bakır Kalınlığı Seçenekleri

Alüminyum PCB üretiminde tasarımın ve uygulamanın güç gereksinimlerine göre farklı bakır kalınlığı seçenekleri değerlendirilebilir:

  • 18 µm bakır

  • 35 µm bakır

  • 70 µm bakır

Buradaki 18 µm, 35 µm ve 70 µm değerleri PCB üzerindeki bakır iletken tabakasının kalınlığını ifade eder. Alüminyum taban plakasının kalınlığı ise ayrı bir teknik parametredir ve PCB'nin mekanik ve termal gereksinimlerine göre belirlenir.

Daha yüksek bakır kalınlığı; yüksek akım taşıma kapasitesi, güç dağıtımı ve belirli güç elektroniği uygulamalarında avantaj sağlayabilir. Ancak uygun bakır kalınlığı; hat genişliği, taşınacak akım, PCB tasarımı, termal yapı ve kullanım koşulları birlikte değerlendirilerek belirlenmelidir.

Alüminyum PCB Yapısı

Tipik bir alüminyum PCB yapısında temel olarak;

Bakır Katman → Dielektrik İzolasyon Katmanı → Alüminyum Taban

yapısı bulunur.

Bakır katman elektriksel iletkenliği sağlarken, dielektrik katman elektriksel izolasyonu koruyarak ısının bakır katmandan alüminyum tabana aktarılmasına yardımcı olur. Alüminyum taban ise oluşan ısının PCB üzerinden daha geniş bir alana yayılmasını sağlar.

Teknik Üretim Parametreleri

Gerber dosyanız incelenirken aşağıdaki teknik kriterler değerlendirilir:

  • Bakır kalınlığı: 18 µm / 35 µm / 70 µm

  • PCB ölçüleri

  • PCB toplam kalınlığı

  • Alüminyum taban kalınlığı

  • Minimum hat genişliği (Trace Width)

  • Minimum hat aralığı (Clearance)

  • Minimum delik çapı

  • Minimum pad çapı

  • Annular Ring

  • Via ve delik yapıları

  • Solder Mask açıklıkları

  • Minimum solder mask dam

  • Fine-pitch komponent gereksinimleri

  • Kart ölçü toleransları

  • Delik pozisyon toleransları

  • Bakır kalınlığı toleransları

  • Katman ve üretim hizalama toleransları

  • Termal gereksinimler

Özellikle yüksek akım taşıyan hatlarda bakır kalınlığı ve hat genişliği birlikte değerlendirilmelidir. LED ve güç elektroniği uygulamalarında PCB tasarımının termal gereksinimleri de üretim öncesinde dikkate alınır.

LED ve Güç Elektroniği Uygulamaları

Alüminyum PCB'ler özellikle yüksek güçlü LED uygulamalarında önemli avantajlar sağlar. LED komponentlerinden oluşan ısının PCB üzerinden uzaklaştırılması, LED'in çalışma sıcaklığının kontrol altında tutulmasına ve sistemin termal performansının iyileştirilmesine katkı sağlar.

Bunun yanında;

  • LED modülleri

  • LED aydınlatma kartları

  • Yüksek güçlü LED uygulamaları

  • LED sürücü devreleri

  • Güç elektroniği

  • DC/DC güç devreleri

  • Güç modülleri

  • Isı üretimi yüksek elektronik devreler

gibi uygulamalarda alüminyum tabanlı PCB çözümleri kullanılabilir.

Solder Mask ve Yüzey İşlemleri

Alüminyum PCB üretiminde photoimageable solder mask boya kullanılarak bakır iletken yolların korunması ve lehimleme sırasında istenmeyen kısa devre riskinin azaltılması sağlanır.

SMD komponent kullanılan tasarımlarda pad ölçüleri, solder mask açıklıkları ve fine-pitch gereksinimleri ayrıca değerlendirilir. İhtiyaca göre PCB üzerine komponent referansları, yönlendirmeler ve diğer işaretlemeler için serigrafi uygulanabilir.

PCB'nin kullanım alanına ve teknik gereksinimlerine göre uygun yüzey kaplama seçenekleri değerlendirilir.

Gerber Dosyanızı Gönderin, Teklifinizi Alın

Alüminyum PCB siparişlerinde sabit fiyatlandırma uygulanmaz. Fiyat; PCB ölçüsü, üretim adedi, alüminyum taban yapısı, PCB kalınlığı, bakır kalınlığı (18 µm / 35 µm / 70 µm), hat genişliği, yüzey kaplama, delik yapısı, teknik toleranslar ve diğer üretim özelliklerine göre değişiklik gösterir.

Hazır alüminyum PCB tasarımınız varsa Gerber dosyanızı ve üretim adedinizi bize gönderin. Teknik ekibimiz tasarımınızı inceleyerek üretim gereksinimlerini değerlendirir ve size özel fiyat teklifini hazırlar.

PCB üretim ve tedarik süreçlerimizde, 2007 yılından bu yana PCB sektöründe faaliyet gösteren ELİT PCB çözüm ortağımız olarak görev almaktadır. Üretim ve tedarik süreçleri ELİT PCB tarafından sağlanırken, LEDVARSA olarak sipariş, teknik değerlendirme, teklif ve teslimat süreçlerini yönetiyoruz.

Tahmini teslim süresi 3–4 haftadır. Kesin üretim ve teslimat süresi; PCB ölçüsü, bakır kalınlığı, teknik özellikler, üretim adedi ve sipariş detaylarına göre teklif aşamasında belirlenir.
