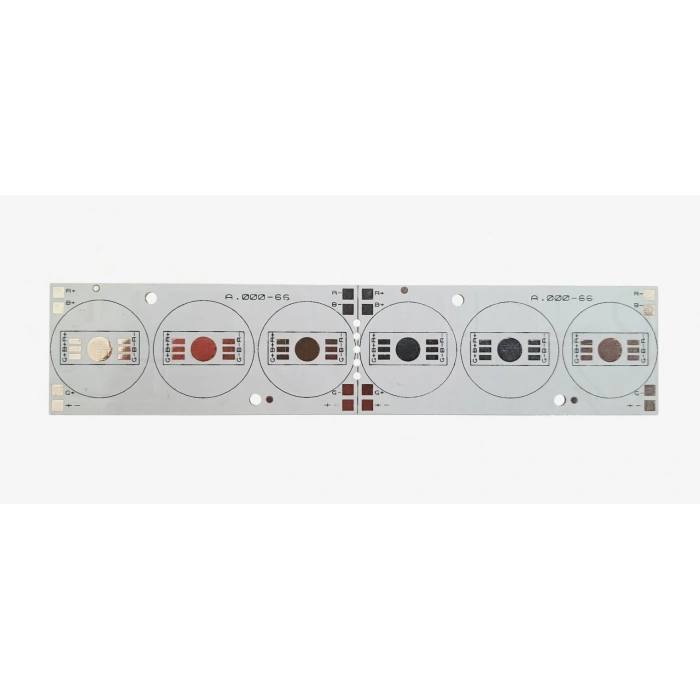

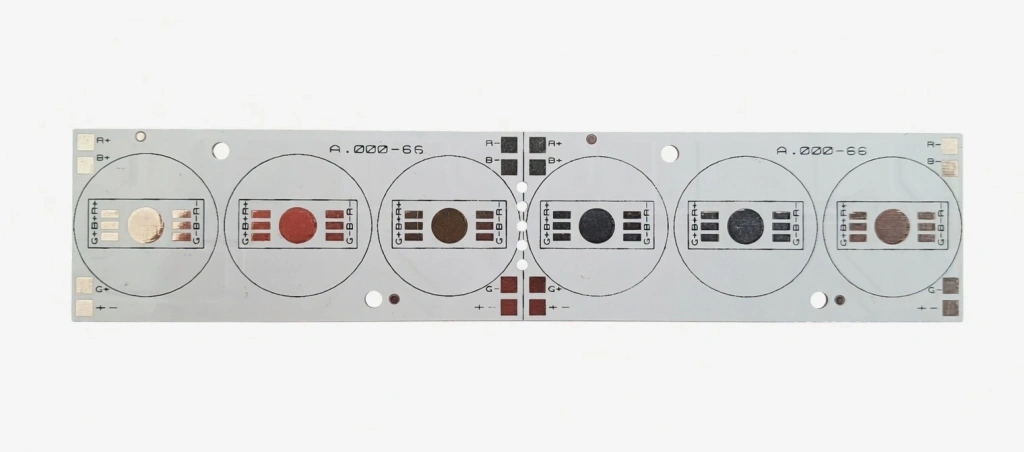

34x156 mm ölçülerinde tasarlanmış bu alüminyum PCB, yüksek performanslı full RGB LED uygulamaları için geliştirilmiş profesyonel bir çözümdür. Üzerinde toplam 6 adet RGB LED emitter bulunur ve her bir renk kanalı (R, G, B) kendi içinde 6’lı seri bağlantı şeklinde optimize edilmiştir. Bu yapı, hem dengeli akım dağılımı hem de stabil ışık performansı sağlar.
1,6 mm kalınlığındaki alüminyum taban, ısıyı hızlı şekilde dağıtarak LED’lerin daha verimli ve uzun ömürlü çalışmasına yardımcı olur. Özellikle yüksek güçte çalışan RGB sistemlerde oluşan ısıyı minimize ederek performans kaybını önler. PCB üzerinde kullanılan 35 mikron bakır kalınlığı, akım taşıma kapasitesini artırırken iletim kayıplarını düşürür. Bu da daha stabil ve güvenilir bir çalışma anlamına gelir.
Yüzeyde tercih edilen beyaz soldermask, ışık yansıtma verimini artırarak LED’lerden elde edilen parlaklığı maksimum seviyeye çıkarır. Aynı zamanda estetik bir görünüm sunarak ürünün profesyonel projelerde rahatlıkla kullanılmasını sağlar.
Bu PCB, özellikle pixel LED sistemleri, adreslenebilir RGB animasyon projeleri, dekoratif aydınlatma uygulamaları, mimari cephe aydınlatmaları, reklam panoları ve sahne/organizasyon ışıklandırmaları gibi alanlarda kullanım için idealdir. RGB efektlerin akıcı ve senkronize şekilde çalışmasına uygun altyapı sunar.
Hem iç mekan hem de uygun soğutma ile dış mekan projelerinde kullanılabilecek bu PCB, yüksek verimlilik, uzun ömür ve profesyonel ışık kontrolü arayanlar için güçlü bir altyapı sağlar.
Teknik Özellikler
- PCB Ölçüsü: 34 x 156 mm
- PCB Kalınlığı: 1,6 mm
- PCB Türü: Alüminyum (Metal Core PCB)
- LED Uyumluluğu: Full RGB Emitter LED’ler için özel tasarım
- LED Kapasitesi: 6 Adet RGB LED dizilimine uygun
- Renk Kanalları: Kırmızı (R),Yeşil (G),Mavi (B)
- Bağlantı Yapısı: Her renk kanalı için 6’lı seri bağlantı (R, G ve B ayrı ayrı seri)
- Bakır Kalınlığı: 35 Mikron
- Soldermask Rengi: Beyaz (yüksek ışık yansıtma)
- Isı Yönetimi: Alüminyum taban sayesinde yüksek ısı dağılımı
- Işık Performansı: Maksimum verim ve homojen ışık dağılımı
- Çalışma Tipi: RGB kontrol sistemleri ile uyumlu
- Kullanım Tipi: Yüksek performanslı ve uzun ömürlü LED uygulamaları için uygun
Kullanım Alanları
- Full RGB emitter LED projeleri
- Pixel LED ve adreslenebilir RGB sistemler
- RGB animasyon ve efekt aydınlatmaları
- Mimari ve dekoratif dış cephe aydınlatmaları
- Reklam, tabela ve vitrin aydınlatmaları
- Sahne, organizasyon ve шоу ışık sistemleri
- LED görsel şov ve medya cephe uygulamaları
- Eğlence ve ambiyans aydınlatmaları
- Profesyonel ve özel tasarım LED projeleri
⚡ Yüksek Voltaj Uyumlu Yapı ve RGB Performansı
- 6 adet RGB emitter LED
- R, G, B kanalları ayrı 6’lı seri yapı
- Stabil akım dağılımı
- Senkron RGB kontrol uyumu
- Pixel ve animasyon sistemlerine uygun yapı
Lens Uyumu ve Optik Kontrol
- Tekli lens sistemleri ile uyumlu
- RGB ışık yönlendirme kontrolü sağlar
- Homojen ışık dağılımı
- Minimum ışık kaybı
Kullanım Alanları
- Pixel LED sistemleri
- RGB animasyon projeleri
- Mimari cephe aydınlatmaları
- Reklam ve tabela sistemleri
- Sahne ve organizasyon ışıkları
- Dekoratif RGB aydınlatmalar
⚡ Öne Çıkan Avantajlar
- 34x156 mm linear tasarım
- 6 adet RGB emitter LED
- 1,6 mm alüminyum PCB
- 35 µm bakır kalınlığı
- Stabil RGB kanal yapısı
- Profesyonel animasyon uyumu
⚙️ Teknik Özellikler
| Özellik | Detay |
|---|
| PCB Ölçüsü | 34 x 156 mm |
| PCB Kalınlığı | 1,6 mm |
| PCB Türü | Alüminyum (MCPCB) |
| LED Tipi | RGB Emitter LED |
| LED Sayısı | 6 |
| Kanal Yapısı | R / G / B (6S seri yapı) |
| Bakır Kalınlığı | 35 µm |
| Soldermask | Beyaz |
| Lens Uyumu | Tekli lens |
| Kullanım Alanı | Pixel, RGB animasyon, mimari, reklam, sahne |
