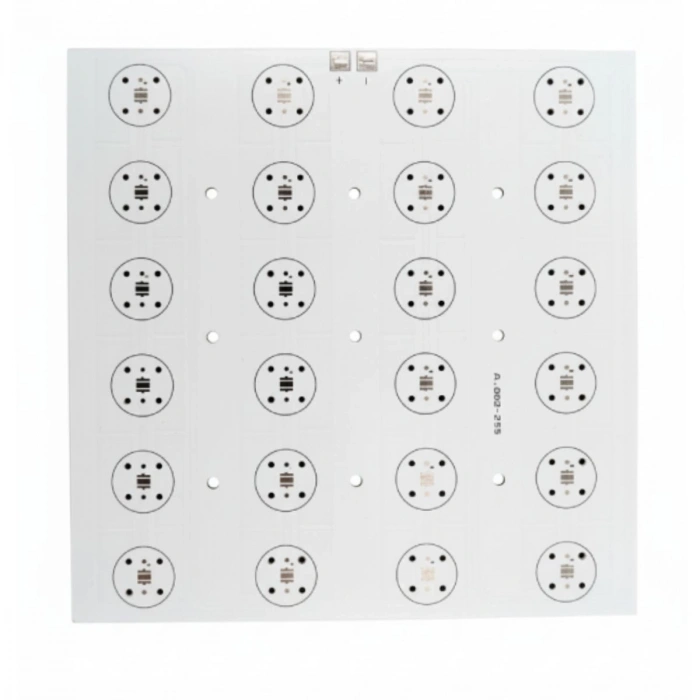

Alüminyum PCB (MCPCB) | Tek Yüzlü LED PCB | Özel Ölçü PCB Üretimi
Alüminyum PCB Nedir?
Alüminyum PCB, metal tabanlı PCB teknolojisinin yaygın çözümlerinden biri olan MCPCB (Metal Core PCB) yapısındadır. Özellikle LED aydınlatma ve ısı yönetiminin önemli olduğu elektronik uygulamalarda kullanılır.
Alüminyum PCB; devre katmanı, elektriksel izolasyon sağlayan dielektrik/termal katman ve alüminyum metal tabandan oluşan yapısıyla, elektriksel bağlantıların yanı sıra termal tasarım gereksinimlerinin de dikkate alındığı uygulamalar için tercih edilir.
LEDVARSA üzerinden standart veya özel ölçü alüminyum PCB siparişi verebilir, Gerber dosyanızı göndererek projenize uygun üretim ve tedarik teklifi alabilirsiniz.
Alüminyum PCB Teknik Özellikleri
| Teknik Özellik | Seçenekler |
|---|
| PCB Tipi | Alüminyum PCB / MCPCB |
| PCB Yapısı | Tek Yüzlü |
| Katman | 1 Layer |
| Taban Malzemesi | Alüminyum |
| Bakır Kalınlığı | 18 µm / 35 µm / 70 µm |
| Termal İletkenlik | 1 W/m·K / 2 W/m·K / 3 W/m·K / 4 W/m·K / 5 W/m·K / Özel |
| PCB Kalınlığı | Projeye ve üretim teknolojisine göre |
| Lehim Maskesi | Yeşil / Beyaz / Siyah / Kırmızı / Özel |
| Eleman Baskı | Beyaz / Siyah / Yok |
| Yüzey İşlemi | HASL / Kurşunsuz HASL / ENIG / OSP / Özel |

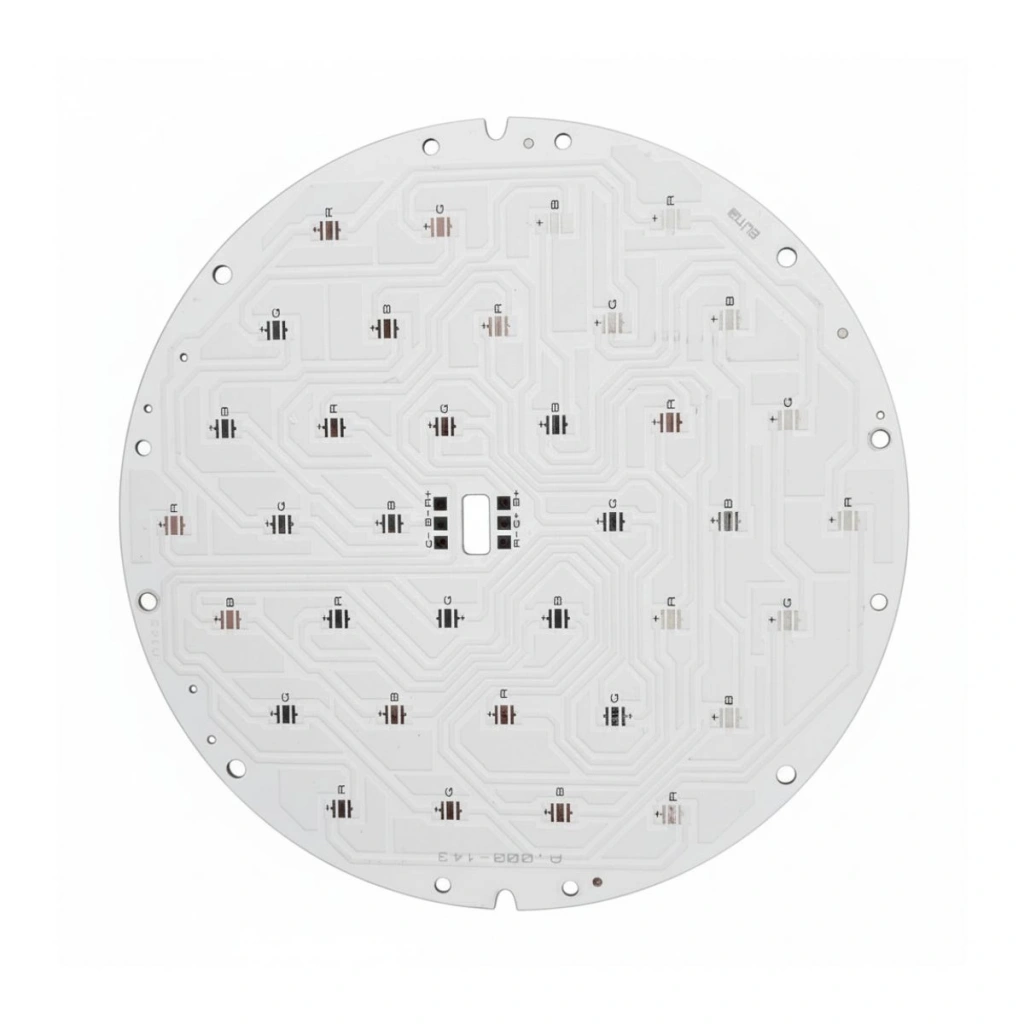

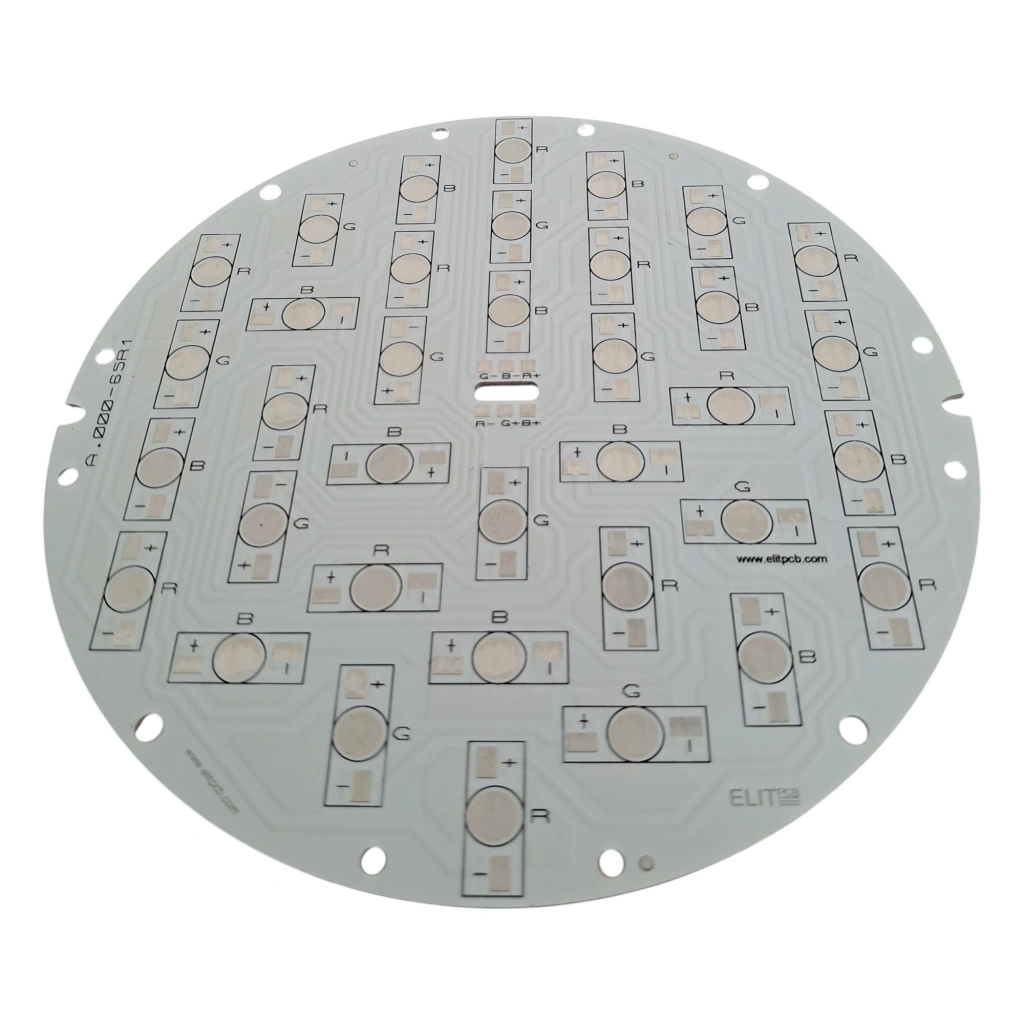

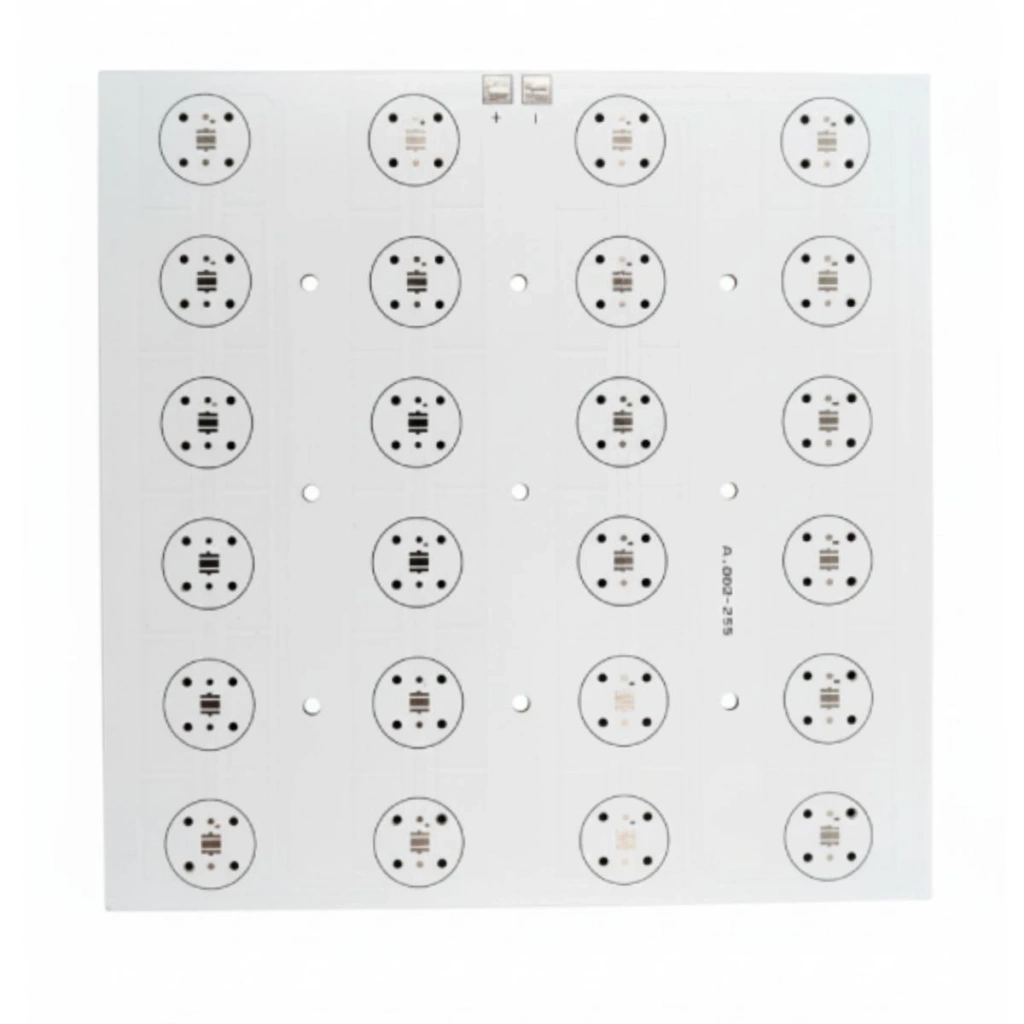

| PCB Şekli | Dikdörtgen / Kare / Yuvarlak / Oval / Özel Kontur |
| PCB Ölçüsü | Özel ölçü |
| Delikler | Gerber tasarımına göre |
| Panelleme | Tekli / Müşteri Paneli / Üretici Panellemesi |
| Sipariş Miktarı | Projeye göre belirlenir |
Önemli: Termal iletkenlik değeri W/m·K cinsinden ifade edilir ve kullanılan dielektrik/termal izolasyon malzemesinin ısı iletme kapasitesini belirtir. Kullanılabilecek değerler üretici ve malzeme yapısına göre değişebilir.
Termal İletkenlik – W/m·K
Alüminyum PCB seçiminde önemli teknik parametrelerden biri termal iletkenlik katsayısıdır.
Termal iletkenlik değeri W/m·K (Watt/metre-Kelvin) birimiyle ifade edilir.
Örneğin:
1 W/m·K
Standart termal performans gereksinimlerine sahip uygun uygulamalarda değerlendirilebilir.
2 W/m·K
Daha yüksek termal iletkenlik gerektiren LED PCB uygulamalarında tercih edilebilir.
3 W/m·K ve üzeri
Daha yüksek termal iletkenlik gereksinimi bulunan özel tasarımlarda değerlendirilebilir.
Daha yüksek W/m·K değeri, kullanılan termal izolasyon/dielektrik katmanın daha yüksek ısıl iletkenlik kapasitesini ifade eder. Ancak PCB'nin gerçek termal performansı yalnızca W/m·K değerine bağlı değildir.
PCB'nin;
Dielektrik katman kalınlığı
Dielektrik malzeme yapısı
Bakır kalınlığı
Alüminyum taban özellikleri
PCB ölçüsü
Bakır alanı
LED gücü
LED yerleşimi
Armatür gövdesi
Soğutucu ve mekanik montaj yapısı
birlikte değerlendirilmelidir.
Bu nedenle doğru termal yapı, projenin Gerber dosyası ve teknik gereksinimleri üzerinden belirlenebilir.
LED Aydınlatma İçin Alüminyum PCB
Alüminyum PCB'ler özellikle LED aydınlatma sektöründe geniş kullanım alanına sahiptir.
LED'lerin çalışma sırasında oluşturduğu ısının yönetilmesi, özellikle yüksek güçlü LED uygulamalarında tasarımın önemli parçalarından biridir.
Alüminyum PCB;
LED modüller
COB LED uygulamaları
Downlight PCB'leri
Spot LED PCB'leri
Projektör PCB'leri
Highbay armatürler
Sokak ve yol aydınlatmaları
Wallwasher armatürler
Endüstriyel LED aydınlatmalar
Özel tasarım LED armatürler
için kullanılabilir.
Özel Ölçü Alüminyum PCB Üretimi
LEDVARSA üzerinden standart ölçülerin yanında özel ölçü ve özel geometrili alüminyum PCB siparişi de verebilirsiniz.
Gerber dosyanız üzerinden;
PCB uzunluğu
PCB genişliği
PCB geometrisi
LED yerleşimi
Bakır yollar
Pad ölçüleri
Delik çapları
Delik konumları
Bakır kalınlığı
PCB kalınlığı
Termal iletkenlik
Lehim maskesi
Eleman baskı
Yüzey işlemi
Panelleme
gibi üretim detayları değerlendirilir.
PCB Şekilleri
Dikdörtgen
Kare
Yuvarlak
Oval
Özel kontur
Özellikle LED armatür gövdesine özel tasarlanan PCB'lerde özel kontur üretimi değerlendirilebilir.
Bakır Kalınlığı Seçenekleri
Alüminyum PCB'nin elektriksel tasarımına göre farklı bakır kalınlıkları değerlendirilebilir:
Bakır kalınlığı; PCB üzerindeki akım, bakır yol genişlikleri ve tasarımın elektriksel gereksinimleri dikkate alınarak belirlenir.
Lehim Maskesi ve Eleman Baskı
Lehim Maskesi
Yeşil
Beyaz
Siyah
Kırmızı
Özel renk
Eleman Baskı
LED aydınlatma PCB'lerinde tasarıma ve uygulamaya göre farklı lehim maskesi seçenekleri kullanılabilir.
Yüzey İşlemleri
Alüminyum PCB'nin kullanım ve lehimleme gereksinimlerine göre farklı yüzey işlemleri değerlendirilebilir:
HASL
Kurşunsuz HASL
ENIG / Immersion Gold
OSP
Özel yüzey işlemleri
Uygulanacak yüzey işlemi Gerber dosyası ve üretim gereksinimleri doğrultusunda belirlenir.
Normal Alüminyum PCB Siparişi
LEDVARSA üzerinden özel PCB siparişlerinden düzenli üretim ve yüksek adetli PCB ihtiyaçlarına kadar farklı miktarlarda alüminyum PCB tedariki için teklif alınabilir.
Fiyatlandırmada;
PCB ölçüsü + sipariş adedi + PCB kalınlığı + bakır kalınlığı + termal iletkenlik + yüzey işlemi + lehim maskesi + eleman baskı + delikler + panelleme
gibi teknik özellikler birlikte değerlendirilir.
Numune ve prototip üretimleri de ayrıca değerlendirilebilir; ancak ürünün temel amacı normal alüminyum PCB sipariş ve üretim talepleridir.
Panelleme ve Üretim
Alüminyum PCB projelerinde üretim ihtiyacına göre:
Tekli PCB
Müşteri paneli
Üretici panellemesi
seçenekleri değerlendirilebilir.
Panelleme yöntemi; PCB ölçüsü, adet, üretim teknolojisi ve üretim prosesine göre belirlenir.
Gerber Dosyanızı Gönderin, Teklifinizi Alın
Alüminyum PCB fiyatı yalnızca kart ölçüsüne göre belirlenmez.
Gerber dosyanız incelenerek projenizin;
PCB yapısı + ölçüsü + adedi + bakır kalınlığı + PCB kalınlığı + termal iletkenliği + yüzey işlemi + lehim maskesi + eleman baskı + delik yapısı + panelleme
gibi teknik özellikleri değerlendirilir.
PCB FİYAT TEKLİFİ AL
Gerber dosyanızı gönderin, teknik özelliklerinizi paylaşın; LEDVARSA ekibi, ELIT PCB güvencesiyle projeniz için üretim ve tedarik teklifini hazırlasın.
? Gerber dosyanızı doğrudan [email protected] adresine gönderebilirsiniz.
PCB Tedariği: ELIT PCB Güvencesiyle
LEDVARSA, alüminyum PCB ihtiyaçlarında Gerber dosyasının teknik değerlendirilmesinden üretim ve tedarik sürecine kadar çözüm sunar.
Gerber dosyanızı gönderin → teknik özellikler değerlendirilsin → üretim seçeneği belirlensin → PCB fiyat teklifinizi alın.
| Eleman Baskı | Beyaz
,
Diğer
,
Siyah |
| Lehim Maskesi | Beyaz
,
Siyah |
| PCB Kalınlığı | 0.80 mm
,
1.00 mm
,
1.20 mm
,
1.60 mm
,
2.00 mm |
| PCB Katman Sayısı | 1 Layer |
| PCB Malzemesi | Alüminyum |
| PCB Şekli | Dikdörtgen
,
Kare
,
Oval
,
Özel Kontur
,
Yuvarlak |
| PCB Testi | AOI
,
E-Test
,
Flying Probe Test
,
Görsel Kontrol |
| Termal İletkenlik | 1 W/m·K
,
1.2 W/m·K
,
1.5 W/m·K
,
2 W/m·K |
| Via İşlemi | Yok |
| Via Yapısı | Yok |
