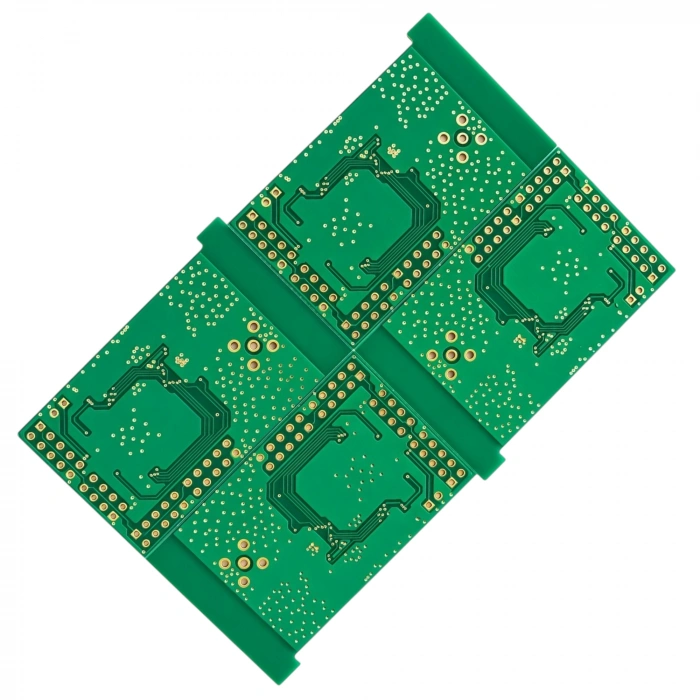

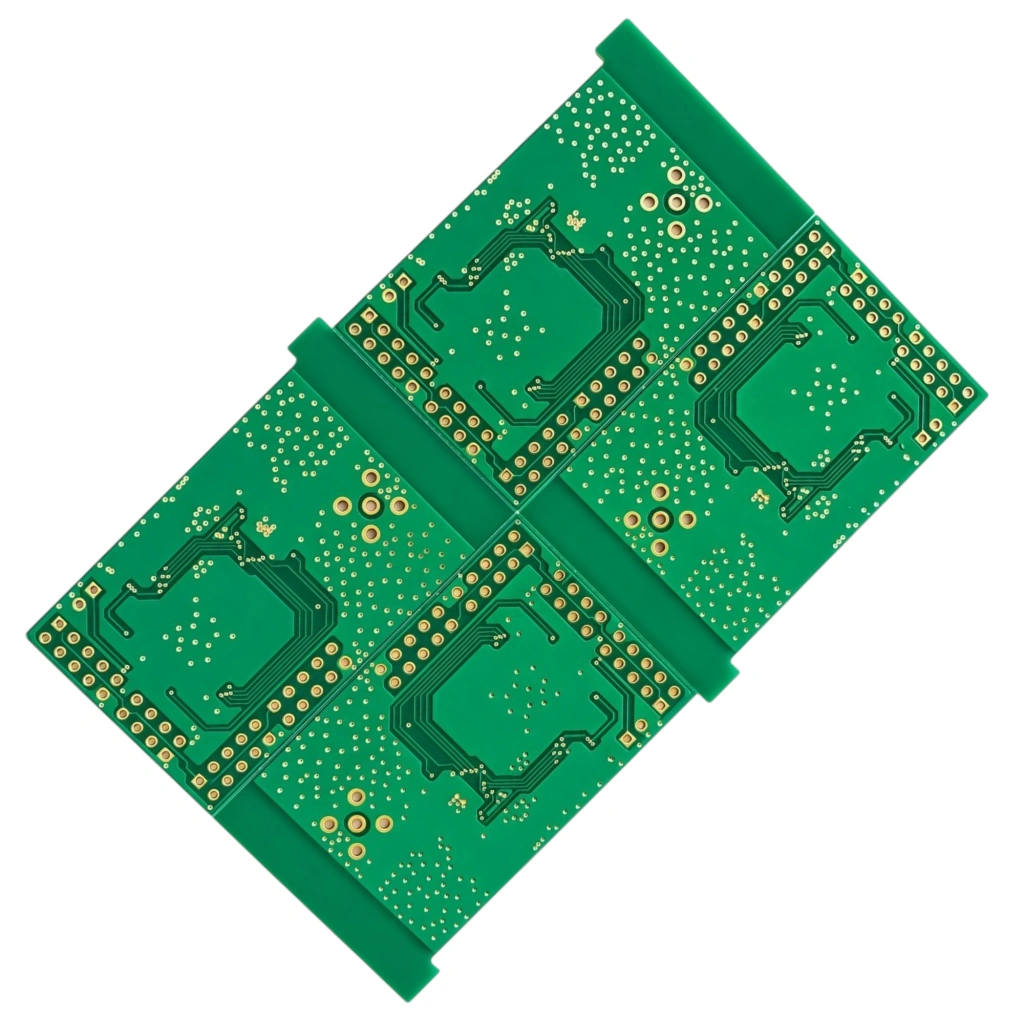

Çift Yüzlü FR-4 PCB | 2 Layer | 0,6–2,0 mm Özel Ölçü PCB Üretimi

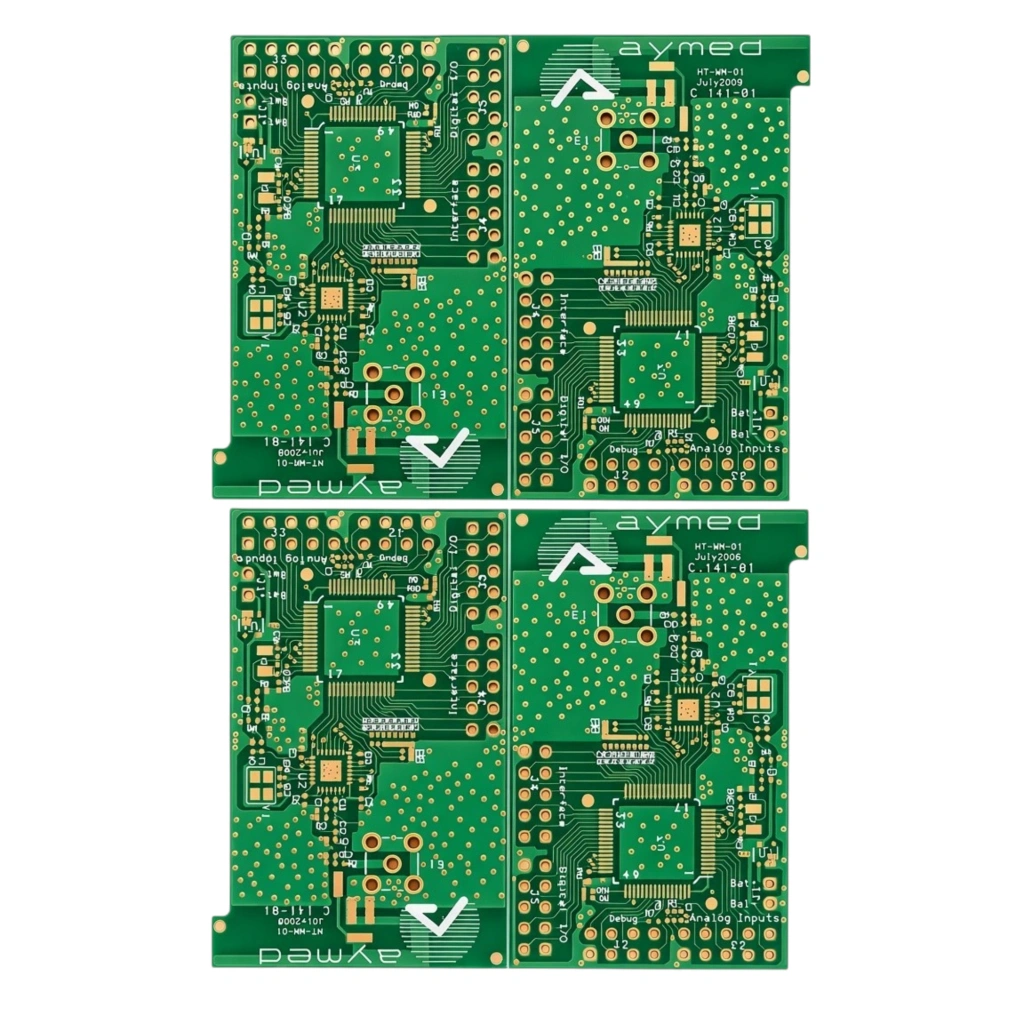

Çift Yüzlü FR-4 PCB Nedir?
Çift Yüzlü FR-4 PCB, elektronik devrelerin PCB'nin üst ve alt yüzeyinde bulunan iki ayrı bakır katman üzerinden oluşturulduğu baskılı devre kartıdır.
FR-4; cam elyaf takviyeli epoksi reçine esaslı, elektronik devre kartlarında yaygın olarak kullanılan PCB laminat malzemesidir.
Tek yüzlü PCB'lerden farklı olarak çift yüzlü FR-4 PCB'lerde devre yolları kartın her iki tarafında da bulunabilir. İki bakır yüzey arasındaki elektriksel bağlantılar ise tasarıma bağlı olarak via (geçiş deliği) yapılarıyla sağlanabilir.
Bu yapı, tek yüzlü PCB'lere göre daha karmaşık devre tasarımlarının daha kompakt bir PCB üzerinde gerçekleştirilmesine olanak sağlar.
Çift Yüzlü FR-4 PCB Teknik Özellikleri
| Özellik | Seçenekler |
|---|
| PCB Tipi | Çift Yüzlü PCB |
| Malzeme | FR-4 |
| Katman Sayısı | 2 Layer |
| PCB Kalınlığı | 0,6 / 0,8 / 1,0 / 1,2 / 1,6 / 2,0 mm |
| Bakır Kalınlığı | 18 / 25 / 35 / 70 / 105 / 140 µm |
| PCB Ölçüsü | Özel ölçü |
| Lehim Maskesi | Yeşil / Kırmızı / Mavi / Siyah / Beyaz / Sarı / Özel |
| Eleman Baskı | Beyaz / Siyah / Yok |
| Yüzey İşlemi | HASL / Kurşunsuz HASL / ENIG / OSP / Özel |
| Via Yapısı | Through Via / Blind Via / Buried Via / Micro Via* |
| Via İşlemi | Açık / Kapalı / Doldurulmuş* |
| PCB Şekli | Dikdörtgen / Kare / Yuvarlak / Oval / Özel Kontur |
| Panelleme | Tekli / Müşteri Paneli / Üretici Panellemesi* |
| Sipariş Adedi | 1–5 / 6–10 / 11–20 / 21–50 / 51–100 / 100+ |
* İlgili seçeneklerin uygulanabilirliği PCB tasarımına ve üretim teknolojisine göre değerlendirilir.
PCB Kalınlığı Seçenekleri
Çift yüzlü FR-4 PCB için projeye göre farklı kart kalınlıkları değerlendirilebilir:
0,6 mm
0,8 mm
1,0 mm
1,2 mm
1,6 mm
2,0 mm
En uygun PCB kalınlığı; mekanik dayanım, montaj şekli, komponent yapısı ve cihaz içerisindeki kullanılabilir alan gibi kriterlere göre belirlenebilir.
Bakır Kalınlığı
Çift yüzlü FR-4 PCB'lerde farklı bakır kalınlıkları kullanılabilir:
18 µm – 0,5 oz
25 µm
35 µm – 1 oz
70 µm – 2 oz
105 µm – 3 oz
140 µm – 4 oz
Özel bakır kalınlığı
Bakır kalınlığı belirlenirken PCB üzerindeki akım taşıma ihtiyacı, bakır yolların genişliği ve devrenin elektriksel gereksinimleri dikkate alınır.

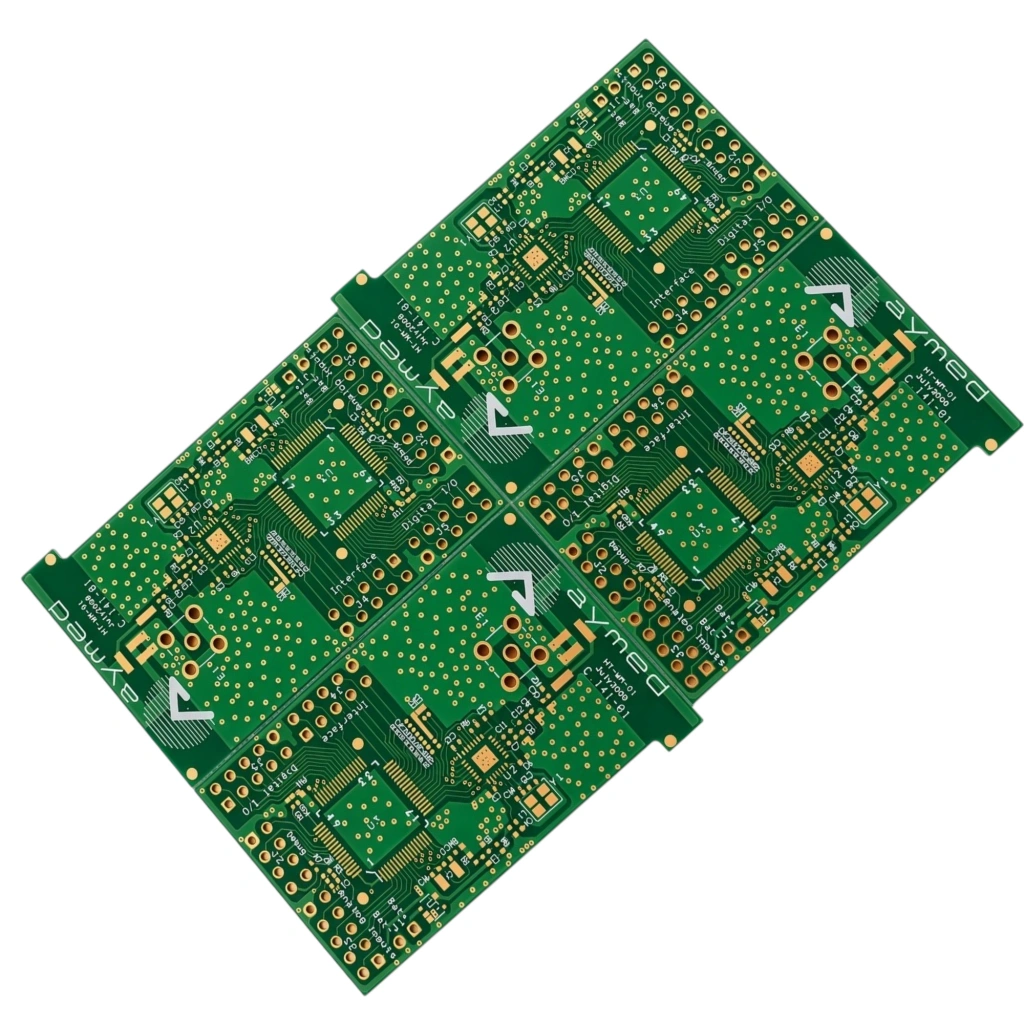

Çift Yüzlü PCB'de Via Yapısı
Çift yüzlü PCB'lerin önemli özelliklerinden biri, iki bakır yüzey arasında elektriksel bağlantı kurulabilmesidir.
Through Via
PCB'nin üst yüzeyinden alt yüzeyine kadar tamamen geçen standart geçiş deliğidir.
İki bakır katman arasında bağlantı oluşturmak için yaygın olarak kullanılan via yapısıdır.
Blind Via
Dış katmandan PCB'nin içindeki belirli bir katmana kadar uzanan ve PCB'nin tamamından geçmeyen via yapısıdır.
Not: 2 katmanlı standart PCB yapısında Blind Via'nın kullanım gereksinimi tasarıma ve üretim teknolojisine bağlı olarak ayrıca değerlendirilmelidir.
Buried Via
PCB'nin iç katmanları arasında bulunan ve dış yüzeylere ulaşmayan via yapısıdır.
Bu nedenle klasik iki katmanlı bir PCB'de standart bir çözüm olarak değerlendirilmez; ilgili üretim teknolojisi ve katman yapısına göre uygulanabilirliği kontrol edilir.
Micro Via
Çok küçük çaplı via yapılarıdır ve özellikle HDI gibi daha ileri PCB üretim teknolojilerinde kullanılır.
Micro Via, Buried Via ve Blind Via seçenekleri standart 2 Layer FR-4 PCB için otomatik olarak uygulanmış kabul edilmez. Gerber dosyasının incelenmesi sonucunda üretilebilirlik değerlendirilir.
Via İşlemleri
PCB tasarımına göre via yüzeyleri farklı şekillerde uygulanabilir:
Açık Via (Open Via)
Via deliğinin açık bırakıldığı standart yapı.
Kapalı Via (Tented Via)
Via deliğinin lehim maskesiyle kapatıldığı yapı.
Doldurulmuş Via (Plugged Via)
Via deliğinin uygun bir malzeme ile doldurulduğu özel üretim uygulaması.
Via işlemi; komponent yerleşimi, lehimleme yöntemi, PCB tasarımı ve üretim gereksinimlerine göre belirlenebilir.
Lehim Maskesi
Çift yüzlü FR-4 PCB'nin üst ve alt yüzeylerinde lehim maskesi uygulanabilir.
Renk seçenekleri:
Yeşil
Kırmızı
Mavi
⚫ Siyah
⚪ Beyaz
Sarı
Özel renk
Lehim maskesi, PCB üzerindeki bakır bölgelerin korunmasına ve lehimleme sırasında istenmeyen lehim köprülerinin azaltılmasına yardımcı olur.
⚪ Eleman Baskı (Silkscreen)
PCB'nin üst ve/veya alt yüzeyine komponent referansları, semboller, yönlendirmeler, kutupluluk işaretleri ve diğer gerekli bilgiler uygulanabilir.
Seçenekler:
Beyaz Eleman Baskı
Siyah Eleman Baskı
Eleman Baskısız
Eleman baskısının uygulanacağı yüzey ve detaylar Gerber dosyasına göre değerlendirilir.
PCB Yüzey İşlemleri
Çift yüzlü FR-4 PCB için projeye göre farklı yüzey işlemleri tercih edilebilir:
Yüzey işlemi seçimi; komponent yapısı, lehimleme yöntemi, kullanım koşulları ve proje gereksinimlerine göre yapılır.
Özel Ölçü ve Özel Kontur
Çift yüzlü FR-4 PCB'ler standart ölçülerle sınırlı değildir.
Müşterinin Gerber tasarımına göre:
Dikdörtgen
Kare
Yuvarlak
Oval
Özel kontur
PCB üretimi için teklif alınabilir.
PCB ölçüsü, kontur yapısı, delikler ve diğer mekanik detaylar Gerber dosyasına göre değerlendirilir.
Gerber Dosyasına Göre PCB Üretimi
LEDVARSA üzerinden çift yüzlü FR-4 PCB siparişi, hazır standart bir ürün satın alma mantığından farklı olarak proje bazlı üretim ve tedarik şeklinde gerçekleştirilir.
Gerber dosyanız üzerinden;
incelenerek fiyatlandırma yapılır.
Gerber dosyasının teknik olarak üretilebilir olması ve gerekli üretim şartlarının sağlanması sonrasında teklif oluşturulur.
Prototip, Numune ve Az Adet PCB
Çift yüzlü FR-4 PCB için farklı sipariş adetlerine göre teklif alınabilir:
1–5 adet
6–10 adet
11–20 adet
21–50 adet
51–100 adet
100+ adet
Prototip, numune, ürün geliştirme ve düşük adetli üretim ihtiyaçları için Gerber dosyanızı göndererek üretim koşullarını ve fiyatlandırmayı öğrenebilirsiniz.
Minimum üretim adedi ve üretim şartları, Gerber dosyasının teknik incelemesinden sonra kesinleştirilir.
PCB Tedariği: ELIT PCB Güvencesiyle
LEDVARSA PCB Sipariş hizmeti kapsamında çift yüzlü FR-4 PCB ihtiyaçlarınız için ELIT PCB ile yürütülen üretim ve tedarik organizasyonundan yararlanabilirsiniz.
Gerber dosyanızı paylaşmanızın ardından PCB'nin teknik özellikleri değerlendirilerek uygun üretim çözümü ve fiyat teklifi hazırlanır.
PCB FİYAT TEKLİFİ AL
Gerber dosyanızı gönderin, teknik özelliklerinizi paylaşın; LEDVARSA ekibi, ELIT PCB güvencesiyle sizin için üretim ve tedarik teklifini hazırlasın.
Gerber dosyanızı doğrudan [email protected] adresine gönderebilirsiniz.
⚙️ Çift Yüzlü FR-4 PCB Fiyatlandırması
PCB fiyatı, tek bir sabit ürün fiyatından ziyade seçilen teknik özelliklere göre belirlenir.
Fiyatlandırmada özellikle:
dikkate alınır.
Bu nedenle net fiyatlandırma Gerber dosyasının incelenmesi sonrasında yapılır.
Çift Yüzlü FR-4 PCB Ne Zaman Tercih Edilir?
Çift yüzlü FR-4 PCB; devre yollarının PCB'nin iki yüzeyinde de kullanılmasının gerektiği, tek yüzlü PCB'nin devre yerleşimi açısından yetersiz kaldığı elektronik projelerde tercih edilebilir.
İki bakır katmanın kullanılması, tasarıma bağlı olarak devre yollarının daha verimli yerleştirilmesine ve komponentlerin PCB üzerindeki yerleşiminin optimize edilmesine yardımcı olabilir.
PCB seçiminde; devre karmaşıklığı, mekanik yapı, akım gereksinimleri, komponent yerleşimi ve üretim teknolojisi birlikte değerlendirilmelidir.
LEDVARSA ile Çift Yüzlü FR-4 PCB Siparişi
Gerber dosyanızı gönderin → Teknik değerlendirme → Fiyat teklifi → Üretim ve PCB tedariği
LEDVARSA, çift yüzlü FR-4 PCB ihtiyaçlarınızda Gerber dosyanıza göre üretim ve tedarik sürecinin yönetilmesine yardımcı olur.
| Bakır Kalınlığı | 35 µm (1 oz)
,
70 µm (2 oz) |
| Eleman Baskı | Beyaz
,
Diğer
,
Siyah |
| Lehim Maskesi | Beyaz
,
Kırmızı
,
Mavi
,
Sarı
,
Siyah
,
Yeşil |
| PCB Kalınlığı | 0.60 mm
,
0.80 mm
,
1.00 mm
,
1.20 mm
,
1.60 mm
,
2.00 mm
,
Özel |
| PCB Katman Sayısı | 2 Layer |
| PCB Malzeme | FR4 |
| PCB Testi | AOI
,
E-Test
,
Flying Probe Test
,
Görsel Kontrol |
| Sipariş Adedi | 1–10
,
1.000+
,
101–500
,
11–50
,
501–1.000
,
51–100 |
| Üretim Türü | Küçük Seri
,
Numune / Prototip
,
Seri Üretim
,
Yüksek Adetli Üretim |
| Via İşlemi | Açık Via (Open Via) |
| Via Yapısı | Through Via |
