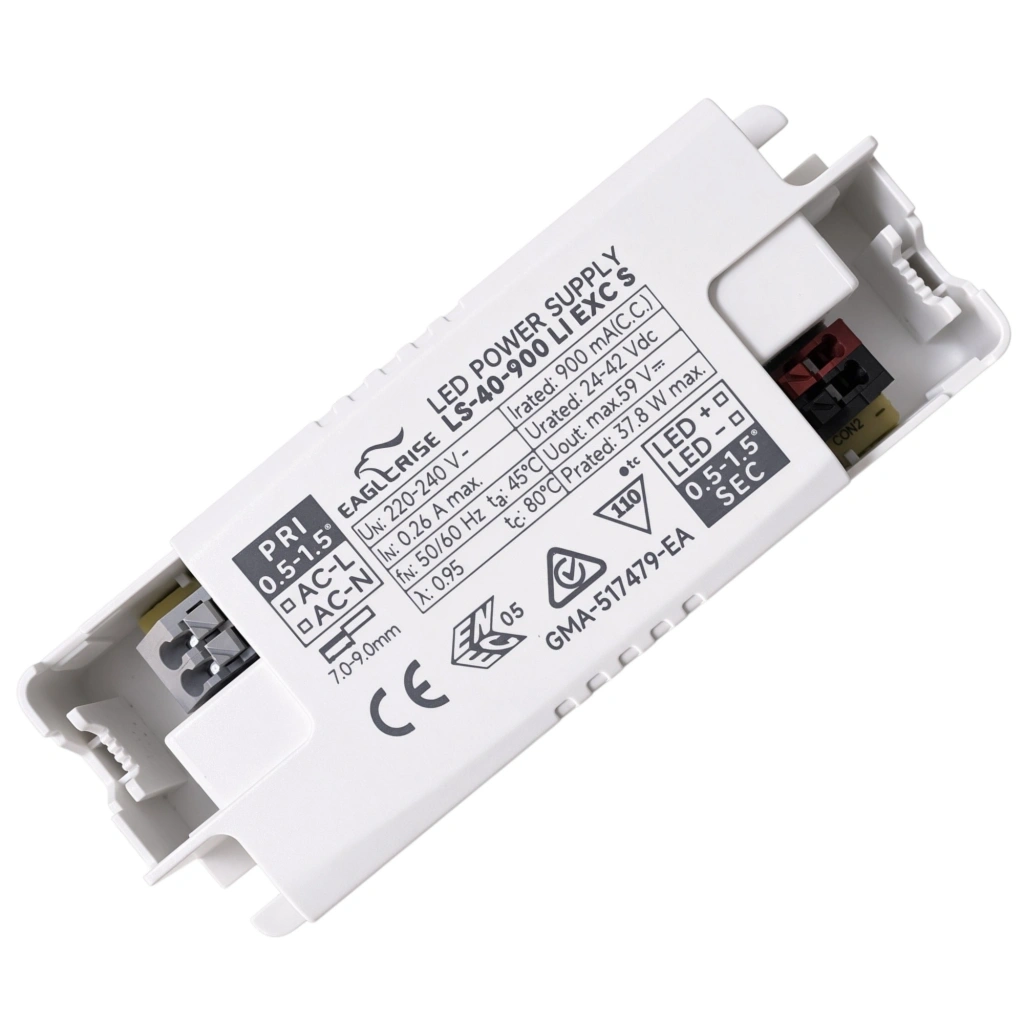

EAGLERISE LS-40-900 LI EXC S 900mA 37.8W Sabit Akım LED Driver

EAGLERISE LS-40-900 LI EXC S, profesyonel LED aydınlatma sistemleri için geliştirilmiş 900 mA sabit akım (Constant Current) LED Driver modelidir. 220–240V AC şebeke girişine sahip olan driver, LED tarafında 900 mA sabit akım sağlayarak orta ve yüksek güçlü LED modüllerin kararlı, verimli ve güvenilir şekilde çalışmasına yardımcı olur.

37,8W maksimum çıkış gücü, 24–42V DC çalışma gerilim aralığı ve maksimum 59V DC çıkış gerilimi ile farklı LED modül ve armatür tasarımlarında kullanılabilir. 0,95 güç faktörü, şebekeden etkin ve dengeli güç çekilmesine katkı sağlarken; SELV ve Class II yapısı güvenli kullanım için avantaj sunar.

Kompakt gövde yapısı ve kolay klemens bağlantıları sayesinde LED panel, downlight, lineer, spot ve tavan tipi LED armatürlere kolayca entegre edilebilir.

EAGLERISE LS-40-900 LI EXC S, 220–240V AC / 50–60Hz giriş gerilimi ile çalışan profesyonel bir Constant Current LED Driver modelidir.

LED tarafında 900 mA sabit akım sağlayan ürün, 24–42V DC çalışma gerilim aralığında LED modüllerin kontrollü ve kararlı şekilde sürülmesini sağlar. Driver'ın maksimum çıkış gerilimi 59V DC, maksimum çıkış gücü ise 37,8W seviyesindedir.

Sabit akım teknolojisi sayesinde LED modülün çalışma akımının kararlı tutulmasına yardımcı olur. Bu nedenle driver seçiminde LED modülün yalnızca güç değerinin değil, çalışma akımının ve çalışma geriliminin de driver ile uyumlu olması gerekir.

0,95 güç faktörü, driver'ın şebekeden etkin ve dengeli güç çekmesine katkıda bulunur. SELV çıkış yapısı ve Class II çift izolasyon ise LED aydınlatma sistemlerinde güvenli kullanım için önemli avantajlar sağlar.

Kompakt tasarımı sayesinde sınırlı montaj alanına sahip armatürlerde de kolaylıkla kullanılabilen LS-40-900 LI EXC S, özellikle profesyonel ve özel tasarım LED aydınlatma uygulamaları için uygun bir sürücü çözümüdür.

⚙️ TEKNİK ÖZELLİKLER

✨ ÖNE ÇIKAN ÖZELLİKLER

• 900 mA sabit akım çıkışı
• 37,8W maksimum çıkış gücü
• 24–42V DC geniş çalışma aralığı
• 59V DC maksimum çıkış gerilimi
• 220–240V AC şebeke girişi
• 0,95 yüksek güç faktörü
• SELV güvenlik yapısı
• Class II çift izolasyon
• Kompakt ve yerden tasarruf sağlayan gövde
• Kolay klemens bağlantısı
• LED panel ve downlight uygulamalarına uygun
• Lineer LED armatürlerde kullanım imkânı
• Profesyonel LED aydınlatma sistemlerine uygun tasarım

BAĞLANTI BİLGİLERİ

EAGLERISE LS-40-900 LI EXC S üzerinde PRI şebeke girişi ve SEC LED çıkışı ayrı olarak bağlantı terminalleri üzerinden gerçekleştirilir.

PRI – ŞEBEKE GİRİŞİ

• AC-L → Faz (L)
• AC-N → Nötr (N)

SEC – LED ÇIKIŞI

• LED+ → LED Pozitif (+)
• LED- → LED Negatif (-)

LED çıkışı 900 mA sabit akım verdiğinden, kullanılacak LED modülün 900 mA çalışma akımına uygun olması gerekir.

900mA SABİT AKIM TEKNOLOJİSİ

EAGLERISE LS-40-900 LI EXC S, Constant Current (CC) çalışma prensibine sahiptir.

Driver'ın çıkış akımı 900 mA seviyesinde sabit tutulurken LED yükünün çalışma gerilimi, driver'ın uygun çıkış aralığı içerisinde düzenlenir.

LED modül seçiminde özellikle şu değerler dikkate alınmalıdır:

Çalışma akımı → 900 mA

Çalışma gerilimi → 24–42V DC

Maksimum çıkış gücü → 37,8W

LED modülün çalışma akımı driver'ın 900 mA sabit akım çıkışıyla uyumlu olmalıdır.

⚡ 37,8W ÇIKIŞ GÜCÜ

EAGLERISE LS-40-900 LI EXC S, maksimum 37,8W çıkış gücü ile orta-yüksek güçlü LED modüllerin sürülmesi için tasarlanmıştır.

Özellikle 900 mA çalışma akımına sahip LED modüllerde, LED yükünün toplam çalışma geriliminin driver'ın 24–42V DC çalışma aralığı içerisinde olması gerekir.

Bu nedenle LED modül seçerken:

900 mA + uygun çalışma gerilimi + maksimum 37,8W

parametreleri birlikte değerlendirilmelidir.

0,95 YÜKSEK GÜÇ FAKTÖRÜ

EAGLERISE LS-40-900 LI EXC S modelinde güç faktörü:

λ = 0,95

olarak belirtilmiştir.

Yüksek güç faktörü, driver'ın şebekeden daha etkin ve dengeli güç çekmesine katkıda bulunur.

Bu özellik özellikle çok sayıda LED armatürün aynı elektrik tesisatında kullanıldığı:

• Mağazalar
• Ofisler
• Plazalar
• Ticari binalar
• Profesyonel aydınlatma projeleri

gibi uygulamalarda önemlidir.

SELV VE CLASS II GÜVENLİK

Driver'ın SELV çıkış yapısı ve Class II çift izolasyon tasarımı, LED aydınlatma sistemlerinde güvenli kullanım açısından önemli avantajlar sağlar.

Class II yapı, uygun montaj koşullarında koruyucu topraklama bağlantısına ihtiyaç duymadan çift izolasyon prensibiyle çalışmaya olanak sağlar.

SELV yapısı ise LED çıkış tarafında ekstra düşük gerilim güvenliği sunar.

Ürün üzerinde CE, ENEC ve ilgili güvenlik işaretleri bulunmaktadır.

KORUMA ÖZELLİKLERİ

EAGLERISE LS-40-900 LI EXC S, çalışma sırasında driver ve LED yükünün korunmasına yardımcı olan çeşitli koruma fonksiyonlarına sahiptir.

Kısa Devre Koruması

LED çıkışında meydana gelebilecek kısa devre durumlarında driver'ın korunmasına yardımcı olur.

Aşırı Yük Koruması

Driver'ın kapasitesinin üzerinde yüklenmesi durumunda güvenli çalışma koşullarının korunmasına katkıda bulunur.

Aşırı Sıcaklık Koruması

Yüksek sıcaklık koşullarında driver'ın korunmasına yardımcı olur.

Bu koruma özellikleri, profesyonel LED armatür uygulamalarında güvenilir çalışma açısından önemli avantaj sağlar.

SICAKLIK VE ÇALIŞMA KOŞULLARI

EAGLERISE LS-40-900 LI EXC S için maksimum ortam sıcaklığı:

ta: 45°C

Maksimum kasa sıcaklığı:

tc: 80°C

olarak belirtilmiştir.

Driver armatür içerisinde kullanılırken yeterli hava dolaşımı sağlanmalı ve ürünün belirtilen sıcaklık sınırlarının üzerinde çalıştırılmaması gerekir.

Özellikle kapalı LED panel ve downlight armatürlerde termal tasarım yapılırken tc = 80°C değeri dikkate alınmalıdır.

KOMPAKT TASARIM VE MONTAJ

EAGLERISE LS-40-900 LI EXC S, kompakt gövde yapısı sayesinde LED armatür içerisinde fazla yer kaplamadan kullanılabilir.

7,0–9,0 mm kablo giriş çapı ve 0,5–1,5 mm² klemens bağlantısı ile farklı armatür tasarımlarına kolayca entegre edilebilir.

Kompakt tasarım özellikle:

• LED panel
• Downlight
• Lineer LED armatür
• Tavan tipi LED armatür
• Spot armatür
• Özel tasarım LED armatür

uygulamalarında avantaj sağlar.

⚠️ LED MODÜL UYUMLULUĞU

Bu ürün Constant Current (CC) LED Driver olduğundan sabit voltajlı LED ürünlerinde kullanılmamalıdır.

Driver'ın temel çıkış değerleri:

Çıkış akımı: 900 mA
Çalışma gerilimi: 24–42V DC
Maksimum çıkış gerilimi: 59V DC
Maksimum çıkış gücü: 37,8W

şeklindedir.

Bu nedenle kullanılacak LED modülün 900 mA sabit akımda çalışması ve gerekli çalışma geriliminin driver'ın çıkış kapasitesi içerisinde bulunması gerekir.

❌ Uygun değildir:

• 12V LED şeritler
• 24V sabit voltaj LED şeritler
• Sabit voltaj LED modüller
• 900 mA'dan farklı çalışma akımı gerektiren LED modüller

Sabit voltajla çalışan LED ürünlerde Constant Voltage (CV) LED Driver kullanılmalıdır.

KULLANIM ALANLARI

EAGLERISE LS-40-900 LI EXC S, farklı profesyonel LED aydınlatma uygulamalarında kullanılabilir:

• LED panel armatürler
• LED downlight sistemleri
• Lineer LED armatürler
• LED spot armatürler
• Ray aydınlatma sistemleri
• Tavan tipi LED armatürler
• Ticari mağaza aydınlatmaları
• Ofis aydınlatmaları
• Plaza ve ticari bina aydınlatmaları
• Mimari LED aydınlatmalar
• Özel tasarım LED armatürler
• 900 mA LED modüller

ÖNEMLİ KULLANIM UYARISI

EAGLERISE LS-40-900 LI EXC S bir 900 mA sabit akım LED Driver ürünüdür.

Driver şebekeye bağlanmadan önce kullanılacak LED modülün:

900 mA çalışma akımına

ve

24–42V DC çalışma gerilimi aralığına

uygun olduğu kontrol edilmelidir.

LED yükü doğru şekilde bağlanmadan driver çalıştırılmamalıdır.

Yanlış akım veya gerilim değerine sahip LED modüllerin kullanılması LED modülün veya driver'ın zarar görmesine neden olabilir.

Elektrik bağlantılarının ilgili güvenlik kurallarına uygun şekilde ve yetkin kişiler tarafından yapılması önerilir.
