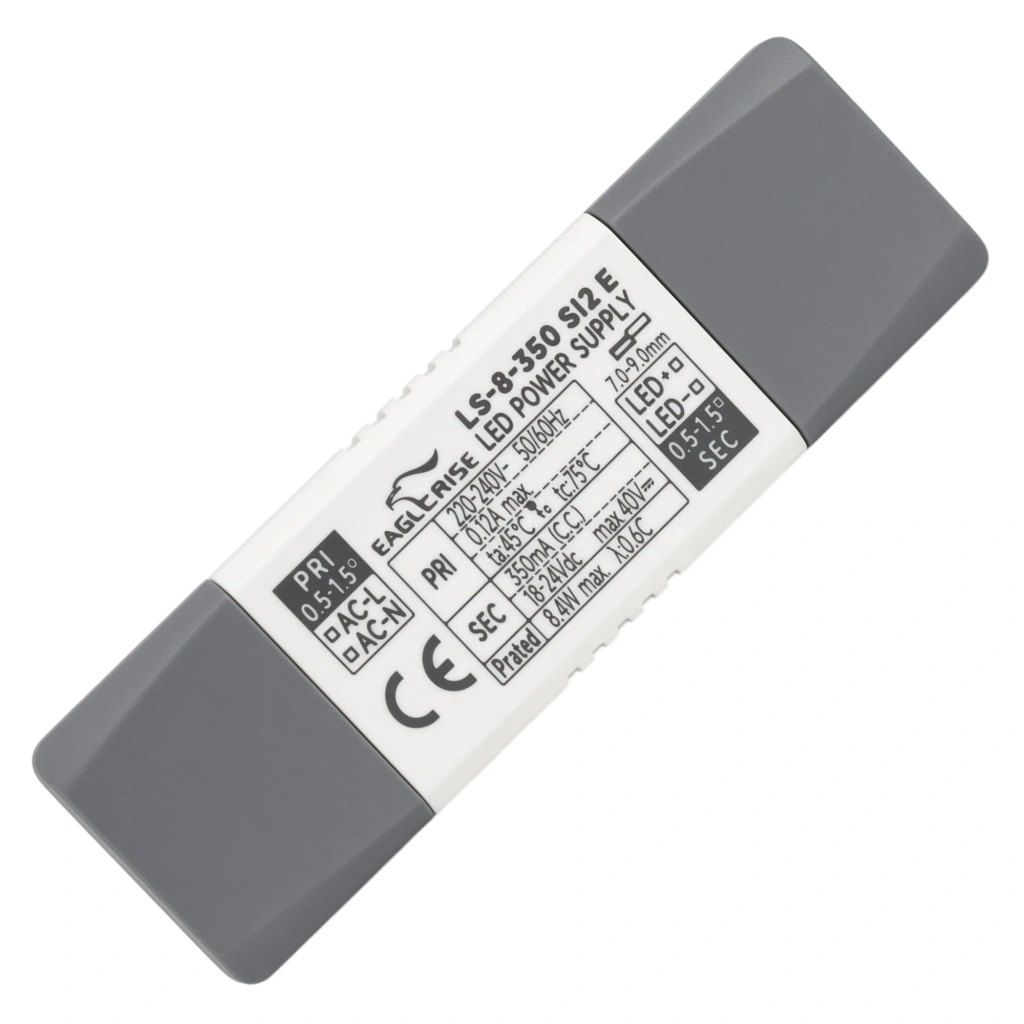

EAGLERISE LS-8-350 SI2 E 350mA LED Driver

EAGLERISE LS-8-350 SI2 E, profesyonel ve ticari LED aydınlatma sistemleri için geliştirilmiş 350 mA sabit akım (Constant Current) LED Driver modelidir. 220–240V AC şebeke girişine sahip olan sürücü, LED tarafında 350 mA sabit akım sağlayarak uyumlu LED modüllerin kararlı ve güvenilir şekilde çalışmasını destekler.

8,4W maksimum çıkış gücü ve 18–24V DC çalışma aralığı ile özellikle düşük güçlü LED modüller ve kompakt LED armatürler için tasarlanmıştır. Driver'ın maksimum çıkış gerilimi 40V DC seviyesine kadar ulaşabilir.

Kompakt gövde yapısı, SELV güvenlik yapısı ve Class II çift izolasyon özelliği sayesinde küçük boyutlu LED armatürlere kolayca entegre edilebilen ekonomik ve güvenilir bir sabit akım sürücü çözümüdür.

⚡ ÜRÜN ADI

EAGLERISE LS-8-350 SI2 E 350mA Sabit Akım LED Driver | 8.4W LED Sürücü

ÜRÜN AÇIKLAMASI

EAGLERISE LS-8-350 SI2 E, 220–240V AC / 50–60Hz giriş gerilimi ile çalışan ve LED tarafında 350 mA sabit akım sağlayan profesyonel LED driver modelidir.

Driver, LED yüküne 18–24V DC nominal çalışma aralığında sabit 350 mA akım sağlayarak uyumlu LED modüllerin kararlı şekilde çalışmasına yardımcı olur. Ürünün maksimum çıkış gerilimi 40V DC, maksimum çıkış gücü ise 8,4W seviyesindedir.

Sabit akım teknolojisi sayesinde LED modülün çalışma akımını kontrol altında tutar. Bu nedenle LED modül seçiminde yalnızca Watt değerinin değil, LED çalışma akımının ve ileri yön geriliminin de driver ile uyumlu olması gerekir.

Kompakt yapısı sayesinde sınırlı montaj alanına sahip LED armatürlerde kolaylıkla kullanılabilir.

Özellikle:

• Küçük LED downlight armatürler

• Kompakt LED spotlar

• Mini LED panel armatürler

• Lineer LED armatürler

• Dekoratif LED aydınlatmalar

• Vitrin ve raf aydınlatmaları

• Ofis ve mağaza yardımcı aydınlatmaları

• Özel tasarım düşük güçlü LED armatürler

için uygun bir sabit akım sürücü çözümüdür.

⚙️ TEKNİK ÖZELLİKLER

✨ ÖNE ÇIKAN ÖZELLİKLER

• 350 mA sabit akım çıkışı

• 8,4W maksimum çıkış gücü

• 18–24V DC çalışma aralığı

• Maksimum 40V DC çıkış gerilimi

• 220–240V AC şebeke girişi

• 50/60Hz çalışma frekansı

• Kompakt gövde tasarımı

• SELV güvenlik yapısı

• Class II çift izolasyon

• Kolay PRI ve SEC klemens bağlantısı

• Küçük ve düşük güçlü LED armatürler için uygun yapı

? BAĞLANTI BİLGİLERİ

EAGLERISE LS-8-350 SI2 E üzerinde şebeke girişi ve LED çıkışı ayrı olarak belirtilmiştir.

PRI – ŞEBEKE GİRİŞİ

• AC-L → Faz (L)

• AC-N → Nötr (N)

SEC – LED ÇIKIŞI

• LED+ → LED Pozitif (+)

• LED- → LED Negatif (-)

LED çıkışı 350 mA sabit akım verdiğinden yalnızca bu akım değerine uygun LED modüllerle kullanılmalıdır.

? 350mA SABİT AKIM TEKNOLOJİSİ

LS-8-350 SI2 E, Constant Current (CC) LED driver teknolojisi kullanır.

Driver'ın çıkış akımı 350 mA seviyesinde sabit tutulurken LED yükünün ihtiyaç duyduğu çalışma gerilimi uygun çalışma aralığında düzenlenir.

Bu nedenle kullanılacak LED modülün:

Çalışma akımı: 350 mA

olmalı ve LED yükünün çalışma gerilimi driver'ın 18–24V DC nominal çalışma aralığı içerisinde bulunmalıdır.

Maksimum çıkış gerilimi 40V DC seviyesindedir.

⚡ 220–240V AC GİRİŞ

EAGLERISE LS-8-350 SI2 E, standart 220–240V AC / 50–60Hz şebeke gerilimi ile çalışır.

Maksimum giriş akımı:

0,12 A

olarak belirtilmiştir.

Bu sayede uygun elektrik tesisatına sahip LED armatürlerde doğrudan şebeke girişine bağlanarak kullanılabilir.

?️ SELV VE CLASS II GÜVENLİK

Driver'ın SELV yapısı ve Class II çift izolasyon tasarımı, LED aydınlatma sistemlerinde güvenli kullanım açısından önemli avantajlar sağlar.

Class II yapısı sayesinde koruyucu topraklama bağlantısına ihtiyaç duymadan, uygun montaj koşullarında çift izolasyon prensibiyle çalışır.

Ürün üzerinde ilgili güvenlik ve uygunluk işaretleri bulunmaktadır.

?️ SICAKLIK VE ÇALIŞMA KOŞULLARI

EAGLERISE LS-8-350 SI2 E için maksimum ortam sıcaklığı:

ta: 45°C

Maksimum kasa sıcaklığı:

tc: 75°C

olarak belirtilmiştir.

Driver armatür içerisine monte edilirken yeterli hava dolaşımı sağlanmalı ve ürünün belirtilen sıcaklık sınırlarının üzerinde çalıştırılmaması gerekir.

Özellikle kapalı ve küçük hacimli LED armatürlerde termal tasarım yapılırken driver'ın çevresinde yeterli hava boşluğu bırakılması önemlidir.

⚠️ LED MODÜL UYUMLULUĞU

Bu ürün Constant Current (CC) LED Driver olduğundan sabit voltajlı LED ürünleri için kullanılmamalıdır.

Driver'ın çıkış akımı:

350 mA

Nominal çalışma gerilim aralığı:

18–24V DC

Maksimum çıkış gerilimi:

40V DC

Maksimum çıkış gücü:

8,4W

olduğundan kullanılacak LED modülün bu değerlerle uyumlu olması gerekir.

Uygun olmayan ürünler:

• 12V LED şeritler

• 24V sabit voltaj LED şeritler

• Sabit voltaj LED modüller

• 350mA'dan farklı çalışma akımına sahip LED modüller

Sabit voltajla çalışan LED ürünlerde Constant Voltage (CV) driver kullanılmalıdır.

? KULLANIM ALANLARI

EAGLERISE LS-8-350 SI2 E özellikle düşük güçlü LED aydınlatma uygulamalarında kullanılabilir:

• LED downlight armatürler

• Kompakt LED spotlar

• Mini LED panel armatürler

• Lineer LED aydınlatmalar

• Dekoratif LED aydınlatmalar

• Vitrin aydınlatmaları

• Raf aydınlatmaları

• Mağaza aydınlatmaları

• Ofis yardımcı aydınlatmaları

• Mimari LED uygulamalar

• Özel tasarım LED armatürler

? ÖNEMLİ KULLANIM UYARISI

EAGLERISE LS-8-350 SI2 E bir 350 mA sabit akım LED Driver ürünüdür.

Driver kullanılmadan önce LED modülün 350 mA çalışma akımına uygun olduğu ve gerekli çalışma geriliminin driver'ın çıkış kapasitesi içerisinde bulunduğu kontrol edilmelidir.

LED yükü doğru şekilde bağlanmadan driver şebekeye bağlanmamalıdır.

Yanlış akım veya gerilim değerine sahip LED yüklerin kullanılması LED modülün veya driver'ın zarar görmesine neden olabilir.

Elektrik bağlantıları gerekli güvenlik kurallarına uygun şekilde ve yetkin kişiler tarafından yapılmalıdır.

? KISA TEKNİK ÖZET

EAGLERISE LS-8-350 SI2 E

220–240V AC → 350mA Constant Current → 18–24V DC → 8,4W

EAGLERISE LS-8-350 SI2 E; 350mA sabit akım çıkışı, 8,4W maksimum çıkış gücü, 18–24V DC çalışma aralığı, maksimum 40V DC çıkış gerilimi, SELV ve Class II güvenlik yapısı ile düşük güçlü LED aydınlatma uygulamaları için geliştirilmiş kompakt bir LED driver çözümüdür.

Küçük LED downlight, spot, panel, dekoratif ve özel tasarım LED armatürlerde uygun LED yükü ile birlikte kullanıldığında güvenilir ve ekonomik bir sürüş çözümü sunar.

⭐ EAGLERISE LS-8-350 SI2 E

8,4W güç + 350mA sabit akım + 18–24V DC + 220–240V AC

Kompakt LED armatürler için güvenilir EAGLERISE sabit akım LED Driver çözümü.
