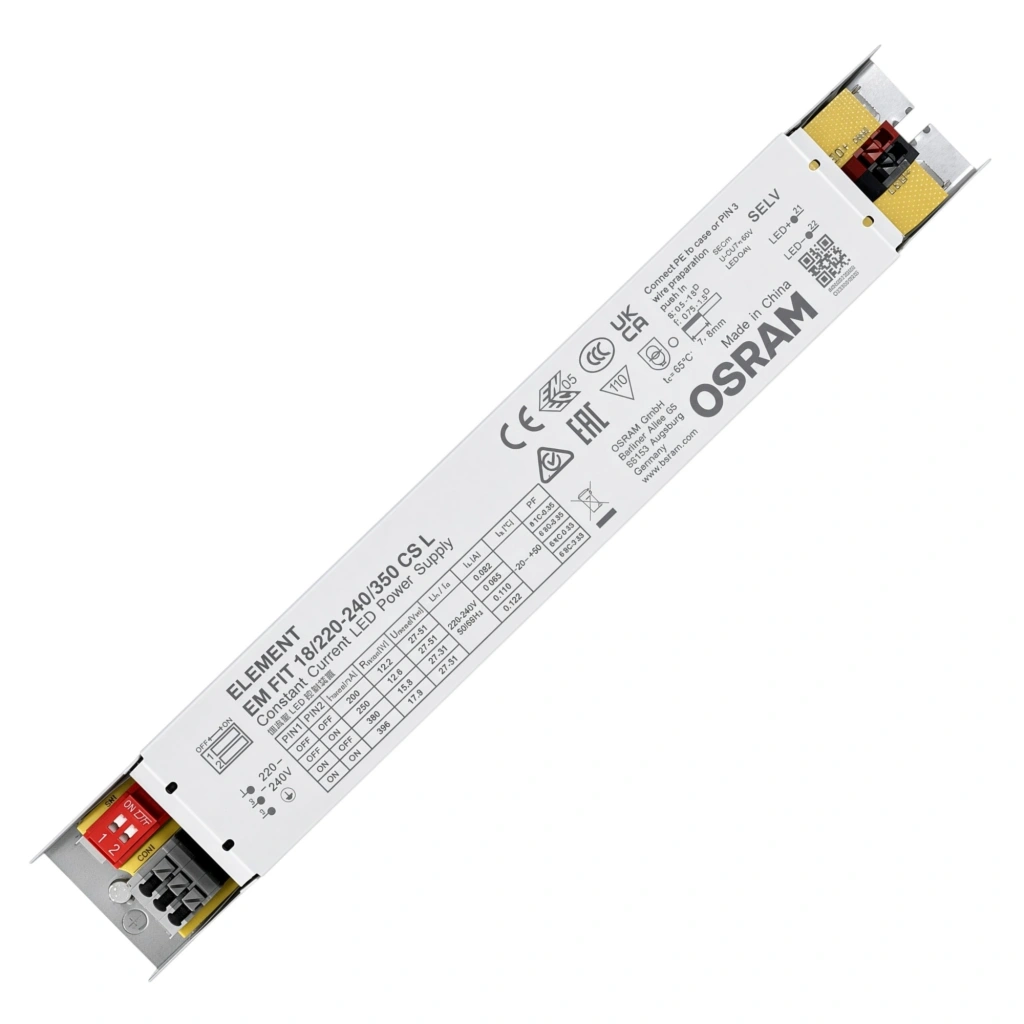

OSRAM ELEMENT EM FIT 18/220-240/350 CS L LED Driver

OSRAM ELEMENT EM FIT 18/220-240/350 CS L, profesyonel LED aydınlatma sistemleri için geliştirilmiş, DIP switch üzerinden çıkış akımı ayarlanabilen sabit akım (Constant Current) LED Driver modelidir. Tek bir driver üzerinde 200 mA, 250 mA, 300 mA ve 350 mA olmak üzere dört farklı çıkış akımı seçeneği sunarak farklı LED modüllerle kullanım esnekliği sağlar.

220–240V AC şebeke girişine sahip olan driver, seçilen akım değerine bağlı olarak 10,2W ile 17,9W arasında çıkış gücü sunar. 27–51V DC çalışma gerilim aralığı ve maksimum 60V DC çıkış gerilimi ile uygun LED modüllerin kararlı ve güvenilir şekilde çalışmasını sağlar.

OSRAM ELEMENT serisinin profesyonel yapısını taşıyan ürün; SELV, Class II izolasyon, Push-in klemens bağlantıları ve kompakt 97 × 30 × 21 mm gövde ölçüleri sayesinde özellikle dar alanlı LED armatür tasarımlarında avantaj sağlar.

⚡ ÜRÜN ADI

OSRAM ELEMENT EM FIT 18/220-240/350 CS L 200-350mA Ayarlanabilir Sabit Akım LED Driver | 10,2-17,9W

? ÜRÜN AÇIKLAMASI

OSRAM ELEMENT EM FIT 18/220-240/350 CS L, farklı LED modüllerin kullanılabildiği profesyonel LED aydınlatma sistemleri için tasarlanmış ayarlanabilir sabit akım LED sürücüsüdür.

Ürünün üzerinde bulunan DIP switch sayesinde çıkış akımı dört farklı seviyeden seçilebilir:

200 mA / 250 mA / 300 mA / 350 mA

Bu özellik, farklı akım değerlerine sahip LED modüllerin aynı driver modeliyle kullanılabilmesine olanak sağlar.

Seçilen çıkış akımına göre driver'ın maksimum çıkış gücü değişir. 200 mA'de 10,2W, 250 mA'de 12,8W, 300 mA'de 15,3W ve 350 mA'de 17,9W maksimum çıkış gücü elde edilir.

LED çıkış tarafında 27–51V DC çalışma gerilimi sunan ürünün maksimum çıkış gerilimi 60V DC seviyesindedir.

Bu nedenle driver; uygun akım ve gerilim değerlerine sahip LED modüllerle birlikte LED panel, lineer LED armatür, downlight, spot, ticari ve mimari aydınlatma sistemlerinde kullanılabilir.

⚙️ TEKNİK ÖZELLİKLER

DIP SWITCH AKIM AYARI

OSRAM ELEMENT EM FIT 18/220-240/350 CS L modelinin en önemli özelliklerinden biri DIP switch ile çıkış akımının değiştirilebilmesidir.

Bu sayede aynı ürün farklı LED modül güçlerine göre yapılandırılabilir.

Önemli: DIP switch ayarı mutlaka driver enerjisiz durumdayken yapılmalıdır.

SABİT AKIM (CONSTANT CURRENT) ÇALIŞMA

OSRAM ELEMENT EM FIT 18/220-240/350 CS L bir Constant Current (CC) LED Driver ürünüdür.

Sabit akım teknolojisi, LED modülün ihtiyaç duyduğu çalışma akımının kontrol altında tutulmasını sağlar.

Driver üzerinde seçilen değere göre LED çıkış akımı:

200 mA
250 mA
300 mA
350 mA

olarak ayarlanabilir.

LED modül seçilirken yalnızca watt değeri değil, çalışma akımı ve çalışma gerilimi de mutlaka kontrol edilmelidir.

⚡ ÇIKIŞ GÜCÜ

Driver'ın çıkış gücü seçilen akım değerine göre değişmektedir.

200 mA

10,2W

250 mA

12,8W

300 mA

15,3W

350 mA

17,9W

Bu yapı, özellikle farklı güçlerde LED modüllerin kullanıldığı özel tasarım armatürlerde önemli bir avantaj sağlar.

BAĞLANTI BİLGİLERİ

PRI – ŞEBEKE GİRİŞİ

• L → Faz
• N → Nötr

Giriş bağlantısı 220–240V AC / 50–60Hz şebeke üzerinden yapılır.

SEC – LED ÇIKIŞI

• 21 → LED Pozitif (+)
• 22 → LED Negatif (-)

LED çıkışında DIP switch ile seçilen değere göre 200–350 mA sabit akım bulunur.

SELV VE CLASS II GÜVENLİK

OSRAM ELEMENT EM FIT 18/220-240/350 CS L, SELV çıkış yapısına sahiptir.

Ürünün Class II izolasyon yapısı, uygun uygulamalarda koruyucu topraklama bağlantısına ihtiyaç duymadan kullanım avantajı sağlar.

Ürün üzerinde ilgili güvenlik ve uygunluk işaretleri bulunmaktadır.

Uygunluk ve Sertifikasyon

• CE
• ENEC 05
• UKCA
• CCC
• EAC
• SELV
• Class II

KORUMA ÖZELLİKLERİ

OSRAM ELEMENT EM FIT serisi, profesyonel LED aydınlatma sistemlerinde güvenilir çalışma amacıyla tasarlanmıştır.

Driver üzerinde:

• Kısa devre koruması
• Aşırı yük koruması
• Aşırı sıcaklık koruması

gibi koruma fonksiyonları bulunmaktadır.

Bu koruma özellikleri driver'ın ve uygun şekilde bağlanan LED yükünün güvenli çalışma koşullarının korunmasına yardımcı olur.

SICAKLIK VE ÇALIŞMA KOŞULLARI

OSRAM ELEMENT EM FIT 18/220-240/350 CS L geniş bir çalışma sıcaklığı aralığına sahiptir.

Ortam sıcaklığı (ta): -20°C … +50°C

Maksimum kasa sıcaklığı (tc): 65°C

Driver armatür içerisinde kullanılacaksa yeterli hava dolaşımı sağlanmalıdır.

Özellikle kapalı LED armatürlerde termal tasarım yapılırken tc = 65°C değeri dikkate alınmalıdır.

Driver'ın sürekli olarak belirtilen sıcaklık değerlerinin üzerinde çalıştırılması önerilmez.

KOMPAKT GÖVDE TASARIMI

OSRAM ELEMENT EM FIT 18/220-240/350 CS L'nin fiziksel ölçüleri:

97 × 30 × 21 mm

Uzunluk: 97 mm
Genişlik: 30 mm
Yükseklik: 21 mm

Kompakt gövde yapısı sayesinde özellikle armatür içerisinde alanın sınırlı olduğu uygulamalarda avantaj sağlar.

Küçük boyutları sayesinde:

• LED panel
• Lineer LED armatür
• Downlight
• Spot
• Ticari LED armatür
• Özel tasarım LED armatür

gibi uygulamalara kolayca entegre edilebilir.

PUSH-IN KLEMENS

Driver üzerinde Push-in klemens bağlantısı bulunmaktadır.

Desteklenen kablo kesiti:

0,5–1,5 mm²

Kablo giriş çapı:

7–8 mm

Bu bağlantı yapısı, özellikle seri üretim LED armatürlerde hızlı ve pratik montaj imkânı sağlar.

LED MODÜL UYUMLULUĞU

Bu driver Constant Current (CC) olduğu için LED modül seçiminde aşağıdaki değerler dikkate alınmalıdır:

Çıkış akımı: 200 / 250 / 300 / 350 mA
Çalışma gerilimi: 27–51V DC
Maksimum çıkış gerilimi: 60V DC
Maksimum çıkış gücü: 17,9W

Kullanılacak LED modülün çalışma akımı, DIP switch üzerinden seçilen akım değeriyle uyumlu olmalıdır.

Örneğin LED modül 350 mA ile çalışıyorsa driver 350 mA konumuna ayarlanmalıdır.

❌ SABİT VOLTAJ LED ÜRÜNLERİ İÇİN UYGUN DEĞİLDİR

OSRAM ELEMENT EM FIT 18/220-240/350 CS L sabit akım driver olduğu için aşağıdaki ürünlerde kullanılmamalıdır:

• 12V LED şerit
• 24V LED şerit
• 12V sabit voltaj LED modül
• 24V sabit voltaj LED modül
• Sabit voltajla çalışan diğer LED ürünleri

Bu ürünler için Constant Voltage (CV) LED Driver kullanılmalıdır.

KULLANIM ALANLARI

OSRAM ELEMENT EM FIT 18/220-240/350 CS L özellikle profesyonel LED aydınlatma uygulamalarında kullanılabilir.

Kullanım alanları:

• LED panel armatürler
• Lineer LED armatürler
• LED downlight sistemleri
• LED spot armatürler
• Ray aydınlatma sistemleri
• Ticari mağaza aydınlatmaları
• Ofis aydınlatmaları
• Plaza aydınlatmaları
• Mimari LED aydınlatmalar
• Dekoratif LED uygulamaları
• Vitrin ve raf aydınlatmaları
• Endüstriyel LED armatürler
• Özel tasarım LED armatürler

⚠️ ÖNEMLİ KULLANIM UYARISI

DIP switch üzerinden akım seçimi yapılmadan önce LED modülün teknik özellikleri mutlaka kontrol edilmelidir.

DIP switch ayarı driver enerjisizken yapılmalıdır.

Yanlış akım seçimi LED modülün aşırı akımla çalışmasına ve LED modülün zarar görmesine neden olabilir.

Driver, yalnızca teknik özellikleri uygun olan LED yüklerle kullanılmalıdır.

Elektrik bağlantılarının ilgili güvenlik kurallarına uygun şekilde ve yetkin kişiler tarafından yapılması önerilir.

⭐ OSRAM ELEMENT EM FIT SERİSİ

OSRAM ELEMENT EM FIT 18/220-240/350 CS L'nin en önemli avantajlarından biri tek bir driver üzerinden dört farklı sabit akım değerinin seçilebilmesidir.

200 mA → 10,2W

250 mA → 12,8W

300 mA → 15,3W

350 mA → 17,9W

Bu esnek yapı, farklı LED modül seçenekleriyle çalışan armatür üreticileri ve LED aydınlatma tasarımcıları için önemli bir kullanım avantajı sağlar.

Kompakt 97 × 30 × 21 mm gövdesi, Push-in klemensleri ve SELV/Class II yapısıyla profesyonel LED armatür tasarımlarına kolayca entegre edilebilir.

KISA TEKNİK ÖZET

OSRAM ELEMENT EM FIT 18/220-240/350 CS L

220–240V AC → 200 / 250 / 300 / 350mA Constant Current → 27–51V DC → Maks. 60V → 10,2–17,9W

OSRAM ELEMENT EM FIT 18/220-240/350 CS L; DIP switch ile dört farklı akım seviyesinde ayarlanabilen, 10,2W–17,9W güç aralığında çalışan profesyonel sabit akım LED Driver modelidir.

SELV, Class II izolasyon, Push-in klemens, -20°C ile +50°C çalışma sıcaklığı ve 97 × 30 × 21 mm kompakt gövde özellikleriyle LED panel, lineer, downlight, spot ve özel tasarım LED armatürlerde güvenilir ve esnek bir sürücü çözümü sunar.
