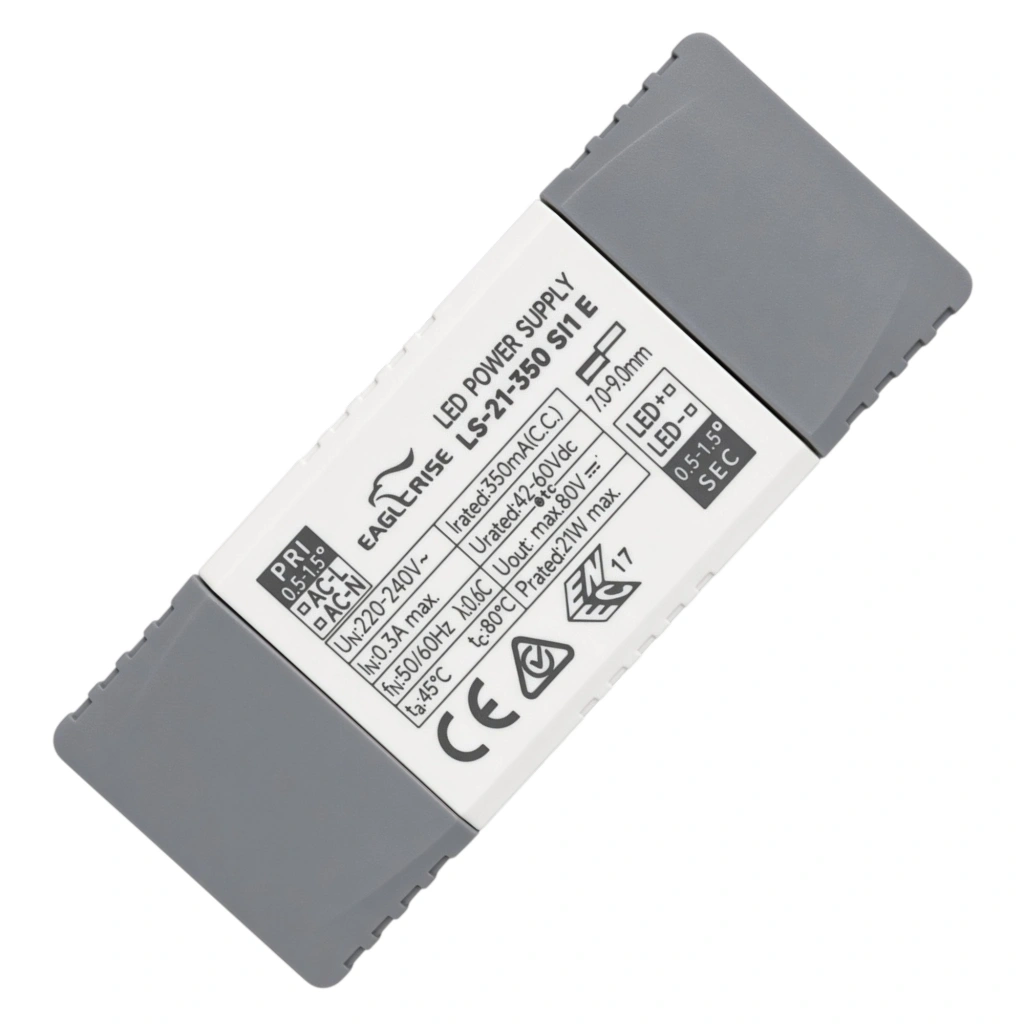

EAGLERISE LS-21-350 SI1 E 350mA 21W Sabit Akım LED Driver

EAGLERISE LS-21-350 SI1 E, profesyonel LED aydınlatma sistemleri için geliştirilmiş 350 mA sabit akım (Constant Current) LED Driver modelidir. 220–240V AC şebeke girişine sahip olan driver, LED tarafında 350 mA sabit akım sağlayarak orta güçlü LED modüllerin kararlı, güvenilir ve verimli şekilde çalışmasına yardımcı olur.

21W maksimum çıkış gücü, 42–60V DC çalışma gerilim aralığı ve 80V DC maksimum çıkış gerilimi ile özellikle daha yüksek çalışma gerilimine ihtiyaç duyan LED modüller için uygun bir sürücü çözümüdür.

Kompakt gövde yapısı sayesinde LED panel, downlight, lineer, spot ve dekoratif LED armatürlere kolayca entegre edilebilir. SELV güvenlik yapısı ve uygun izolasyon özellikleriyle profesyonel LED aydınlatma uygulamalarında güvenli ve uzun süreli kullanım sunar.

⚡ ÜRÜN ADI

EAGLERISE LS-21-350 SI1 E 350mA 21W Sabit Akım LED Driver

ÜRÜN AÇIKLAMASI

EAGLERISE LS-21-350 SI1 E, 220–240V AC / 50–60Hz giriş gerilimi ile çalışan profesyonel bir Constant Current LED Driver modelidir.

LED tarafında 350 mA sabit akım sağlayan ürün, 42–60V DC çalışma gerilim aralığında LED modüllerin kontrollü ve kararlı şekilde sürülmesini sağlar. Driver'ın maksimum çıkış gücü 21W, maksimum çıkış gerilimi ise 80V DC seviyesindedir.

Sabit akım teknolojisi sayesinde LED modülün çalışma akımının sabit tutulmasına yardımcı olur. Bu özellik, LED'lerin kararlı çalışması, ışık performansının korunması ve uygun çalışma koşullarında uzun ömürlü kullanım açısından önemlidir.

EAGLERISE LS-21-350 SI1 E özellikle 350 mA çalışma akımına sahip ve daha yüksek çalışma gerilimi gerektiren LED modüller için geliştirilmiştir.

Kompakt tasarımı ve kolay klemens bağlantıları sayesinde farklı LED armatür gövdelerine kolayca monte edilebilir. Özellikle ticari, ofis, mağaza ve mimari aydınlatma sistemlerinde kullanılabilecek profesyonel bir LED sürücü çözümüdür.

⚙️ TEKNİK ÖZELLİKLER

✨ ÖNE ÇIKAN ÖZELLİKLER

• 350 mA sabit akım çıkışı
• 21W maksimum çıkış gücü
• 42–60V DC çalışma gerilimi
• 80V DC maksimum çıkış gerilimi
• 220–240V AC şebeke girişi
• Kompakt ve yerden tasarruf sağlayan tasarım
• SELV güvenlik yapısı
• Kolay klemens bağlantısı
• LED panel uygulamalarına uygun
• LED downlight uygulamalarına uygun
• Lineer LED armatürlerde kullanım
• Spot ve dekoratif LED uygulamalarına uygun
• 350 mA LED modüller için tasarlanmıştır
• Profesyonel LED aydınlatma sistemlerine uygun

BAĞLANTI BİLGİLERİ

EAGLERISE LS-21-350 SI1 E üzerinde şebeke girişi ve LED çıkışı ayrı bağlantı terminalleri üzerinden gerçekleştirilir.

PRI – ŞEBEKE GİRİŞİ

• AC-L → Faz (L)
• AC-N → Nötr (N)

SEC – LED ÇIKIŞI

• LED+ → LED Pozitif (+)
• LED- → LED Negatif (-)

LED çıkışı 350 mA sabit akım verdiğinden kullanılacak LED modülün 350 mA çalışma akımına uygun olması gerekir.

350mA SABİT AKIM TEKNOLOJİSİ

EAGLERISE LS-21-350 SI1 E, Constant Current (CC) çalışma prensibine sahiptir.

Driver, LED yüküne 350 mA sabit akım sağlayarak LED modülün kontrollü şekilde çalışmasına yardımcı olur.

LED modül seçiminde aşağıdaki değerler birlikte değerlendirilmelidir:

Çalışma akımı: 350 mA
Çalışma gerilimi: 42–60V DC
Maksimum çıkış gücü: 21W
Maksimum çıkış gerilimi: 80V DC

LED modülün çalışma akımı driver'ın 350 mA sabit akım çıkışıyla uyumlu olmalıdır.

⚡ 21W MAKSİMUM ÇIKIŞ GÜCÜ

EAGLERISE LS-21-350 SI1 E, maksimum 21W çıkış gücü ile orta güçlü LED modüllerin sürülmesine olanak sağlar.

Özellikle çalışma gerilimi daha yüksek olan LED modüllerde kullanılmak üzere tasarlanan ürünün nominal çalışma gerilim aralığı:

42–60V DC

şeklindedir.

Bu nedenle LED modül seçerken:

350 mA + 42–60V DC + maksimum 21W

değerlerinin birlikte kontrol edilmesi gerekir.

YÜKSEK ÇIKIŞ GERİLİMİ

LS-21-350 SI1 E modelinin önemli özelliklerinden biri 42–60V DC çalışma gerilim aralığına sahip olmasıdır.

Driver, maksimum 80V DC çıkış gerilimine kadar tasarlanmıştır.

Bu özellik, daha düşük çıkış gerilimli modellerden farklı olarak çalışma gerilimi daha yüksek olan LED modüller için avantaj sağlar.

LED modülün gerçek çalışma gerilimi driver'ın uygun çalışma aralığında bulunmalıdır.

GÜÇ FAKTÖRÜ

EAGLERISE LS-21-350 SI1 E için belirtilen güç faktörü:

λ = 0,6C

seviyesindedir.

Güç faktörü, driver'ın AC şebekeden elektrik enerjisini kullanma karakteristiğini ifade eden önemli elektriksel parametrelerden biridir.

Birden fazla driver'ın aynı elektrik tesisatında kullanıldığı projelerde ürünün güç faktörü değeri dikkate alınmalıdır.

SELV GÜVENLİK YAPISI

EAGLERISE LS-21-350 SI1 E, SELV güvenlik yapısına sahiptir.

SELV yapısı, LED çıkış tarafında ekstra düşük gerilim güvenliği sağlayarak profesyonel LED aydınlatma uygulamalarında güvenli kullanım açısından avantaj sunar.

Ürün üzerinde CE, ENEC 17 ve ilgili güvenlik işaretleri bulunmaktadır.

Driver'ın izolasyon ve güvenlik yapısı, uygun LED armatür tasarımlarında güvenli kullanım için önemli bir avantaj sağlar.

KORUMA ÖZELLİKLERİ

EAGLERISE LS-21-350 SI1 E üzerinde driver ve LED yükünün korunmasına yardımcı olan koruma fonksiyonları bulunmaktadır.

Kısa Devre Koruması

LED çıkışında meydana gelebilecek kısa devre durumlarında driver'ın korunmasına yardımcı olur.

Aşırı Yük Koruması

Driver kapasitesinin üzerinde yük oluşması durumunda güvenli çalışma koşullarının korunmasına katkı sağlar.

Bu koruma özellikleri, ürünün profesyonel LED armatürlerde güvenilir şekilde kullanılmasına yardımcı olur.

SICAKLIK VE ÇALIŞMA KOŞULLARI

EAGLERISE LS-21-350 SI1 E için maksimum ortam sıcaklığı:

ta: 45°C

Maksimum kasa sıcaklığı:

tc: 80°C

olarak belirtilmiştir.

Driver armatür içerisinde kullanılırken çevresinde yeterli hava dolaşımı bırakılması ve ürünün belirtilen sıcaklık sınırlarının üzerinde çalıştırılmaması gerekir.

Özellikle kapalı LED panel ve downlight armatürlerde termal tasarım yapılırken tc = 80°C değeri dikkate alınmalıdır.

KOMPAKT GÖVDE TASARIMI

Eaglerise EL-21-350, kompakt gövde yapısı ve 92 × 36 × 25 mm ölçüleri sayesinde LED armatür içerisinde fazla yer kaplamadan kolaylıkla kullanılabilir. Küçük ve pratik tasarımı, özellikle sınırlı montaj alanına sahip LED aydınlatma ürünlerinde önemli avantaj sağlar.

Kompakt gövde yapısı sayesinde driver, armatür içerisinde kolayca konumlandırılabilir ve farklı LED armatür tasarımlarına uyum sağlayabilir. 0,5–1,5 mm² bağlantı kesitine uygun klemens yapısı ve uygun kablo giriş tasarımı sayesinde montaj sırasında pratik bağlantı imkânı sunar.

Ürün Ölçüleri: 92 × 36 × 25 mm

Eaglerise EL-21-350 özellikle;

• LED Downlight
• LED Spot
• LED Panel
• Lineer LED Armatür
• Dekoratif LED Armatür
• Vitrin ve Raf Aydınlatmaları
• Ticari Aydınlatma
• Özel Tasarım LED Armatürler

gibi kompakt yapıya ihtiyaç duyulan LED aydınlatma uygulamalarında kullanılabilir.

Eaglerise EL-21-350, küçük boyutları, kolay montaj yapısı ve LED armatür üretimine uygun tasarımıyla özellikle profesyonel LED armatür üreticileri ve proje uygulamaları için pratik bir sabit akım LED driver çözümüdür

⚠️ LED MODÜL UYUMLULUĞU

EAGLERISE LS-21-350 SI1 E bir Constant Current (CC) LED Driver olduğu için sabit voltajlı LED ürünlerinde kullanılmamalıdır.

Driver'ın temel çıkış değerleri:

Çıkış akımı: 350 mA
Çalışma gerilimi: 42–60V DC
Maksimum çıkış gerilimi: 80V DC
Maksimum çıkış gücü: 21W

şeklindedir.

Kullanılacak LED modülün 350 mA sabit akımda çalışması ve çalışma geriliminin 42–60V DC aralığında olması gerekir.

❌ Uygun değildir:

• 12V LED şeritler
• 24V LED şeritler
• 12V/24V sabit voltaj LED modüller
• 350 mA'dan farklı çalışma akımı gerektiren LED modüller
• Sabit voltajla çalışan LED ürünler

Bu tür ürünlerde Constant Voltage (CV) LED Driver kullanılmalıdır.

KULLANIM ALANLARI

EAGLERISE LS-21-350 SI1 E, farklı profesyonel LED aydınlatma uygulamalarında kullanılabilir:

• LED panel armatürler
• LED downlight sistemleri
• Lineer LED armatürler
• LED spot armatürler
• Ray aydınlatma sistemleri
• Ticari mağaza aydınlatmaları
• Ofis aydınlatmaları
• Mimari LED aydınlatmalar
• Dekoratif LED uygulamaları
• Vitrin ve raf aydınlatmaları
• Özel tasarım LED armatürler
• 350 mA LED modüller

ÖNEMLİ KULLANIM UYARISI

EAGLERISE LS-21-350 SI1 E bir 350 mA sabit akım LED Driver ürünüdür.

Driver şebekeye bağlanmadan önce kullanılacak LED modülün:

350 mA çalışma akımına

ve

42–60V DC çalışma gerilim aralığına

uygun olduğu mutlaka kontrol edilmelidir.

LED yükü doğru şekilde bağlanmadan driver çalıştırılmamalıdır.

Yanlış akım veya gerilim değerine sahip LED modüllerin kullanılması LED modülün veya driver'ın zarar görmesine neden olabilir.

Elektrik bağlantılarının ilgili güvenlik kurallarına uygun şekilde ve yetkin kişiler tarafından yapılması önerilir.

KISA TEKNİK ÖZET

EAGLERISE LS-21-350 SI1 E

220–240V AC → 350mA Constant Current → 42–60V DC → Maks. 80V → 21W

EAGLERISE LS-21-350 SI1 E; 350mA sabit akım çıkışı, 21W maksimum güç, 42–60V DC çalışma gerilimi ve 80V maksimum çıkış gerilimi ile özellikle daha yüksek çalışma gerilimine ihtiyaç duyan LED modüller için geliştirilmiş profesyonel bir LED Driver çözümüdür.

SELV güvenlik yapısı, kompakt tasarımı ve kolay klemens bağlantıları sayesinde LED panel, downlight, lineer, spot ve dekoratif LED armatürlerde uygun LED yükü ile birlikte güvenilir bir sürüş çözümü sunar.

⭐ EAGLERISE LS-21-350 SI1 E

21W + 350mA Sabit Akım + 42–60V DC + 80V Maks. + 220–240V AC

Orta güçlü ve yüksek çalışma gerilimli LED modüller için kompakt ve güvenilir EAGLERISE sabit akım LED Driver çözümü.
