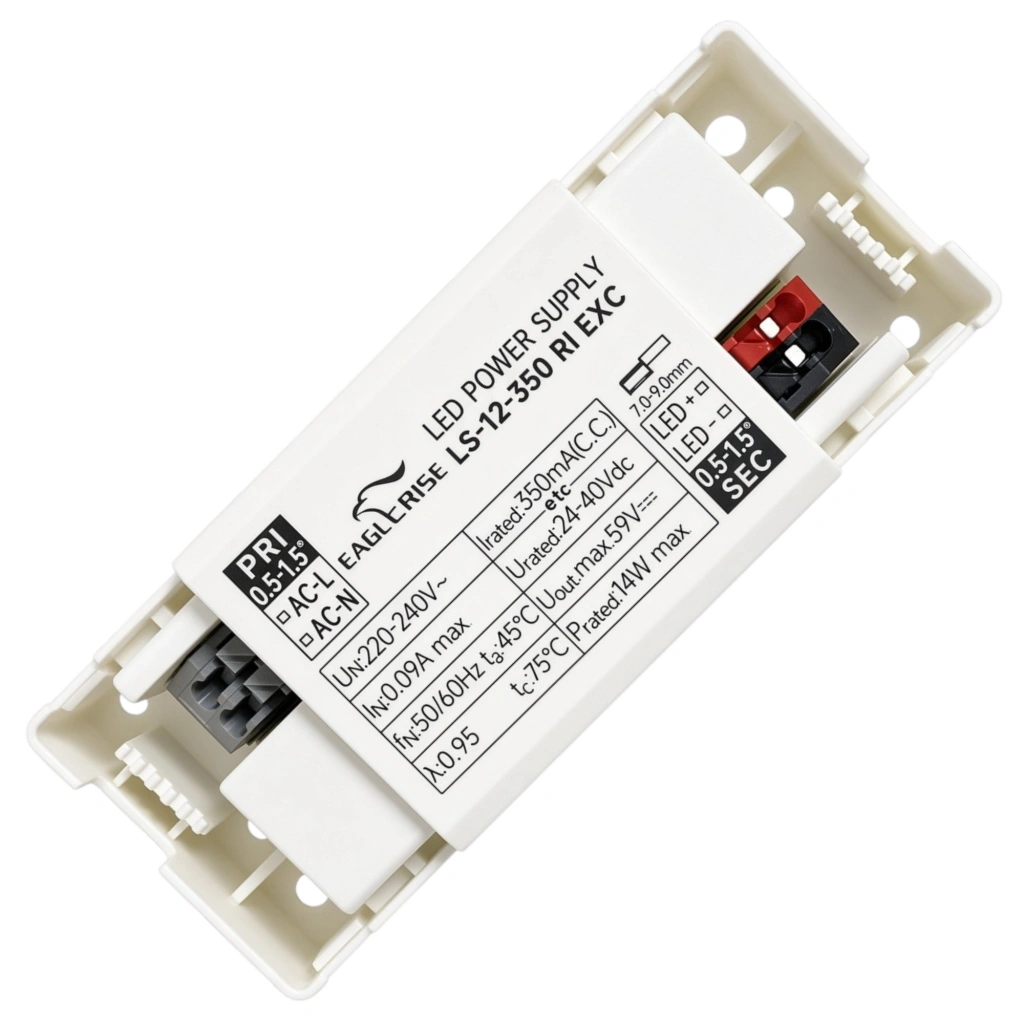

EAGLERISE LS-12-350 RI EXC, 220–240V AC / 50–60Hz şebeke girişinden çalışarak LED modüllere 350 mA sabit akım sağlayan profesyonel bir LED sürücü modelidir.

Driver'ın 24–40V DC nominal çıkış gerilim aralığı ve 59V DC maksimum çıkış gerilimi bulunmaktadır. Maksimum çıkış gücü 14W olan ürün, özellikle düşük ve orta güçlü LED modüllerin sürülmesi için tasarlanmıştır.

Constant Current (CC) teknolojisi sayesinde LED modülün çalışma akımını sabit tutarak LED'lerin kararlı şekilde çalışmasına katkı sağlar. Bu nedenle driver seçiminde LED modülün çalışma akımının 350 mA olması ve çalışma geriliminin driver'ın uygun çıkış aralığında bulunması önemlidir.

0,95 güç faktörü sayesinde şebekeden etkin güç çekilmesine katkıda bulunan EAGLERISE LS-12-350 RI EXC, kompakt yapısı sayesinde sınırlı montaj alanına sahip LED armatürlere de kolayca entegre edilebilir.

SELV güvenlik yapısı ve Class II izolasyon tasarımı ile özellikle iç mekân LED aydınlatma uygulamalarında güvenli ve pratik bir sürücü çözümü sunar.

⚙️ TEKNİK ÖZELLİKLER

✨ ÖNE ÇIKAN ÖZELLİKLER

• ? 350 mA sabit akım çıkışı
• ? 14W maksimum çıkış gücü
• ? 24–40V DC çalışma aralığı
• ? 59V DC maksimum çıkış gerilimi
• ? 220–240V AC şebeke girişi
• ? 0,95 yüksek güç faktörü
• ? SELV güvenlik yapısı
• ? Kompakt gövde tasarımı
• ? Kolay klemens bağlantısı
• ? Düşük ve orta güçlü LED modüller için uygun
• ? LED downlight ve spot uygulamalarına uygun
• ? Lineer ve dekoratif LED armatürlerde kullanım
• ? Özel tasarım LED armatürlere kolay entegrasyon

BAĞLANTI BİLGİLERİ

EAGLERISE LS-12-350 RI EXC üzerinde şebeke girişi ve LED çıkışı ayrı terminaller üzerinden gerçekleştirilir.

PRI – ŞEBEKE GİRİŞİ

• AC-L → Faz (L)
• AC-N → Nötr (N)

? SEC – LED ÇIKIŞI

• LED+ → LED Pozitif (+)
• LED- → LED Negatif (-)

LED çıkışında 350 mA sabit akım bulunduğundan, kullanılacak LED modülün 350 mA çalışma akımına uygun olması gerekir.

350mA SABİT AKIM TEKNOLOJİSİ

EAGLERISE LS-12-350 RI EXC, Constant Current (CC) çalışma prensibine sahip bir LED Driver'dır.

Driver, LED yüküne 350 mA sabit akım sağlayarak LED modülün kontrollü şekilde çalışmasına yardımcı olur.

LED modül seçerken özellikle şu değerler dikkate alınmalıdır:

Çalışma akımı: 350 mA
Çalışma gerilimi: 24–40V DC
Maksimum çıkış gücü: 14W
Maksimum çıkış gerilimi: 59V DC

LED modülün çalışma akımı driver'ın 350 mA sabit akım çıkışı ile uyumlu olmalıdır.

⚡ 14W MAKSİMUM ÇIKIŞ GÜCÜ

EAGLERISE LS-12-350 RI EXC, maksimum 14W çıkış gücü ile düşük ve orta güçlü LED modüllerin sürülmesi için uygun bir çözüm sunar.

LED modülün çalışma gerilimi 24–40V DC aralığında olmalı ve toplam LED yükü driver'ın maksimum güç kapasitesini aşmamalıdır.

Bu nedenle LED modül seçiminde:

350 mA + uygun çalışma gerilimi + maksimum 14W

değerlerinin birlikte değerlendirilmesi gerekir.

0,95 GÜÇ FAKTÖRÜ

EAGLERISE LS-12-350 RI EXC modelinin güç faktörü:

λ = 0,95

olarak belirtilmiştir.

Yüksek güç faktörü, driver'ın AC şebekeden daha etkin ve dengeli güç çekmesine katkıda bulunur.

Özellikle çok sayıda LED armatürün aynı elektrik tesisatında kullanıldığı ticari ve profesyonel aydınlatma projelerinde yüksek güç faktörü önemli bir avantajdır.

SELV GÜVENLİK YAPISI

EAGLERISE LS-12-350 RI EXC, SELV güvenlik yapısına sahiptir.

SELV, LED çıkış tarafında ekstra düşük gerilim seviyesinde güvenli çalışma prensibi sağlayarak profesyonel LED aydınlatma uygulamalarında önemli bir güvenlik avantajı sunar.

Ürünün Class II izolasyon yapısı, uygun kullanım koşullarında koruyucu topraklama ihtiyacı olmadan çift izolasyon prensibiyle çalışmasına olanak sağlar.

KORUMA ÖZELLİKLERİ

EAGLERISE LS-12-350 RI EXC, driver'ın ve bağlı LED yükünün güvenli çalışmasına yardımcı olan koruma fonksiyonlarına sahiptir.

Kısa Devre Koruması

LED çıkışında meydana gelebilecek kısa devre durumlarında driver'ın korunmasına yardımcı olur.

Aşırı Yük Koruması

Driver kapasitesinin üzerinde yük oluşması durumunda güvenli çalışma koşullarının korunmasına katkı sağlar.

Bu koruma özellikleri ürünün profesyonel LED armatürlerde güvenilir şekilde kullanılmasına yardımcı olur.

SICAKLIK VE ÇALIŞMA KOŞULLARI

EAGLERISE LS-12-350 RI EXC için maksimum ortam sıcaklığı:

ta: 45°C

Maksimum kasa sıcaklığı:

tc: 75°C

olarak belirtilmiştir.

Driver armatür içerisinde kullanılırken yeterli hava dolaşımı sağlanmalı ve ürünün belirtilen sıcaklık sınırlarının üzerinde çalıştırılmaması gerekir.

Özellikle kapalı LED armatürlerde termal tasarım yapılırken tc = 75°C değeri dikkate alınmalıdır.

KOMPAKT TASARIM VE MONTAJ

LS-12-350 RI EXC kompakt yapısı sayesinde LED armatür içerisinde fazla yer kaplamadan kullanılabilir.

0,5–1,5 mm² klemens bağlantısı ve 7,0–9,0 mm kablo giriş çapı, farklı armatür tasarımlarında kolay montaj imkânı sağlar.

Kompakt yapısı özellikle:

• LED downlight
• LED spot
• Küçük LED panel
• Lineer LED armatür
• Dekoratif LED armatür
• Vitrin ve raf aydınlatmaları
• Özel tasarım LED armatürler

için avantaj sağlar.

⚠️ LED MODÜL UYUMLULUĞU

EAGLERISE LS-12-350 RI EXC bir Constant Current (CC) LED Driver olduğu için sabit voltajlı LED ürünlerinde kullanılmamalıdır.

Driver'ın temel çıkış değerleri:

Çıkış akımı: 350 mA
Çalışma gerilimi: 24–40V DC
Maksimum çıkış gerilimi: 59V DC
Maksimum çıkış gücü: 14W

şeklindedir.

Kullanılacak LED modülün 350 mA sabit akımda çalışması ve gerekli çalışma geriliminin driver'ın uygun çıkış aralığında bulunması gerekir.

❌ Uygun değildir:

• 12V LED şeritler
• 24V sabit voltaj LED şeritler
• Sabit voltaj LED modüller
• 350 mA'dan farklı akım gerektiren LED modüller

Sabit voltajla çalışan LED ürünlerde Constant Voltage (CV) LED Driver kullanılmalıdır.

KULLANIM ALANLARI

EAGLERISE LS-12-350 RI EXC, düşük ve orta güçlü LED aydınlatma uygulamalarında geniş kullanım alanına sahiptir:

• LED downlight armatürler
• LED spot armatürler
• Küçük LED panel armatürler
• Kompakt lineer LED armatürler
• Dekoratif LED aydınlatmalar
• Vitrin aydınlatmaları
• Raf aydınlatmaları
• Ofis yardımcı aydınlatmaları
• Mağaza aydınlatmaları
• Mimari detay aydınlatmaları
• Özel tasarım LED armatürler
• 350 mA LED modüller

ÖNEMLİ KULLANIM UYARISI

EAGLERISE LS-12-350 RI EXC bir 350 mA sabit akım LED Driver ürünüdür.

Driver şebekeye bağlanmadan önce kullanılacak LED modülün:

350 mA çalışma akımına

ve

24–40V DC çalışma gerilimi aralığına

uygun olduğu kontrol edilmelidir.

LED yükü doğru şekilde bağlanmadan driver çalıştırılmamalıdır.

Yanlış akım veya gerilim değerine sahip LED modüllerin kullanılması LED modülün veya driver'ın zarar görmesine neden olabilir.

Elektrik bağlantılarının ilgili güvenlik kurallarına uygun şekilde ve yetkin kişiler tarafından yapılması önerilir.

KISA TEKNİK ÖZET

EAGLERISE LS-12-350 RI EXC

220–240V AC → 350mA Constant Current → 24–40V DC → Maks. 59V → 14W

EAGLERISE LS-12-350 RI EXC; 350mA sabit akım çıkışı, 14W maksimum güç, 24–40V DC çalışma aralığı, 59V maksimum çıkış gerilimi ve 0,95 güç faktörü ile düşük ve orta güçlü LED aydınlatma uygulamaları için geliştirilmiş kompakt bir LED Driver çözümüdür.

SELV güvenlik yapısı, kompakt tasarım ve kolay klemens bağlantıları sayesinde LED downlight, spot, küçük panel, lineer ve dekoratif LED armatürlerde uygun LED yükü ile birlikte güvenilir bir sürüş çözümü sunar.

⭐ EAGLERISE LS-12-350 RI EXC

14W + 350mA Sabit Akım + 24–40V DC + PF 0,95 + 220–240V AC

Kompakt LED armatürler için güvenilir ve ekonomik EAGLERISE sabit akım LED Driver çözümü.
