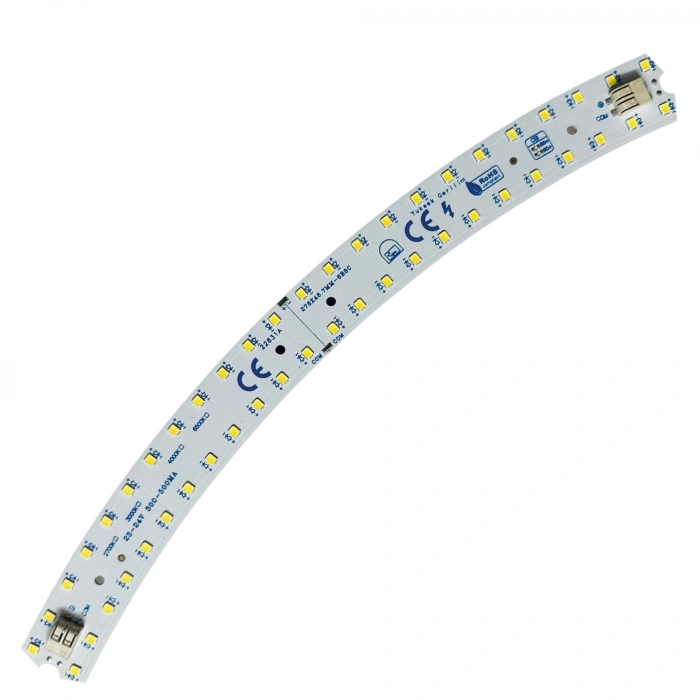

LEDVARSA HİLAL-RING 8–12W 24V Samsung LED Yay PCB – 48 LED – 300–500mA

LEDVARSA HİLAL-RING 8–12W 24V Samsung LED Yay PCB – 48 LED – 300–500mA

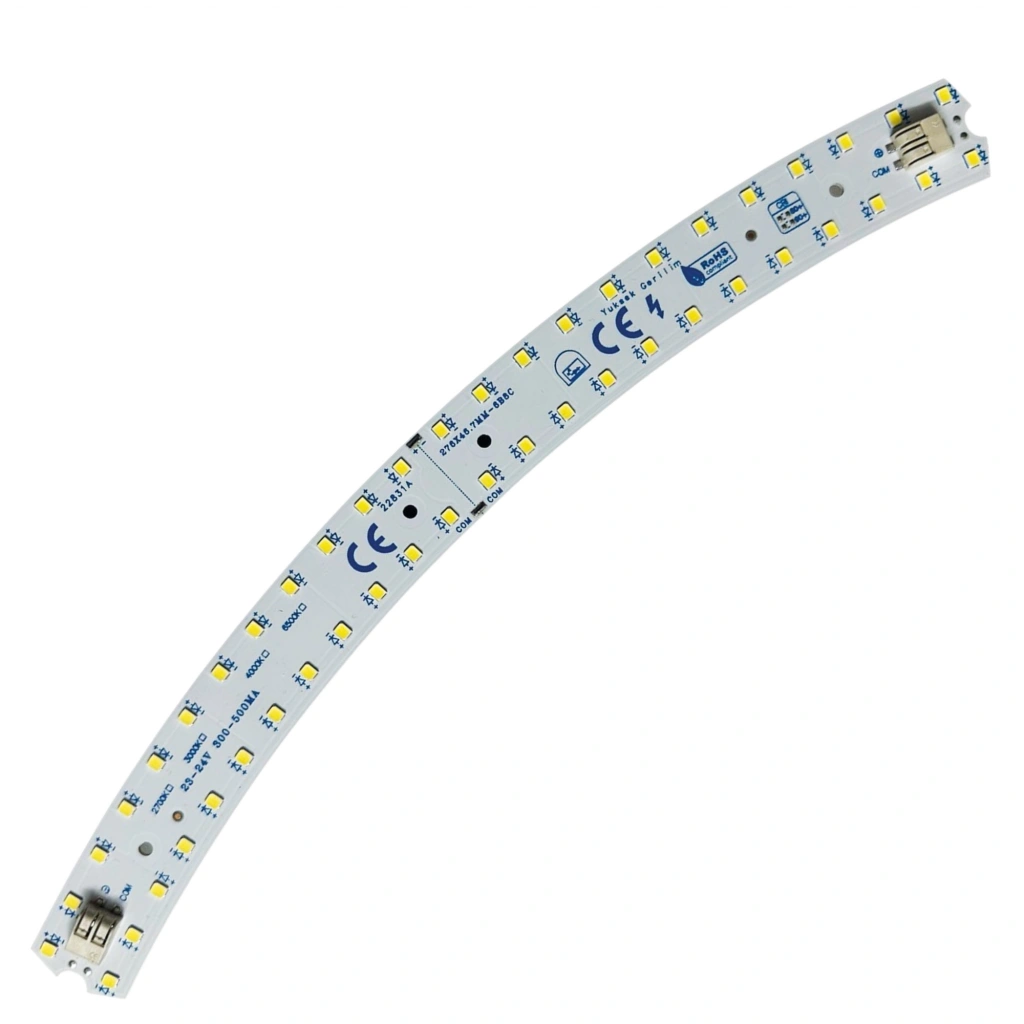

ÖZEL HİLAL / YAY FORMUNDA LED MODÜL

LEDVARSA HİLAL-RING, dairesel ve halka şeklindeki aydınlatma uygulamaları için özel olarak tasarlanmış hilal/yay formunda Samsung LED'li LED PCB modülüdür.

Klasik düz LED PCB'lerden farklı olarak özel yay geometrisine sahip olan HİLAL-RING, birden fazla modülün bir araya getirilmesiyle farklı çaplarda dairesel ve simit formunda aydınlatma oluşturulmasına olanak sağlar.

Özellikle simit tabela, yuvarlak tabela, halka aydınlatma, dekoratif aydınlatma ve özel tasarım LED uygulamaları için pratik ve modüler bir çözümdür.

⭕ 40 CM'DEN 100 CM'YE KADAR DAİRESEL SİMİT

LEDVARSA HİLAL-RING'in en önemli özelliği, kullanılacak PCB adedine göre farklı çaplarda dairesel/simit LED aydınlatma oluşturulabilmesidir.

Her bir yay formundaki PCB, dairesel sistemin bir bölümünü oluşturur. İhtiyaç duyulan çapa göre uygun sayıda PCB bir araya getirilerek halka tamamlanır.

Bu sayede tek bir PCB modeli kullanılarak 40 cm'den 100 cm'ye kadar farklı ölçülerde dairesel aydınlatma sistemleri oluşturulabilir.

 8–12W GÜÇ

Her bir HİLAL-RING PCB'nin güç değeri 8–12W/adet aralığındadır.

Kullanılan çalışma akımına bağlı olarak gerçek güç tüketimi değişebileceğinden, sistem oluşturulurken toplam PCB adedi ve seçilen çalışma akımı dikkate alınmalıdır.

⚡ Güç: 8–12W / adet
Çalışma Gerilimi: 23–24V DC
Çalışma Akımı: 300–500mA

Örneğin 10 adet PCB kullanılan yaklaşık 100 cm çapındaki bir sistemde toplam güç, seçilen çalışma noktasına bağlı olarak değerlendirilmelidir.

23–24V DC | 300–500mA

LEDVARSA HİLAL-RING, 23–24V DC çalışma gerilimine sahiptir ve 300–500mA çalışma akımı aralığında kullanılabilir.

Ürünün güvenli ve verimli çalışması için uygulamaya uygun sabit akım LED sürücü kullanılmalıdır.

⚠️ Not: Sürücü seçiminde PCB adedi, çalışma akımı ve toplam sistem gücü birlikte değerlendirilmelidir.

SAMSUNG LED TEKNOLOJİSİ

HİLAL-RING üzerinde Samsung LED'ler kullanılmaktadır.

Farklı uygulama ve tasarım ihtiyaçlarına uygun olarak üç farklı renk sıcaklığı seçeneği sunulmaktadır:

3000K – Sıcak Beyaz
4000K – Doğal Beyaz
6500K – Soğuk Beyaz

Bu seçenekler sayesinde ürün; sıcak ve dekoratif aydınlatmadan daha yüksek beyaz tonlu tabela uygulamalarına kadar farklı projelerde kullanılabilir.

48 LED'Lİ YAY PCB TASARIMI

Her bir HİLAL-RING PCB üzerinde 48 adet Samsung LED bulunmaktadır.

Özel yay formundaki LED yerleşimi, modüller bir araya getirildiğinde dairesel form boyunca düzenli bir ışık kaynağı oluşturulmasına yardımcı olur.

LED: Samsung
LED Sayısı: 48 LED / PCB
LED Yoğunluğu: 48 LED/m

PROFESYONEL FR4 PCB

Ürün, profesyonel LED uygulamalarına uygun FR4 PCB altyapısı üzerine tasarlanmıştır.

PCB'nin 1,5 mm kalınlığı ve 35 µm bakır kalınlığı, ürünün elektriksel ve mekanik yapısına katkı sağlar.

PCB Malzemesi: FR4
PCB Ölçüsü: 275 × 25 mm
PCB Kalınlığı: 1,5 mm
Bakır Kalınlığı: 35 µm

NERELERDE KULLANILIR?

LEDVARSA HİLAL-RING, özellikle dairesel veya halka formunda ışık gerektiren uygulamalarda kullanılabilir.

⭕ Simit tabela aydınlatmaları
⭕ Yuvarlak tabela aydınlatmaları
Halka LED uygulamaları
Reklam ve tabela sistemleri
Mağaza ve vitrin aydınlatmaları
Özel tasarım LED armatürler
Dekoratif dairesel aydınlatmalar
Mimari aydınlatma uygulamaları
Özel projelendirilmiş LED sistemleri

⭐ LEDVARSA HİLAL-RING AVANTAJLARI

✅ Özel hilal/yay formunda PCB
✅ 40–100 cm arasında farklı dairesel çap seçenekleri
✅ PCB adedine göre modüler çap oluşturma
✅ Samsung LED teknolojisi
✅ 8–12W/adet güç
✅ 23–24V DC çalışma gerilimi
✅ 300–500mA çalışma akımı
✅ 48 LED/PCB
✅ 3000K / 4000K / 6500K renk seçenekleri
✅ FR4 PCB
✅ 1,5 mm PCB kalınlığı
✅ 35 µm bakır kalınlığı
✅ Tabela ve özel tasarım uygulamalarına uygun modüler yapı

TEKNİK ÖZELLİKLER
