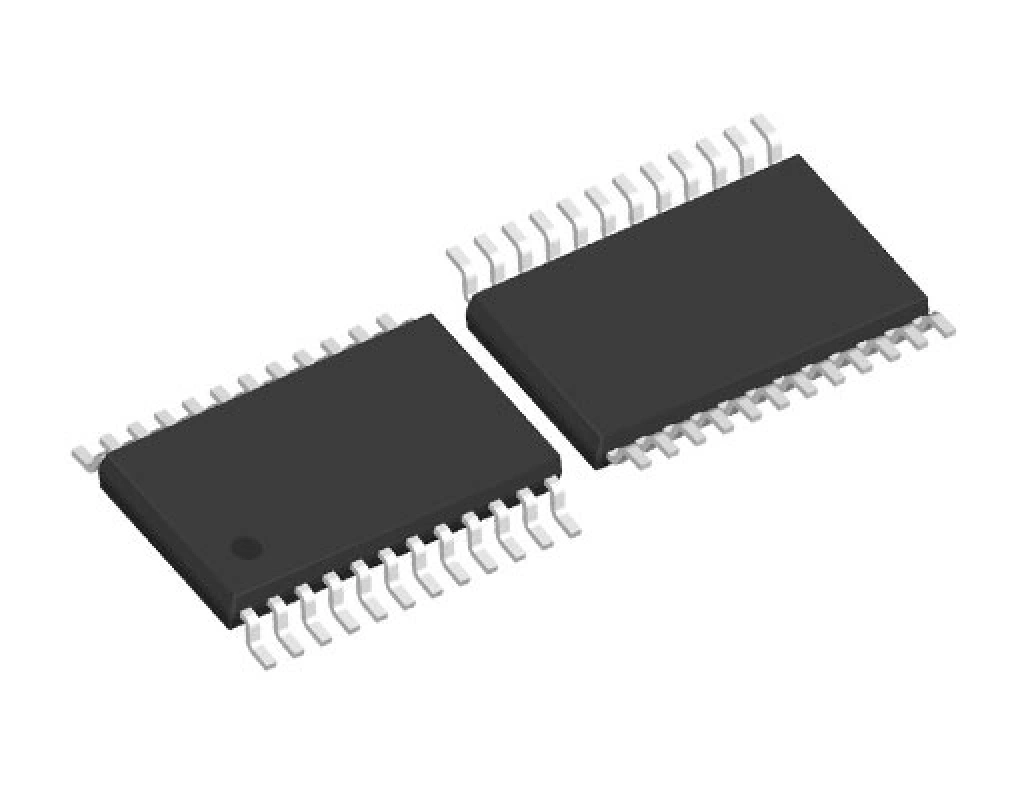

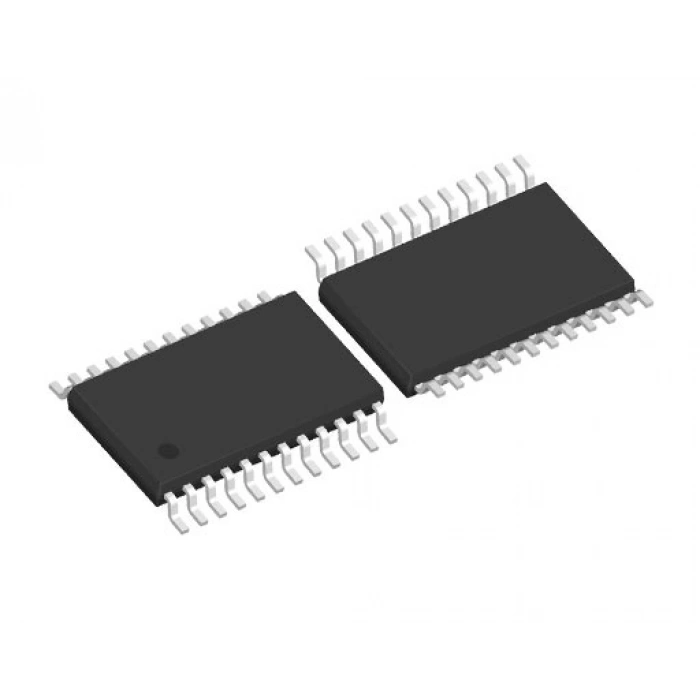

MY9221TE TSSOP-24 LED Driver IC (12 Kanal APDM)

MY-SEMI Inc. tarafından geliştirilen MY9221TE, 12 kanallı sabit akım LED sürücü entegresidir ve TSSOP-24 SMD paket yapısı ile kompakt PCB tasarımlarına kolay entegrasyon sağlar.

3V – 5.5V çalışma gerilim aralığında çalışan bu entegre, her kanal için 24V’a kadar açık-drain çıkış desteği sunar ve kanal başına 60mA’e kadar yüksek hassasiyetli akım sağlar. Harici dirençler ile akım ayarlanabilir ve tüm kanallar bağımsız olarak kontrol edilebilir.

APDM (Adaptive Pulse Density Modulation) teknolojisi sayesinde 16-bit’e kadar grayscale kontrolü sunarak LED’lerde yüksek yenileme hızı (1000 Hz) ve düşük flicker performansı sağlar. Bu özellik özellikle pixel LED, RGB LED ve LED ekran uygulamalarında yüksek görsel kalite sunar.

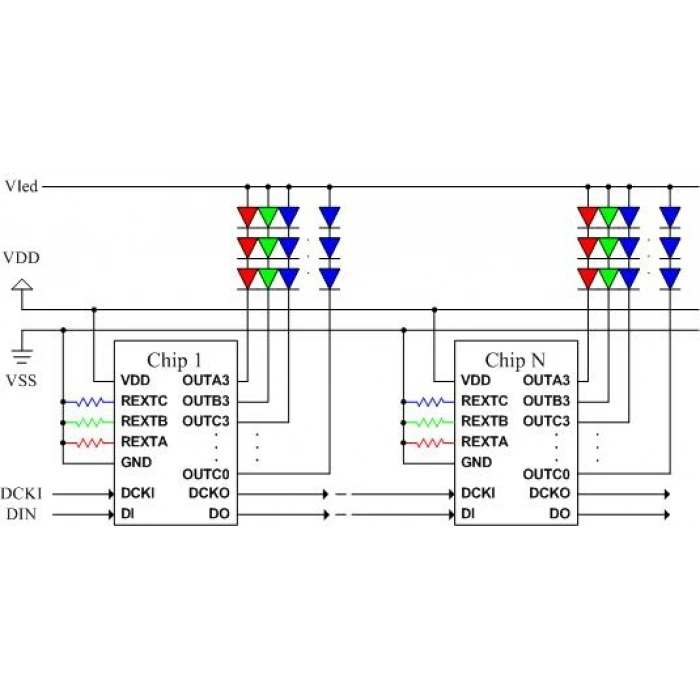

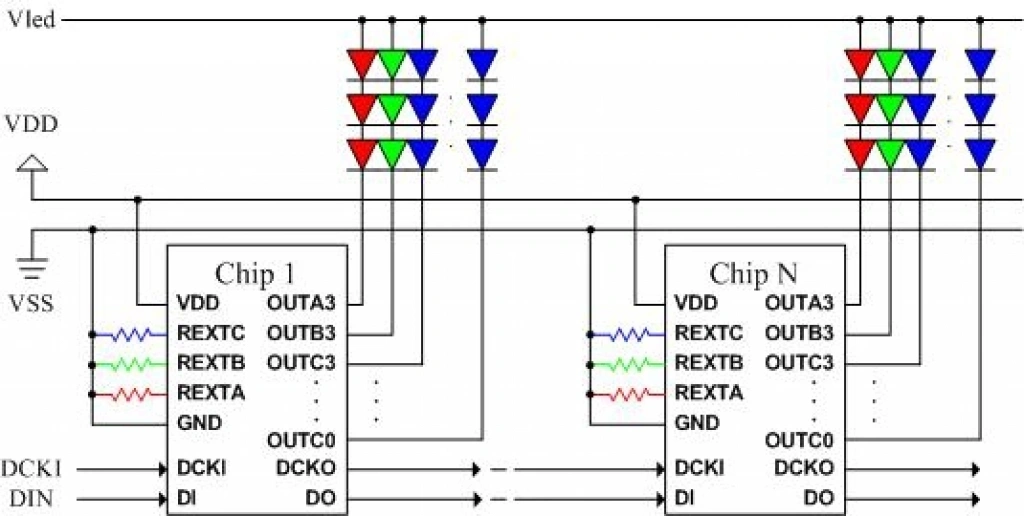

2-wire seri iletişim arayüzü sayesinde çoklu entegreler zincirleme bağlanabilir ve büyük LED sistemlerinde senkron kontrol sağlanır. Ayrıca EMI azaltma teknolojisi, clock duty recovery ve pulse re-timing özellikleri ile uzun mesafeli LED sistemlerinde stabil çalışma sunar.

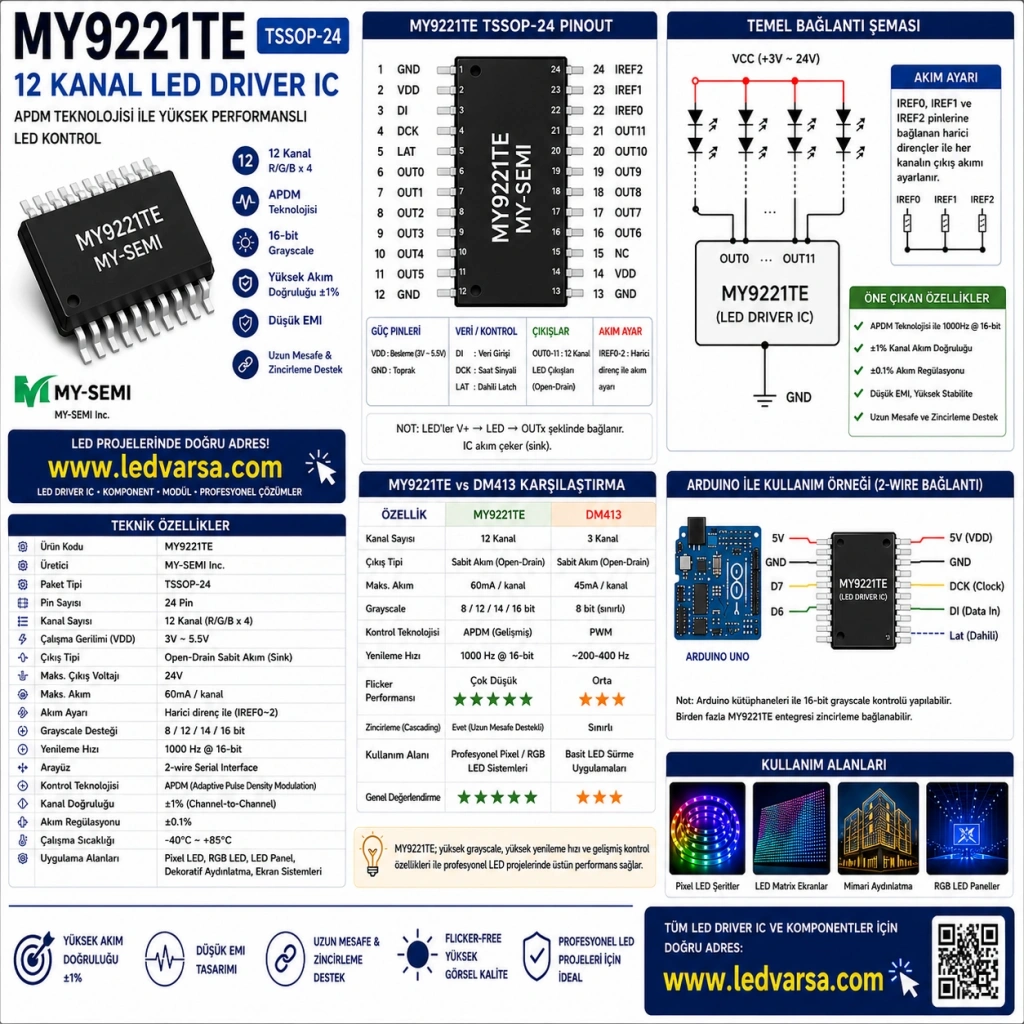

⚙️ Teknik Özellikler (Nitelikler)

Temel Bilgiler

• Ürün Kodu: MY9221TE
• Üretici: MY-SEMI Inc.
• Entegre Türü: LED Driver IC
• Paket Tipi: TSSOP-24
• Pin Sayısı: 24 Pin
• Montaj Tipi: SMD

⚡ Elektriksel Özellikler

• Kanal Sayısı: 12 Kanal (R/G/B x4)
• Çalışma Gerilimi (VDD): 3V – 5.5V
• Çıkış Tipi: Open-Drain Sabit Akım
• Maksimum Çıkış Gerilimi: 24V
• Maksimum Akım: 60mA / kanal
• Akım Ayarı: Harici direnç ile

 Kontrol Özellikleri

• Kontrol Teknolojisi: APDM
• Grayscale Desteği: 8 / 12 / 14 / 16 bit
• Yenileme Hızı: 1000 Hz (16-bit)
• Arayüz: 2-wire serial
• Fonksiyonlar:
  • PWM / parlaklık kontrolü
  • Çıkış polarite seçimi
  • Timing kontrolü (Tr/Tf)
  • Dahili latch

Çevresel Özellikler

• Çalışma Sıcaklığı: -40°C ~ +85°C

Performans

• Kanal doğruluğu: ±1%
• Akım regülasyonu: ±0.1%
• Düşük EMI tasarımı
• Hızlı transient tepki

Kullanım Alanları

• Pixel LED şeritler
• RGB LED kontrol kartları
• LED matrix ekranlar
• Dekoratif aydınlatma sistemleri
• Animasyonlu LED projeleri
• Profesyonel LED paneller
