OSRAM ICUTRONIC IT DALI 42/200-240/1050 LED Driver

OSRAM ICUTRONIC IT DALI 42/200-240/1050, profesyonel LED aydınlatma sistemleri için geliştirilmiş, 700–1050 mA arasında ayarlanabilir sabit akım (Constant Current) LED Driver modelidir. 200–240V AC şebeke girişine sahip olan driver, üzerindeki 3 adet DIP switch ile farklı çıkış akımı seviyelerinin seçilmesine olanak sağlar.

Driver üzerinde bulunan switch kombinasyonları kullanılarak 700 mA, 750 mA, 800 mA, 850 mA, 900 mA, 950 mA, 1000 mA ve 1050 mA olmak üzere 8 farklı sabit akım seviyesi ayarlanabilir.

DALI kontrol özelliği sayesinde profesyonel aydınlatma otomasyon sistemlerine entegre edilebilen ürün; LED modüller, panel armatürler, downlight, spot, lineer LED ve özel tasarım LED armatürlerde kullanılabilir.

OSRAM ICUTRONIC IT DALI 42/200-240/1050 Ayarlanabilir Akımlı DALI LED Driver | 42W 700–1050mA

OSRAM ICUTRONIC IT DALI 42/200-240/1050, 200–240V AC şebeke giriş gerilimi ile çalışan profesyonel bir Constant Current LED Driver modelidir.

Ürünün en önemli özelliklerinden biri, LED çıkış akımının driver üzerinde bulunan 3 adet DIP switch aracılığıyla ayarlanabilmesidir. Switchlerin ON/OFF kombinasyonları değiştirilerek LED modülün ihtiyacına uygun akım seviyesi seçilebilir.

Desteklenen akım kademeleri:

700 / 750 / 800 / 850 / 900 / 950 / 1000 / 1050 mA

Bu yapı sayesinde aynı driver, farklı çalışma akımına sahip LED modüllerle kullanılabilir ve armatür tasarımında daha esnek bir çözüm sunar.

Driver ayrıca DALI kontrol özelliğine sahiptir. Uyumlu DALI kontrol sistemlerinde LED armatürün ışık seviyesinin kontrol edilmesi ve dimlenmesi mümkündür.

Özellikle:

• LED modüller

• LED panel armatürler

• Downlight sistemleri

• Spot LED armatürler

• Lineer LED aydınlatmalar

• Ticari LED aydınlatma sistemleri

• Ofis aydınlatmaları

• Mağaza aydınlatmaları

• DALI kontrollü LED armatürler

• Özel tasarım LED armatürler

için uygun bir sürücü çözümüdür.

⚙️ TEKNİK ÖZELLİKLER

AKIM AYARI – DIP SWITCH

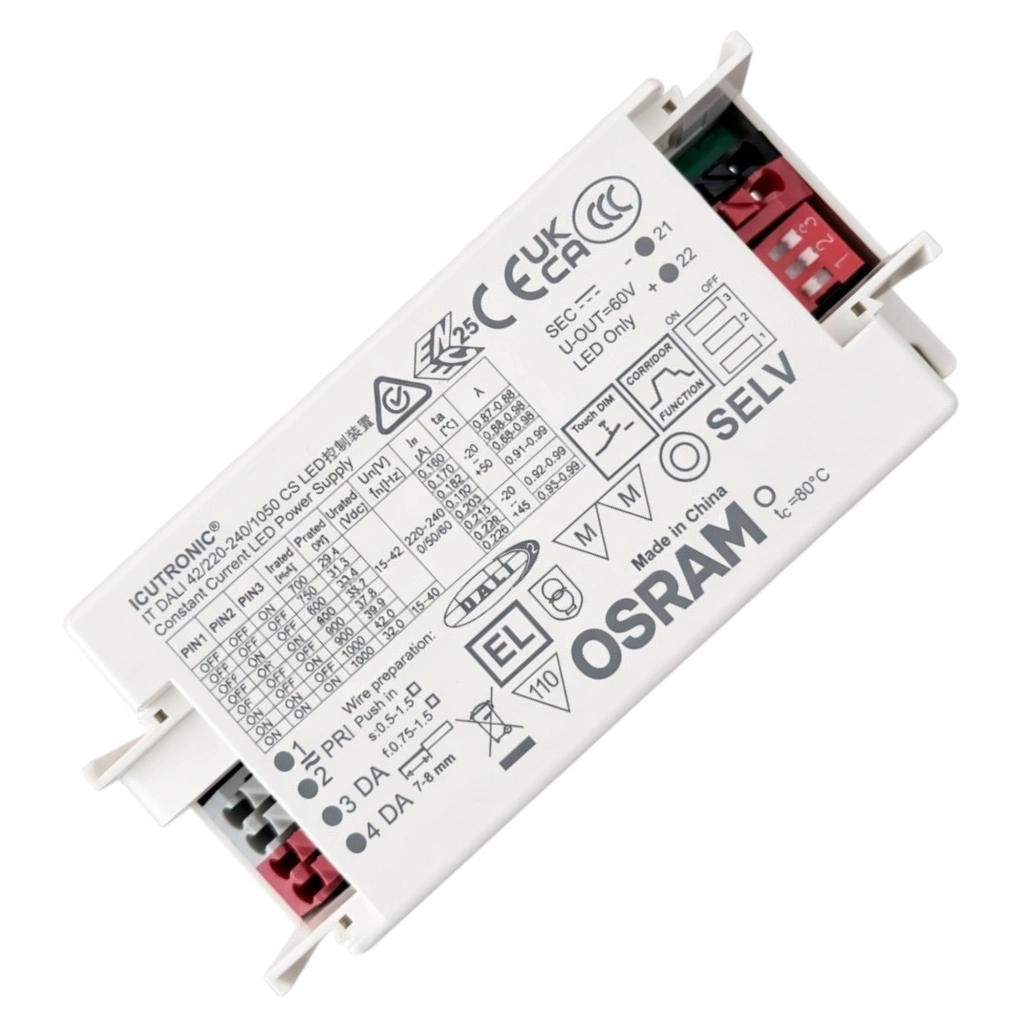

OSRAM ICUTRONIC IT DALI 42/200-240/1050 modelinde LED çıkış akımı, driver üzerinde bulunan 3 adet DIP switch üzerinden ayarlanabilir.

Switchlerin ON/OFF konfigürasyonu değiştirilerek aşağıdaki 8 farklı akım kademesinden biri seçilebilir:

Bu özellik, farklı akım gereksinimlerine sahip LED modüllerin aynı driver ailesi içerisinde kullanılmasına olanak sağlar.

Önemli: DIP switch ayarı, LED modülün üretici tarafından belirtilen çalışma akımına göre yapılmalıdır. Yanlış akım seçimi LED modülün aşırı akımla çalışmasına ve hasar görmesine neden olabilir.

✨ ÖNE ÇIKAN ÖZELLİKLER

• 700–1050 mA arasında ayarlanabilir sabit akım

• 8 farklı akım kademesi

• 3 adet DIP switch ile akım ayarı

• ON/OFF switch kombinasyonu ile kolay akım seçimi

• 700 / 750 / 800 / 850 / 900 / 950 / 1000 / 1050 mA

• 42W nominal çıkış gücü

• 200–240V AC şebeke girişi

• DALI dimleme ve kontrol desteği

• Constant Current LED sürüş teknolojisi

• Profesyonel LED armatür uygulamalarına uygun yapı

• Farklı LED modüllerle kullanım esnekliği

• Aydınlatma otomasyon sistemlerine entegrasyon

• OSRAM ICUTRONIC teknolojisi

BAĞLANTI BİLGİLERİ

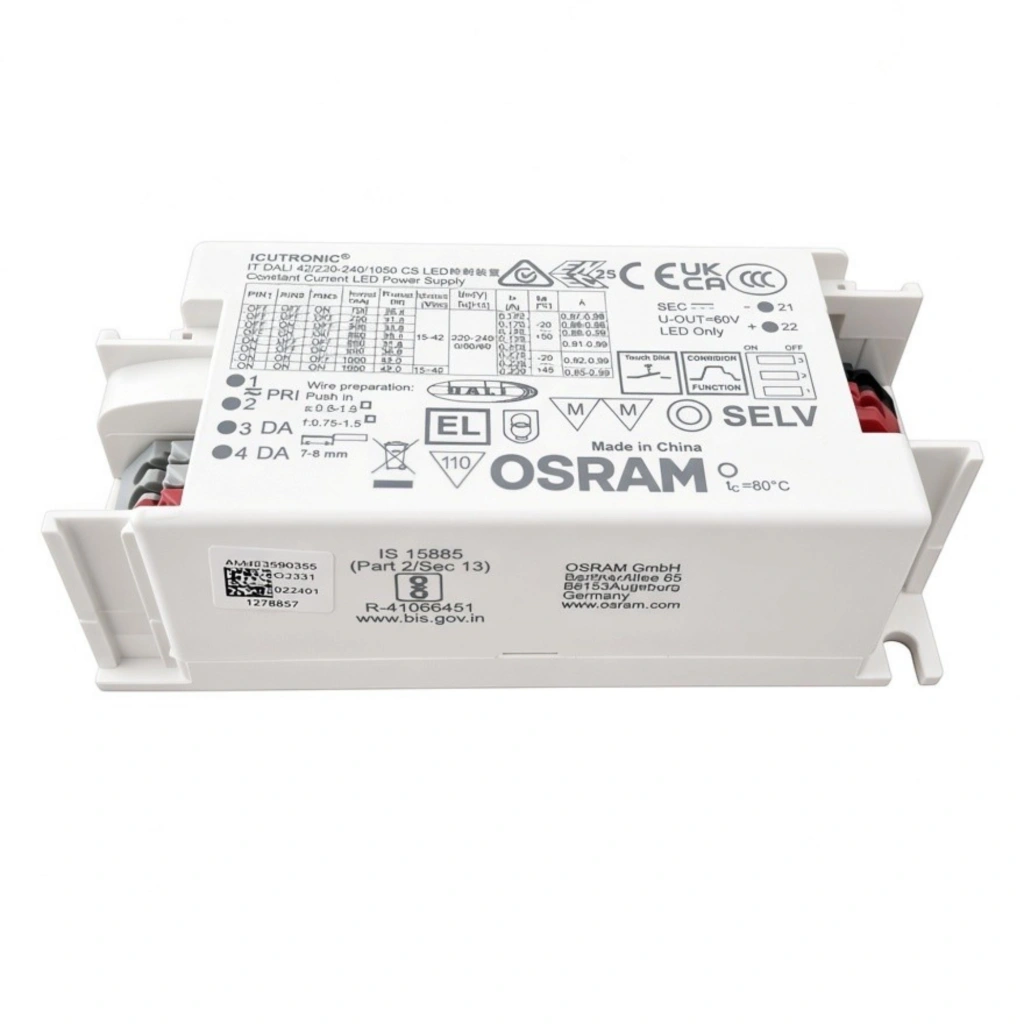

OSRAM ICUTRONIC IT DALI 42/200-240/1050 üzerinde şebeke girişi, LED çıkışı ve DALI kontrol bağlantıları bulunmaktadır.

PRI – Şebeke Girişi

• L → Faz

• N → Nötr

SEC – LED Çıkışı

• LED + → Pozitif

• LED – → Negatif

DALI – Kontrol Bağlantısı

DALI terminalleri, uyumlu DALI kontrol sistemine bağlantı için kullanılır.

LED çıkışı sabit akım tipindedir. LED modül bağlantısı yapılmadan önce modülün çalışma akımı kontrol edilmeli ve driver üzerindeki DIP switchler uygun akım değerine ayarlanmalıdır.

⚠️ LED MODÜL UYUMLULUĞU

Bu driver Constant Current (CC) tipindedir. Bu nedenle LED modül seçilirken yalnızca watt değerine değil, çalışma akımı ve LED modülün çalışma gerilimine de dikkat edilmelidir.

Driver üzerinde seçilebilen akım değerleri:

700 / 750 / 800 / 850 / 900 / 950 / 1000 / 1050 mA

Örneğin LED modülünüz 850 mA sabit akım ile çalışıyorsa, driver üzerindeki DIP switchler 850 mA konumuna ayarlanmalıdır.

LED modülün çalışma gerilimi, seçilen akım ve toplam güç değeri driver'ın çalışma sınırları içerisinde olmalıdır.

12V veya 24V sabit voltajla çalışan LED şerit ve sabit voltaj LED modülleri için doğrudan uygun değildir. Bu ürünlerde Constant Voltage (CV) LED driver kullanılmalıdır.

DALI KONTROL ÖZELLİĞİ

OSRAM ICUTRONIC IT DALI 42/200-240/1050, DALI kontrollü profesyonel LED aydınlatma sistemlerinde kullanılabilir.

Uygun DALI kontrol altyapısı ile:

• LED armatürlerin açılıp kapatılması

• Işık seviyesinin ayarlanması

• Dimleme

• Merkezi aydınlatma kontrolü

• Aydınlatma otomasyonu

• Grup bazlı aydınlatma kontrolü

gibi uygulamalar gerçekleştirilebilir.

Bu özelliği sayesinde özellikle ofis, mağaza, otel, ticari bina ve profesyonel aydınlatma otomasyonu uygulamalarında kullanılabilir.

GÜVENLİK VE UYGUNLUK

Driver bağlantıları üretici bağlantı şemasına uygun şekilde gerçekleştirilmelidir. Şebeke bağlantısı yapılmadan önce elektrik enerjisi kesilmelidir.

LED modül bağlanmadan önce modülün çalışma akımı kontrol edilmeli ve DIP switchler doğru akım seviyesine ayarlanmalıdır.

Sabit akım çıkışlı driver'ın yanlış akım seviyesinde kullanılması LED modülün zarar görmesine neden olabilir.

ÇALIŞMA KOŞULLARI

Driver, profesyonel LED armatürler içerisinde kullanılmak üzere tasarlanmıştır. Armatür içerisinde driver çevresinde yeterli hava dolaşımı sağlanmalı ve ürün aşırı sıcaklığa maruz bırakılmamalıdır.

Uzun süreli ve güvenilir çalışma için driver'ın üretici tarafından belirtilen montaj, sıcaklık ve çalışma koşullarına uygun şekilde kullanılması önemlidir.

KULLANIM ALANLARI

• LED panel armatürler

• Downlight LED sistemleri

• Spot LED armatürler

• Lineer LED aydınlatmalar

• Ofis aydınlatmaları

• Mağaza aydınlatmaları

• Ticari LED aydınlatma

• Mimari LED uygulamaları

• DALI kontrollü aydınlatma sistemleri

• Profesyonel LED armatürler

• Özel tasarım LED armatürler

• 700–1050 mA aralığında çalışan LED modüller
