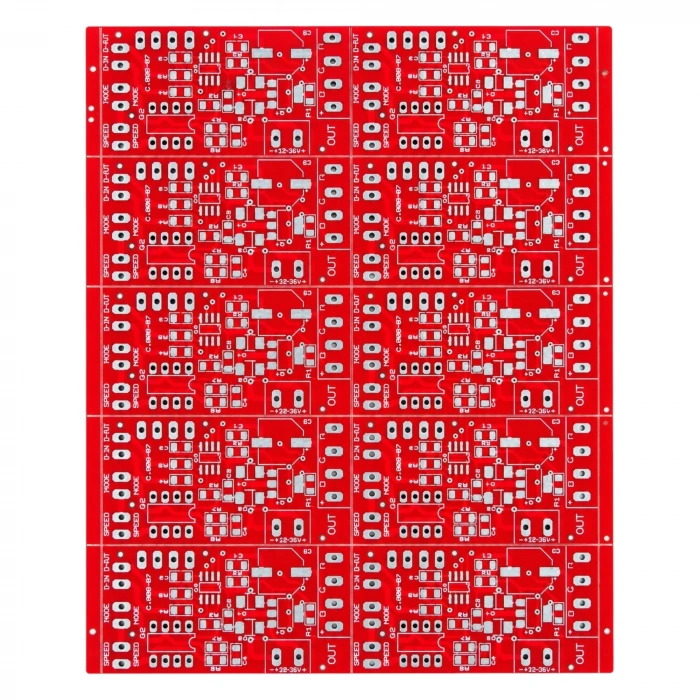

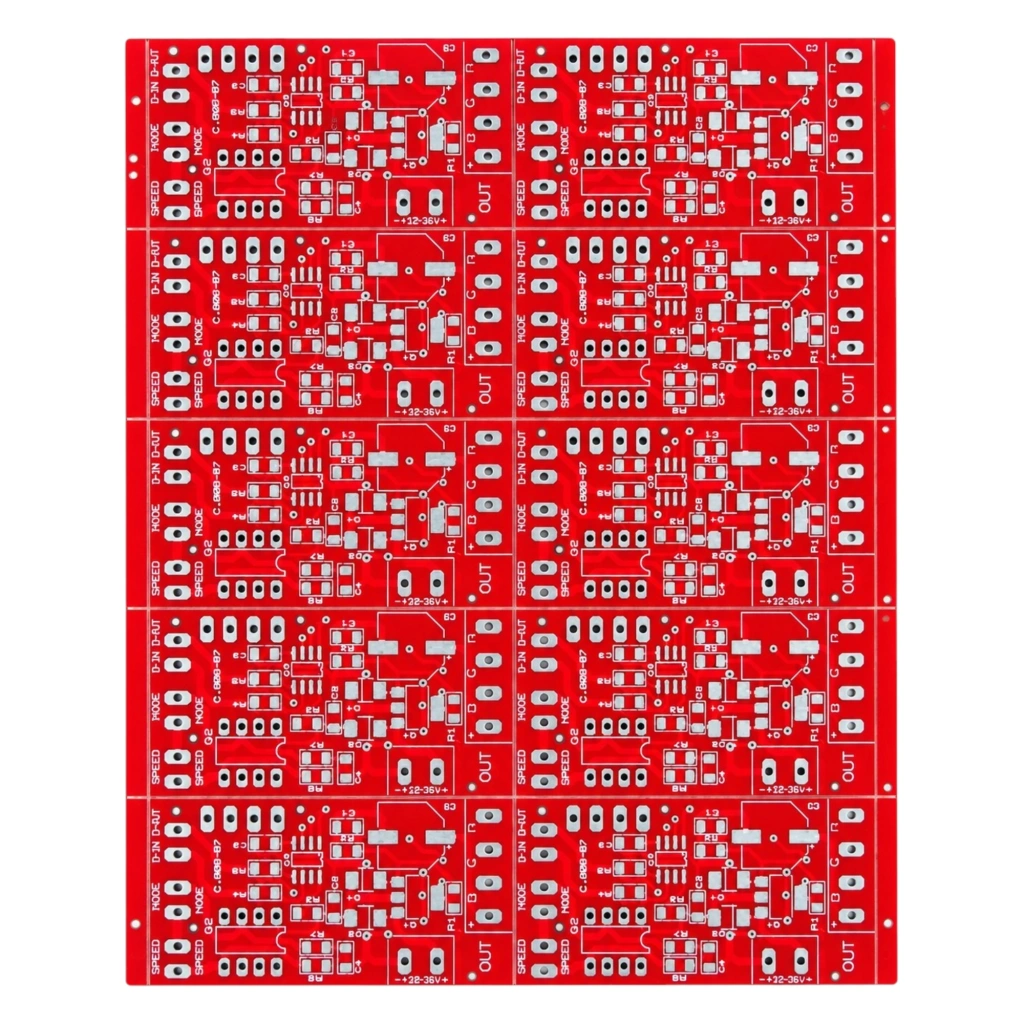

Tek Yüzlü FR-4 PCB | 1,0–1,6 mm | Özel Ölçü PCB Üretimi
Tek Yüzlü FR-4 PCB Nedir?
FR-4, elektronik devre kartı üretiminde dünyada en yaygın kullanılan PCB malzemelerinden biridir. Cam elyaf dokunun, epoksi reçine ile birleştirilmesiyle oluşturulan kompozit bir PCB laminatıdır.
FR-4 içerisindeki “FR” ifadesi Flame Retardant, yani alev geciktirici anlamına gelir. Bu yapı, PCB'nin mekanik dayanımını, elektriksel yalıtım özelliklerini ve ısıl dayanımını bir arada sunmasını sağlar.
Tek Yüzlü FR-4 PCB ise elektronik devrenin bakır iletkenlerinin PCB'nin yalnızca bir yüzünde bulunduğu, komponentlerin ve devre bağlantılarının bu tek bakır katman üzerinden gerçekleştirildiği PCB yapısıdır.
LEDVARSA üzerinden sunulan bu ürün, özel ölçü ve teknik özelliklerde PCB üretimi/tedariki için kullanılabilecek bir çözüm olarak hazırlanmıştır.
Neden FR-4 PCB Tercih Edilir?
FR-4'ün PCB sektöründe bu kadar yaygın kullanılmasının temel nedeni, elektriksel, mekanik ve termal özellikler arasında başarılı bir denge sağlamasıdır.
⚡ İyi Elektriksel Yalıtım
FR-4 malzemesi yüksek elektriksel yalıtım özelliğine sahiptir. Bakır iletken yolların birbirinden güvenli şekilde ayrılmasına yardımcı olur.
Bu nedenle kontrol kartları, elektronik devreler, güç elektroniği, endüstriyel elektronik ve çeşitli elektronik uygulamalarda yaygın şekilde kullanılır.
Mekanik Dayanım
Cam elyaf takviyeli yapısı sayesinde FR-4 PCB'ler, elektronik komponentlerin ve lehim bağlantılarının bulunduğu devre kartları için gerekli mekanik rijitliği sağlar.
Kartın belirli bir formunu koruması gereken uygulamalarda önemli bir avantajdır.
Alev Geciktirici Yapı
FR-4 malzemesi, alev geciktirici özellik sağlayan epoksi reçine sistemiyle üretilir.
Bu özellik, FR-4'ün elektronik kart uygulamalarında yaygın olarak tercih edilmesinin önemli nedenlerinden biridir.
Isıl Dayanım
FR-4, elektronik komponentlerin lehimlenmesi ve çalışma sırasında oluşabilecek sıcaklık değişimleri açısından yaygın PCB uygulamalarına uygun bir malzeme yapısı sunar.
Ancak her FR-4 aynı termal performansa sahip değildir. Kullanılacak laminatın üretici datasheet'i ve uygulamanın sıcaklık gereksinimleri dikkate alınmalıdır.
Hassas Üretime Uygunluk
FR-4 malzeme, PCB üretim proseslerinde farklı ölçü, delik, pad, iz ve devre geometrilerinin oluşturulmasına olanak sağlar.
Bu nedenle özel ölçülü PCB üretimi için oldukça yaygın bir tercihtir.
1 Katmanlı / Tek Yüzlü PCB Yapısı
Bu ürün 1 Layer (Tek Katmanlı) PCB yapısındadır.
Bakır devre katmanı PCB'nin bir yüzeyinde bulunur.
Bu yapı özellikle devre tasarımının tek bakır katmanda gerçekleştirilebildiği uygulamalarda ekonomik ve pratik bir çözüm sunabilir.
Daha karmaşık devrelerde ise çift yüzlü veya çok katmanlı PCB çözümleri tercih edilebilir.
PCB Kalınlık Seçenekleri
Bu ürün grubunda farklı PCB kalınlıkları varyant olarak sunulabilir:
PCB kalınlığı; kartın mekanik dayanımı, montaj yapısı, kullanılacağı kasa ve uygulamanın fiziksel gereksinimlerine göre seçilebilir.
Örneğin daha kompakt mekanik yapılarda 1,0 mm veya 1,2 mm tercih edilebilirken, daha rijit bir kart yapısının istendiği uygulamalarda 1,6 mm yaygın bir tercihtir.
Not: Nihai üretilebilirlik ve fiyatlandırma, seçilen teknik özelliklere ve Gerber dosyasına göre belirlenir.
Bakır Kalınlığı
PCB'nin elektriksel performansında önemli unsurlardan biri bakır kalınlığıdır.
İhtiyaca göre farklı bakır kalınlıkları değerlendirilebilir:
- 18 µm (0,5 oz)
- 25 µm
- 35 µm (1 oz)
- 70 µm (2 oz)
- 105 µm (3 oz)
- 140 µm (4 oz)
- Özel bakır kalınlığı
Bakır kalınlığı seçimi; devreden geçecek akım, iletken genişlikleri, güç kayıpları, termal koşullar ve PCB tasarımına göre belirlenmelidir.
Bu nedenle yüksek akım taşıyan devrelerde daha yüksek bakır kalınlıkları değerlendirilebilir.
Lehim Maskesi Seçenekleri
PCB üzerinde bulunan bakır yolların korunması ve istenmeyen lehim köprülerinin azaltılması amacıyla lehim maskesi (Solder Mask) uygulanabilir.
İhtiyaca göre farklı renk seçenekleri değerlendirilebilir:
- Yeşil
- Kırmızı
- Mavi
- Siyah
- Beyaz
- Sarı
- Özel renk
Lehim maskesi rengi çoğunlukla görsel tercihtir; ancak üretim süreci ve kullanılan malzemeye bağlı olarak bazı teknik farklılıklar bulunabilir.
⚪ Eleman Baskı (Silkscreen)
PCB üzerinde komponent isimleri, referans numaraları, yön işaretleri, logolar veya montaj bilgileri Eleman Baskı (Silkscreen) ile uygulanabilir.
Seçenekler:
Eleman baskı, özellikle PCB'nin montaj ve servis süreçlerinde komponentlerin doğru konumlandırılmasına yardımcı olur.
Yüzey İşlemi
PCB üzerindeki açık bakır yüzeylerin korunması ve lehimlenebilirliğin sağlanması için farklı yüzey işlemleri kullanılabilir.
Projeye göre:
- HASL
- Kurşunsuz HASL (Lead-Free HASL)
- ENIG / Immersion Gold
- OSP
- Diğer özel yüzey işlemleri
değerlendirilebilir.
Yüzey işlemi seçimi; komponent tipi, lehimleme yöntemi, kullanım koşulları, ürünün beklenen ömrü ve maliyet gibi faktörlere göre belirlenir.
Özel Ölçü PCB Üretimi
Tek Yüzlü FR-4 PCB'ler standart ölçülerle sınırlı değildir.
Müşterinin hazırladığı Gerber dosyasına göre PCB'nin:
- Uzunluğu
- Genişliği
- Delik yapısı
- Pad yapısı
- Bakır yolları
- Kart konturu
- Komponent yerleşimi
- Montaj delikleri
üretim açısından değerlendirilir.
Dikdörtgen, kare, yuvarlak veya özel konturlu PCB tasarımları için üretim teklifi alınabilir.
Numune ve Az Adet PCB İhtiyacı
LEDVARSA PCB tedarik yapısı yalnızca yüksek adetli seri üretim ihtiyaçlarına yönelik değildir.
Prototip, numune ve düşük adetli PCB ihtiyaçları için de teklif alınabilir.
Özellikle yeni bir elektronik ürün geliştirirken önce sınırlı sayıda PCB ürettirmek, tasarımın test edilmesi ve gerekli revizyonların yapılması açısından avantaj sağlayabilir.
Bu nedenle 1–5 adet gibi düşük adetli taleplerden seri üretime kadar ihtiyaca göre teklif oluşturulabilir.
Nihai minimum üretim adedi ve fiyat, PCB'nin teknik özellikleri ile üretim koşullarına göre belirlenir.
PCB Tedariği – ELIT PCB Güvencesiyle
LEDVARSA, PCB ihtiyaçlarında ELIT PCB güvencesiyle üretim ve tedarik çözümleri sunar.
Müşterinin hazır bir Gerber dosyası varsa, PCB'nin teknik özellikleri üretim açısından değerlendirilerek uygun üretim ve tedarik teklifi hazırlanabilir.
Numune, prototip, küçük adetli üretim ve seri üretim talepleri için PCB'nin:
Malzeme + kalınlık + bakır kalınlığı + yüzey işlemi + lehim maskesi + eleman baskı + adet + ölçü
gibi teknik özellikleri birlikte değerlendirilir.
PCB FİYAT TEKLİFİ AL
Gerber dosyanızı gönderin, teknik özelliklerinizi paylaşın; LEDVARSA ekibi, ELIT PCB güvencesiyle sizin için üretim ve tedarik teklifini hazırlasın.
Gerber Dosyanızı Gönderin
Gerber dosyanızı doğrudan[email protected] adresine göndererek PCB üretim ve tedarik teklifinizi talep edebilirsiniz.
LEDVARSA | PCB Sipariş ve Tedarik
Not: Nihai üretim, teknik uygunluk ve fiyatlandırma; Gerber dosyası, PCB malzemesi, ölçüler, katman yapısı, bakır kalınlığı, yüzey işlemi, adet ve diğer üretim gereksinimleri incelendikten sonra kesinleştirilir.
| Eleman Baskı | Beyaz
,
Diğer
,
Siyah |
| PCB Kalınlığı | 0.60 mm
,
0.80 mm
,
1.00 mm
,
1.20 mm
,
1.60 mm
,
2.00 mm
,
Özel |
| PCB Katman Sayısı | 1 Layer |
| PCB Malzeme | FR4 |
| PCB Şekli | Dikdörtgen
,
Kare
,
Oval
,
Özel Kontur
,
Yuvarlak |
| PCB Testi | AOI
,
E-Test
,
Flying Probe Test
,
Görsel Kontrol |
| Sipariş Adedi | 1–10
,
1.000+
,
101–500
,
11–50
,
501–1.000
,
51–100 |
| Üretim Türü | Küçük Seri
,
Numune / Prototip
,
Seri Üretim
,
Yüksek Adetli Üretim |
| Via İşlemi | Yok |
| Via Yapısı | Yok |
