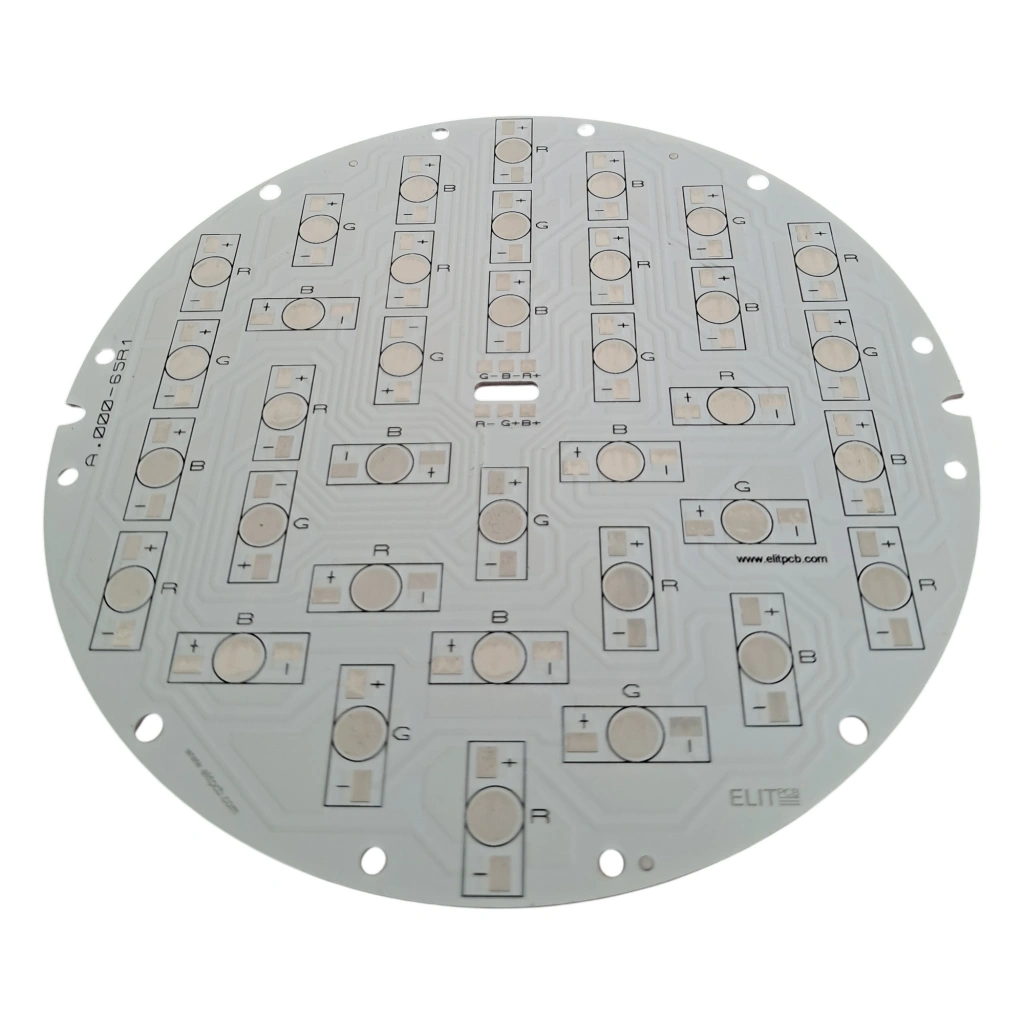

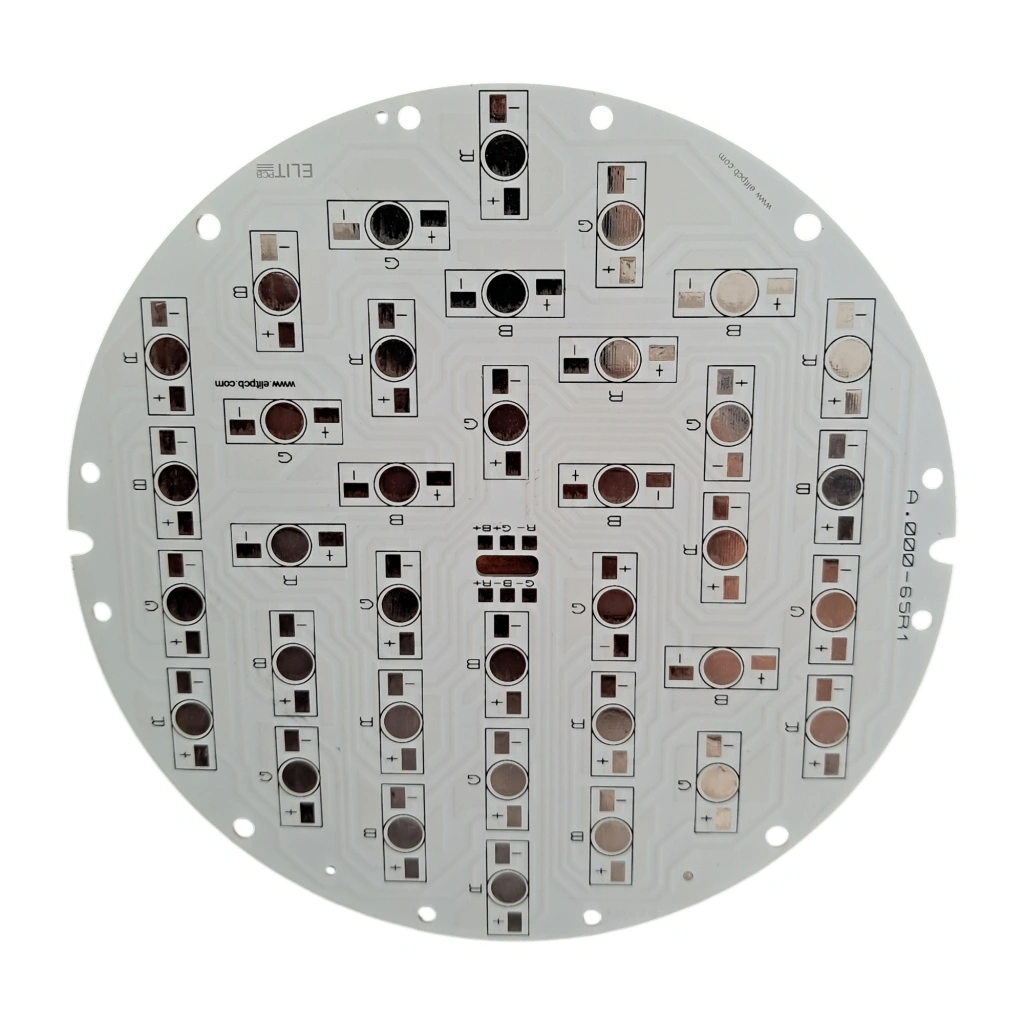

A.000-65R1, profesyonel RGB LED aydınlatma uygulamaları için geliştirilmiş, Ø140 mm çapında alüminyum LED PCB tasarımıdır. PCB üzerinde toplam 36 adet RGB LED bulunur ve LED yapısı 12 Red + 12 Green + 12 Blue olacak şekilde oluşturulmuştur.
LED'lerin seri bağlı RGB yapısı, farklı renk kanallarının kontrollü şekilde çalıştırılmasına ve profesyonel RGB aydınlatma sistemlerinde dengeli ışık üretimine olanak sağlar.
Ø140 mm dairesel PCB yapısı, özellikle 36’lı blok lens sistemleri ile birlikte kullanılmak üzere tasarlanmıştır. Blok lens ile birlikte kullanıldığında LED ışığının daha kontrollü şekilde yönlendirilmesi, optik dağılımın iyileştirilmesi ve uygulamaya uygun ışık açısının elde edilmesi mümkün olur.
A.000-65R1; RGB downlight, dekoratif aydınlatma, mimari aydınlatma, vitrin ve mağaza uygulamaları, özel renk efektleri ve profesyonel LED aydınlatma projeleri için uygun bir LED PCB çözümüdür.
PCB üzerinde toplam 36 adet RGB LED bulunmaktadır.
LED dağılımı:
12 adet Red LED
12 adet Green LED
12 adet Blue LED
Bu yapı sayesinde kırmızı, yeşil ve mavi renk kanalları ayrı ayrı kontrol edilerek farklı RGB renk kombinasyonları ve ışık efektleri oluşturulabilir.
RGB LED yapısı; dekoratif uygulamalarda renk değiştirme, dinamik ışık efektleri ve özel renk kombinasyonları oluşturmak isteyen projeler için geniş kullanım imkânı sağlar.
A.000-65R1 üzerinde bulunan RGB LED grupları seri bağlantılı yapı kullanılarak tasarlanmıştır.
Seri bağlantılı LED yapısı, RGB kanallarının uygulamanın sürücü ve kontrol sistemine uygun şekilde çalıştırılmasını sağlar.
Bu yapı özellikle profesyonel LED sürücüleri ve RGB kontrol sistemleriyle gerçekleştirilen özel projelerde avantaj sağlar.
Not: LEDVARSA tarafından projeye özel sürücü seçimi yapılırken kullanılacak LED'lerin ileri gerilim ve çalışma akımı değerleri dikkate alınmalıdır.
A.000-65R1, 36’lı blok lens sistemleriyle uyumlu olacak şekilde tasarlanmıştır.
Blok lens kullanımı sayesinde LED'lerden çıkan ışık daha kontrollü bir şekilde yönlendirilerek farklı optik ihtiyaçlara cevap verilebilir.
✨ Kontrollü ışık dağılımı
✨ Daha homojen ışık görünümü
✨ LED ışığının belirli bir açıya yönlendirilmesi
✨ Optik verimliliğin artırılması
✨ Profesyonel armatür tasarımlarında kolay entegrasyon
sağlanabilir.
Bu özellik, PCB'nin yalnızca standart RGB aydınlatmalarda değil, optik tasarımın önemli olduğu profesyonel armatür projelerinde de kullanılabilmesini sağlar.
A.000-65R1, 140 mm çapında dairesel LED PCB yapısına sahiptir.
Dairesel form faktörü özellikle yuvarlak gövdeli armatürler, downlight sistemleri, dekoratif aydınlatmalar ve özel tasarım LED ürünlerinde kolay entegrasyon sağlar.
Alüminyum PCB yapısı, LED'lerin çalışma sırasında oluşturduğu ısının PCB üzerinden armatür gövdesine aktarılmasına yardımcı olur.
Bu nedenle PCB'nin doğru bir şekilde ısı transfer yüzeyine monte edilmesi ve uygun termal bağlantının sağlanması, LED performansı ve kullanım ömrü açısından önemlidir.
36 LED'li RGB yapısı sayesinde A.000-65R1, yalnızca tek renk ışık üretimi için değil, farklı renk kombinasyonlarının oluşturulabildiği profesyonel aydınlatma sistemlerinde kullanılabilir.
Kırmızı
Yeşil
Mavi
kanallarının birlikte veya kontrollü şekilde çalıştırılmasıyla farklı renk tonları ve dekoratif ışık efektleri oluşturulabilir.
RGB kontrol cihazı ve uygun sürücü sistemi ile birlikte kullanıldığında dinamik renk değiştirme uygulamaları gerçekleştirilebilir.
A.000-65R1 RGB LED PCB aşağıdaki uygulamalarda kullanılabilir:
Kuyumcu ve vitrin aydınlatmaları
Mağaza ve showroom aydınlatmaları
RGB downlight sistemleri
Dekoratif iç mekân aydınlatmaları
Mimari aydınlatma uygulamaları
Renk değiştiren LED aydınlatma sistemleri
Dekoratif RGB projeleri
Özel renk kontrollü aydınlatma sistemleri
Sahne ve dekoratif aydınlatma uygulamaları
Otel, restoran ve ticari mekân aydınlatmaları
Özel tasarım LED armatür projeleri
36’lı blok lens kullanılan profesyonel LED sistemleri
✅ A.000-65R1 ürün kodu
✅ Ø140 mm PCB çapı
✅ 36 adet RGB LED
✅ 12 Red + 12 Green + 12 Blue LED
✅ RGB LED'ler seri bağlı yapıdadır
✅ 36’lı blok lens uyumluluğu
✅ Dairesel alüminyum PCB tasarımı
✅ Profesyonel RGB aydınlatma uygulamalarına uygun yapı
✅ Downlight ve özel tasarım armatürlere uygun form
✅ Kontrollü ve yönlendirilmiş ışık uygulamalarına uygun optik yapı
| Özellik | Detay |
|---|---|
| PCB Kodu | A.000-65R1 |
| PCB Tipi | RGB LED PCB |
| PCB Çapı | Ø140 mm |
| LED Sayısı | 36 adet |
| Kırmızı LED | 12 adet Red |
| Yeşil LED | 12 adet Green |
| Mavi LED | 12 adet Blue |
| LED Yapısı | RGB |
| Bağlantı Yapısı | Seri bağlı |
| Lens Uyumu | 36’lı blok lens |
| PCB Formu | Dairesel |
| Kullanım | Profesyonel RGB LED aydınlatma |
| Uygulama | Downlight, dekoratif, mimari ve özel LED armatürler |
A.000-65R1, hazır bir LED modülün ötesinde, özel LED armatür üretiminde kullanılabilecek profesyonel bir PCB çözümüdür.
Ø140 mm dairesel yapısı, 36 LED'li RGB dizilimi ve 36’lı blok lens uyumluluğu sayesinde farklı gövde ve optik sistemlerle birlikte değerlendirilebilir.
Özellikle kendi RGB armatürünü geliştirmek isteyen üreticiler için PCB, LED, lens, sürücü ve kontrol sistemi birlikte projelendirilebilir.
LEDVARSA, özel LED PCB, RGB LED modül ve profesyonel aydınlatma projelerinde uygulamaya uygun ürün ve çözüm desteği sunar.
A.000-65R1'in kullanılacağı sistemde RGB LED'lerin çalışma akımı, ileri gerilim değerleri, sürücü yapısı ve RGB kontrol yöntemi birlikte değerlendirilmelidir. PCB'nin uygun soğutucu/armatür gövdesi üzerine doğru termal bağlantı ile monte edilmesi önerilir.
36’lı blok lens ve sürücü seçimi proje gereksinimlerine göre belirlenmelidir.
| Işık Rengi | RGB |
| Güç | 36 W |
| LED Dizilimi | 36 LED 12X3 RGB |
| Lens Yapısı | 36lı Blok Lens |
| PCB Malzeme | 1.6 mm Alüminyum 35µm |
| LED Kasa Tipi | Emitter Power LED |
| Çap | 140 mm |
