LM-A024-ETN | 40W-60W 6500K Yüksek Güçlü LED PCB Modül | 2835 LED | 120-130V DC

⚡ Yüksek Güç, Yüksek Işık Çıkışı ve Profesyonel LED Modül Teknolojisi

LM-A024-ETN, yüksek güçlü lineer LED aydınlatma sistemleri için geliştirilmiş, 40W ve 60W güç seçeneklerine sahip profesyonel LED PCB modülüdür. 60 × 590 mm uzun ve ince formu sayesinde özellikle yüksek ışık gücü gereken lineer armatür, endüstriyel aydınlatma, özel üretim LED armatür ve profesyonel aydınlatma uygulamalarında etkili bir çözüm sunar.

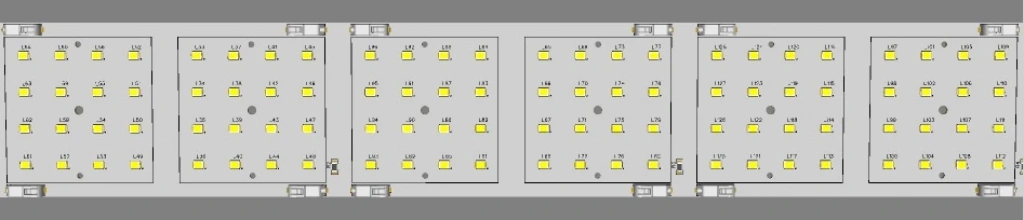

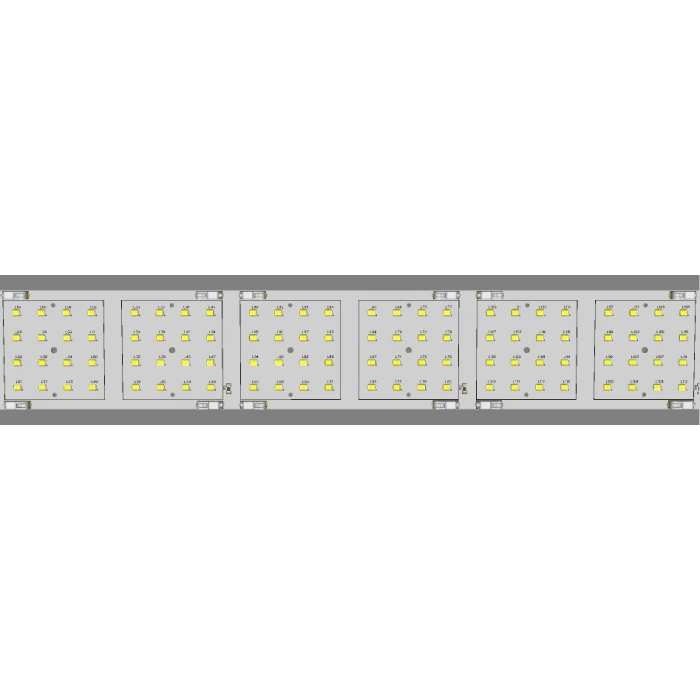

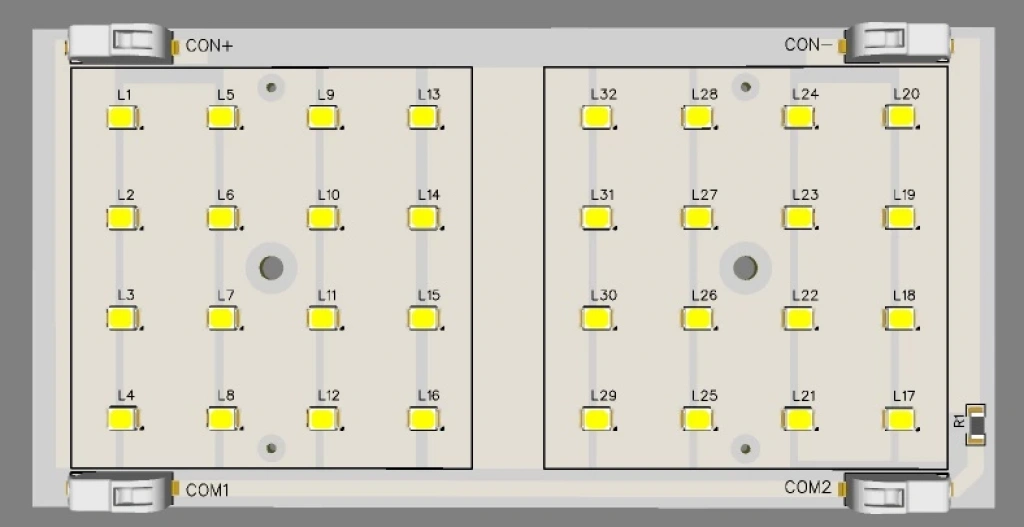

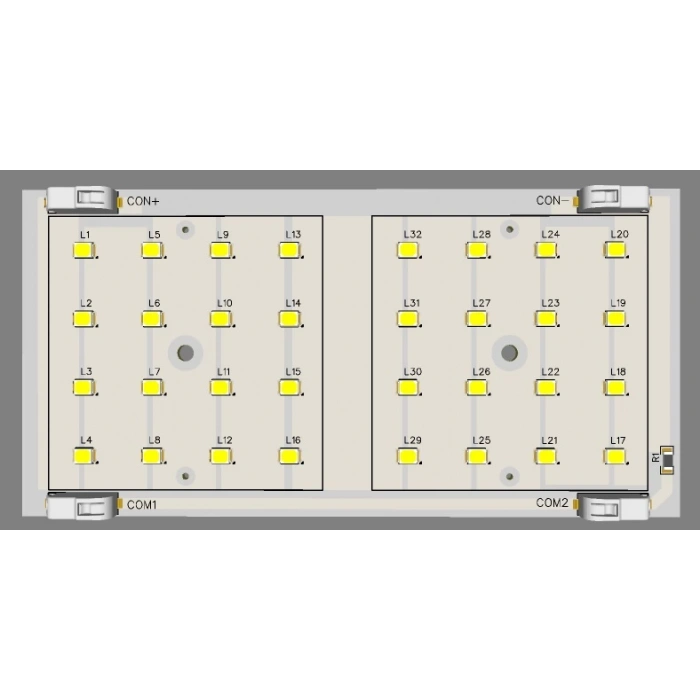

Ürün üzerinde toplam 160 adet yüksek verimli 2835 LED bulunur. LED'ler 40 seri × 4 paralel bağlantı yapısında dizilmiştir. Bu özel LED dizilimi, yüksek çalışma gerilimi ve sabit akım sürücü yapısıyla birlikte yüksek güçlü ve dengeli bir aydınlatma performansı sunar.

6500K soğuk beyaz ışık seçeneğiyle sunulan LM-A024-ETN, güçlü ve net aydınlatmanın ihtiyaç duyulduğu uygulamalar için idealdir.

40W ve 60W Güç Seçenekleri

LM-A024-ETN, farklı aydınlatma ihtiyaçlarına uyum sağlayabilmek için iki farklı güç seçeneğiyle sunulur:

40W Versiyon

• Yaklaşık 5600-6000 lm ışık çıkışı
• 350 mA çalışma akımı
• 6500K versiyonda yaklaşık 6000 lm ışık akısı

60W Versiyon

• Yaklaşık 8400-9000 lm ışık çıkışı
• 500 mA çalışma akımı
• 6500K versiyonda yaklaşık 9000 lm ışık akısı

Bu yüksek ışık çıkışı sayesinde LM-A024-ETN, kompakt bir LED PCB üzerinde yüksek aydınlatma gücü elde edilmesini sağlar.

160 Adet 2835 LED ile Yüksek Performans

Üründe 160 adet 2835 LED kullanılmıştır. LED'lerin 40 seri × 4 paralel bağlantı düzeni, modülün yüksek gerilimli çalışma yapısına uygun olarak tasarlanmıştır.

Bu yapı sayesinde:

• Yüksek ışık çıkışı
• Dengeli LED dizilimi
• Lineer aydınlatma boyunca homojen ışık dağılımı
• Profesyonel sabit akım sürücü uyumluluğu

sağlanır.

Ürün, 350 mA ve 500 mA sabit akım seçenekleriyle çalışır. Bu nedenle doğru çalışma akımına uygun sabit akım LED sürücüsü kullanılması gerekir.

Alüminyum PCB ile Etkili Isı Yönetimi

LM-A024-ETN, 1,0 mm kalınlığında ve 35 µm bakır yapısına sahip alüminyum PCB üzerine tasarlanmıştır.

Yüksek güçlü LED uygulamalarında ısı yönetimi, LED performansı ve ürün ömrü açısından kritik öneme sahiptir. Alüminyum PCB yapısı, LED'lerin oluşturduğu ısının uygun bir armatür gövdesine aktarılmasına yardımcı olur.

Bu nedenle ürünün uzun süreli ve verimli kullanımı için uygun bir alüminyum gövde, soğutucu veya termal yüzey ile birlikte kullanılması önerilir.

4×4 Multi Lens Sistemleriyle Uyumlu

LM-A024-ETN, 4×4 multi lens sistemleriyle uyumludur. 50×50 mm lens sistemleriyle kullanılabilmesi sayesinde, ışığın farklı açılarda ve farklı optik dağılımlarda yönlendirilmesine olanak tanır.

İhtiyaca göre uygun lens seçilerek:

• Daha dar açılı ışık dağılımı
• Daha geniş ışık dağılımı
• Daha kontrollü ışık yönlendirmesi

elde edilebilir.

Bu özellik, ürünün farklı özel üretim LED armatür tasarımlarına uyarlanabilmesini sağlar.

Esnek Montaj Seçenekleri

Ürün, farklı montaj uygulamalarına uyum sağlayacak şekilde tasarlanmıştır.

Montaj seçenekleri arasında:

• Vida ile sabitleme delikleri
• İsteğe bağlı termal yapışkan ped
• Solid conductor giriş bağlantısı

bulunabilir.

Bu yapı sayesinde LM-A024-ETN, özel tasarım LED armatürlerde ve farklı gövde çözümlerinde kolayca uygulanabilir.

Geniş Çalışma Sıcaklığı Aralığı

LM-A024-ETN, -40°C ile +85°C arasındaki çalışma sıcaklığı aralığına sahiptir.

Bu geniş sıcaklık aralığı sayesinde ürün, farklı çevresel koşullarda kullanılabilecek şekilde tasarlanmıştır. Ancak yüksek güçlü LED modüllerde uygun ısı dağılımının sağlanması, ürünün performansı ve uzun süreli çalışma güvenilirliği açısından önemlidir.

Farklı LED Marka Seçenekleri

LED çipleri, müşteri talebine göre farklı marka seçenekleriyle sunulabilir.

Kullanılabilecek LED markaları arasında:

• Cree
• Lumileds
• Samsung
• Seoul
• Nicha

gibi seçenekler bulunabilir.

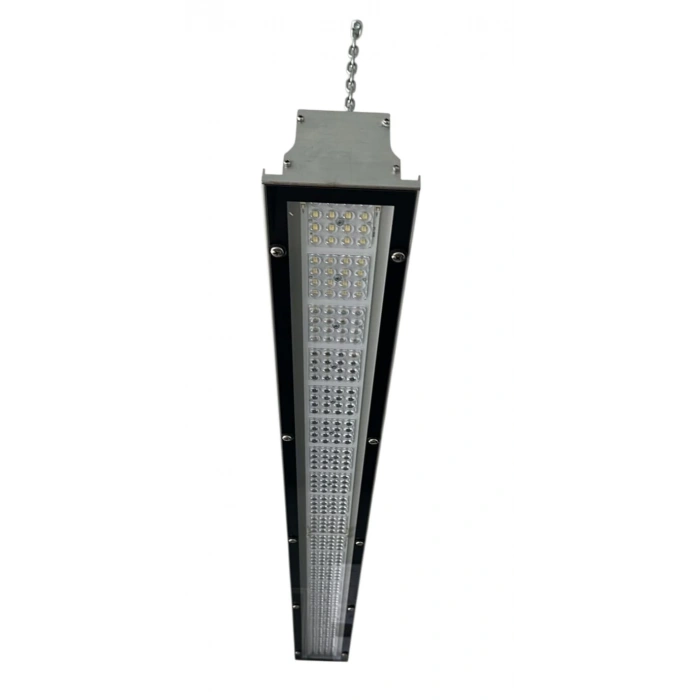

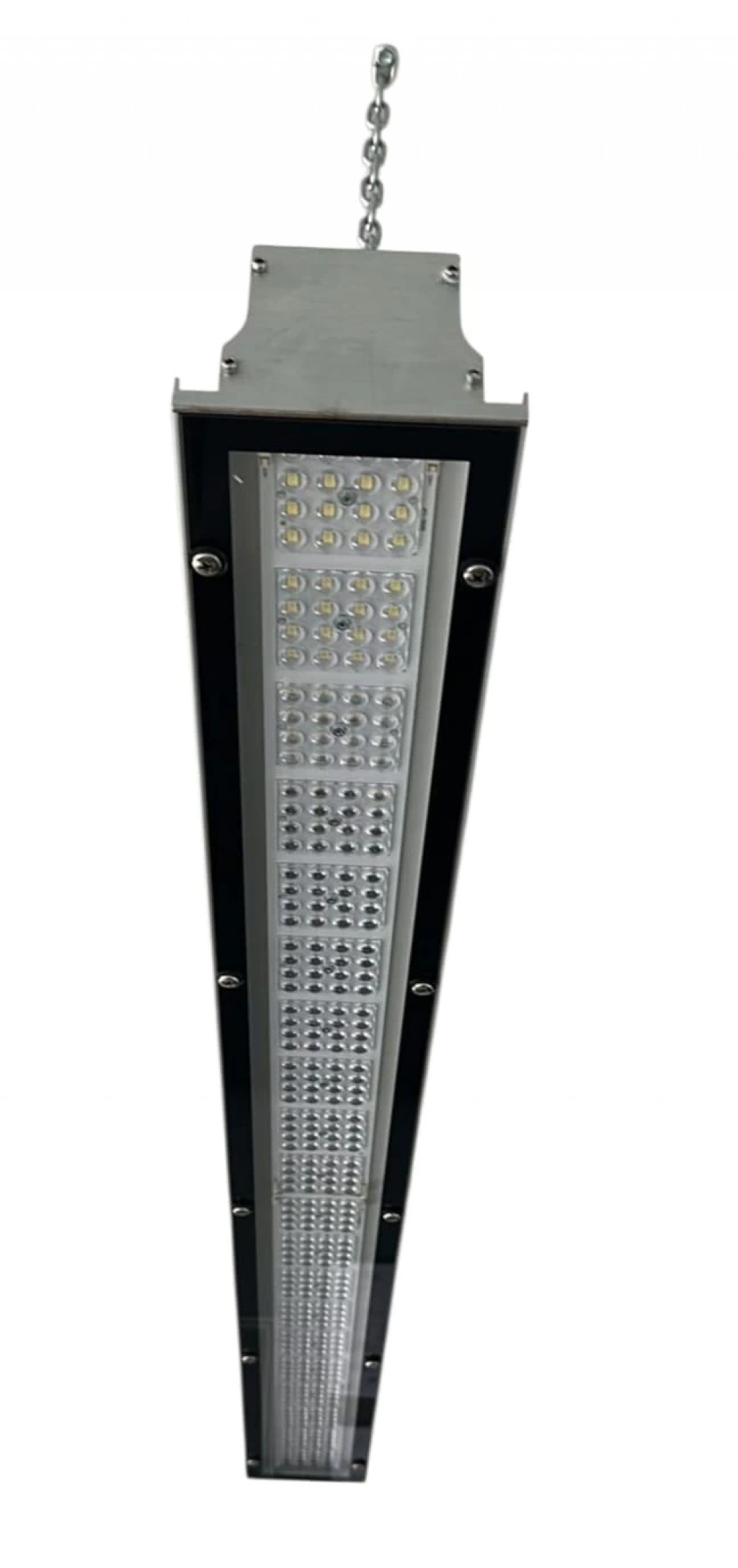

Profesyonel Lineer LED Aydınlatma Uygulamaları

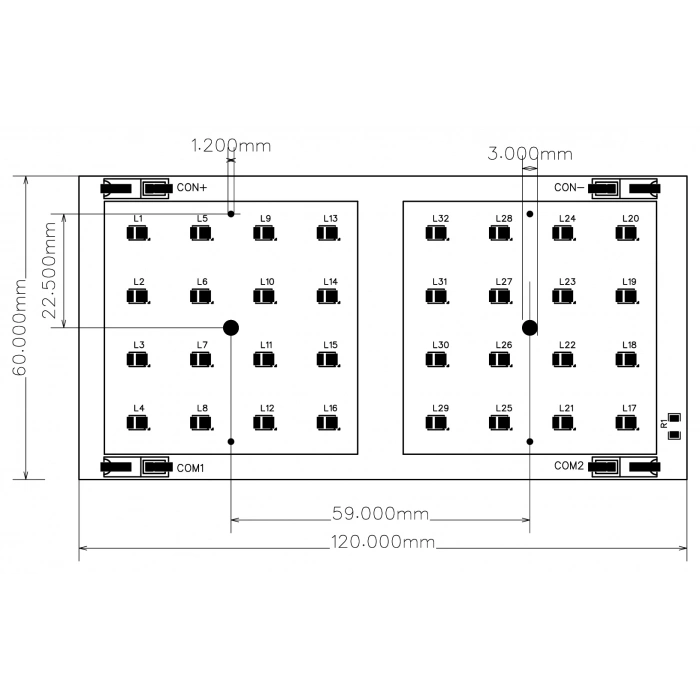

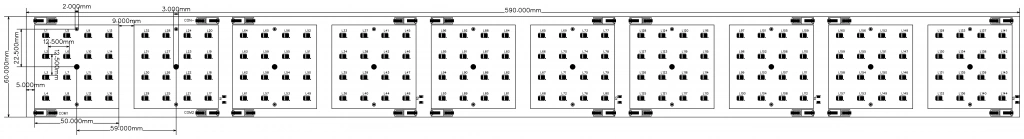

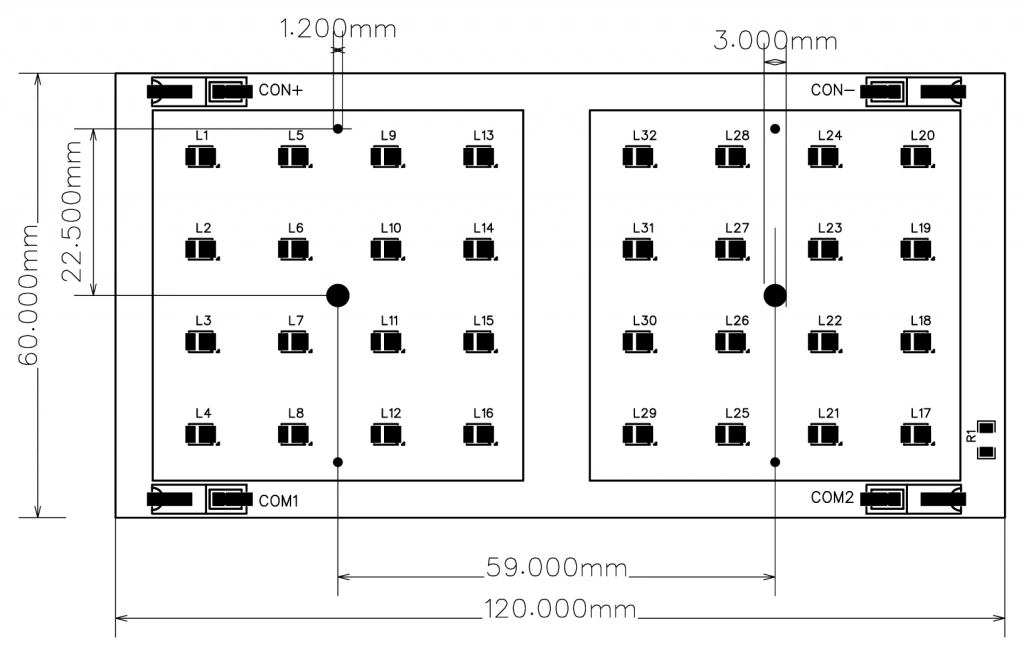

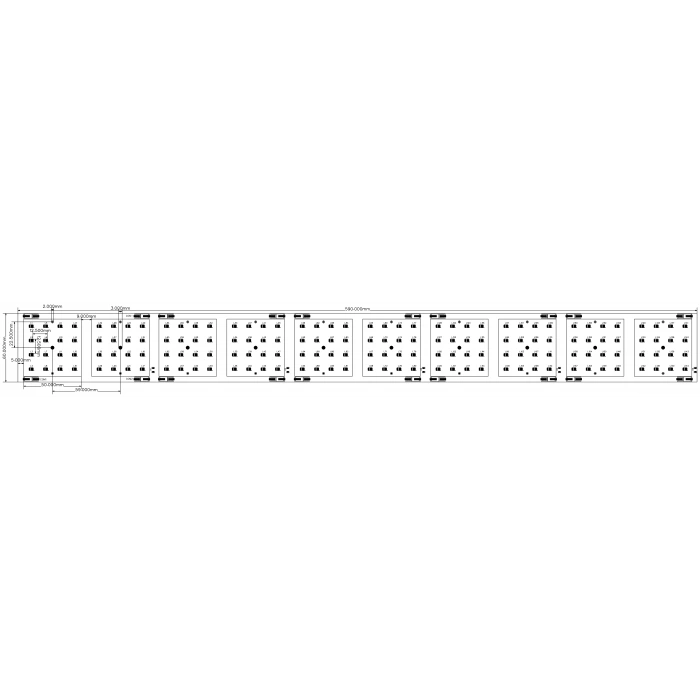

60 × 590 mm ölçülerindeki uzun ve ince formu sayesinde LM-A024-ETN, özellikle yüksek güçlü lineer aydınlatma sistemleri için uygundur.

Kullanım alanları:

• Endüstriyel LED armatürler
• Lineer LED armatürler
• Özel üretim LED projektörler
• Yüksek güçlü özel aydınlatma sistemleri
• Makine ve ekipman aydınlatması
• Ticari aydınlatma çözümleri
• Özel tasarım LED aydınlatma ürünleri
• 4×4 lensli LED armatür sistemleri

Teknik Özellikler

Teknik dokümana göre ürünün 120-130V DC çalışma aralığı, 40-60W güç aralığı, 350-500mA sabit akım seçenekleri ve 5600-9000 lm ışık akısı bulunmaktadır.

Sevkiyat Bilgisi

Minimum 3 adet sevk edilir veya 3'ün katları şeklinde gönderim yapılır.

LM-A024-ETN, yüksek güçlü LED aydınlatma sistemleri geliştiren üreticiler, armatür tasarımcıları ve profesyonel uygulamacılar için güçlü ve esnek bir LED modül çözümüdür. 40W ve 60W güç seçenekleri, 160 adet 2835 LED yapısı, alüminyum PCB teknolojisi ve 4×4 lens uyumluluğu sayesinde farklı özel üretim aydınlatma sistemlerine kolayca entegre edilebilir.
