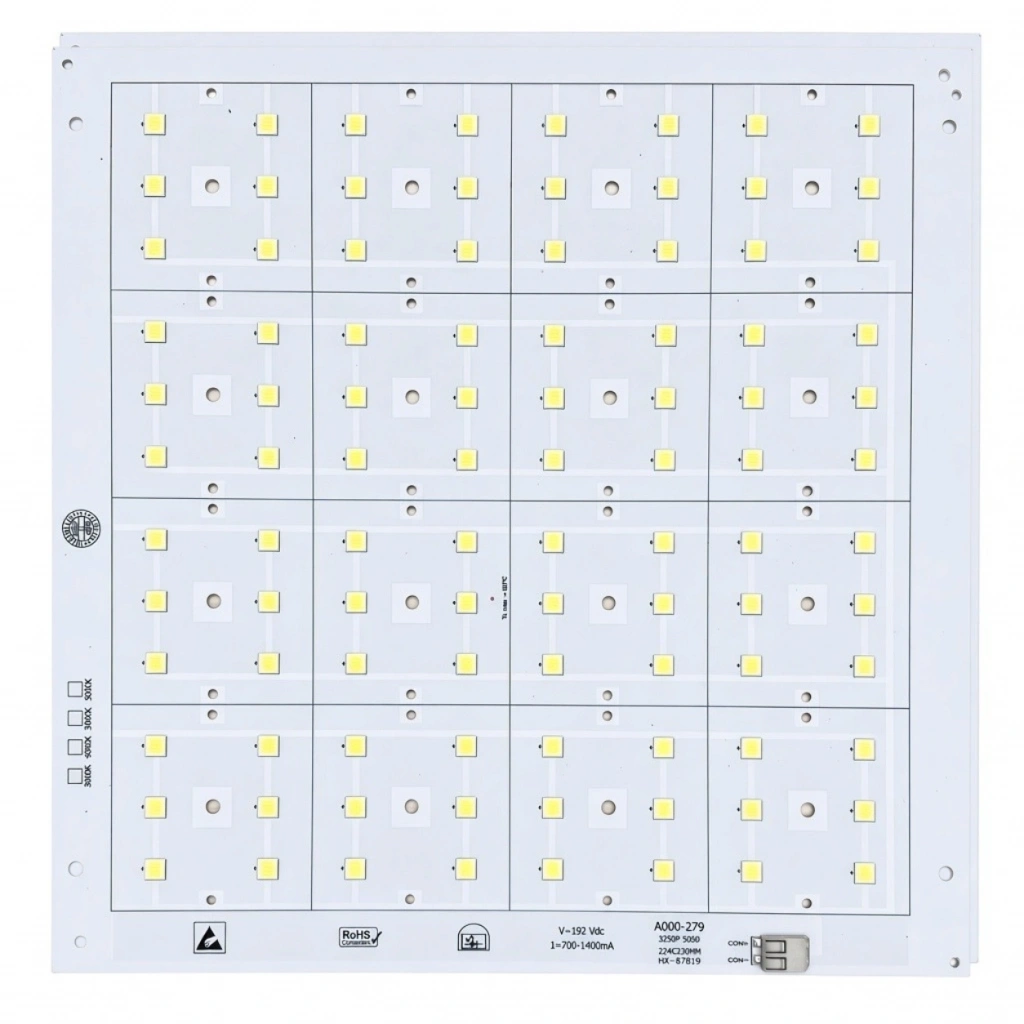

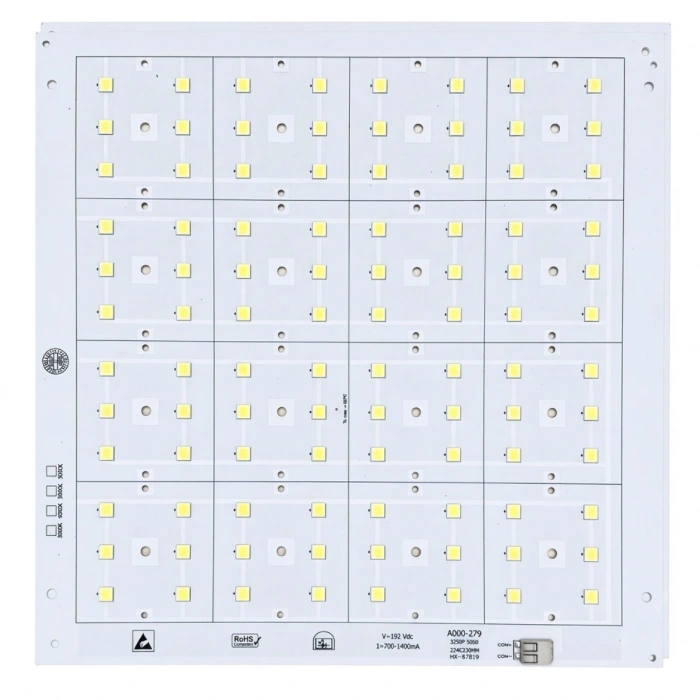

MDA000-279, yüksek güçlü LED projektör üretimi, mevcut projektörlerin LED dönüşümü ve geniş alan aydınlatma uygulamalarında kullanılmak üzere tasarlanmış 200W Projektör LED PCB Modülüdür.
Modül üzerinde 96 adet 5050 tipi 6V LED bulunur. LED'ler 32S3P bağlantı yapısında düzenlenmiştir. Bu bağlantı yapısı sayesinde LED grubunun çalışma gerilimi 192V DC seviyesindedir.
Üzerindeki 6'lı lens sistemi, LED ışığının kontrollü şekilde yönlendirilmesine yardımcı olur ve projektörün optik yapısının oluşturulmasını sağlar.
224 × 230 mm ölçülerindeki modül, uygun mekanik ve termal özelliklere sahip projektör kasalarında kullanılabilir.
MDA000-279, 200W sınıfı yüksek güçlü LED projektörler için geliştirilmiştir.
Modülde bulunan toplam 96 adet 5050 6V LED, şu bağlantı düzenine sahiptir:
Yani:
32 LED seri × 3 paralel kol = 96 LED
6V LED yapısı üzerinden:
32 × 6V = 192V DC
LED çalışma gerilimi elde edilir.
Bu nedenle ürün 220V AC'ye doğrudan bağlanmamalıdır. Modül, teknik özelliklerine uygun sabit akım LED driver ile çalıştırılmalıdır.
MDA000-279 üzerinde 6'lı lens bulunmaktadır.
Lens yapısı, LED'lerin oluşturduğu ışığın daha kontrollü ve yönlendirilmiş şekilde projektör ön yüzüne aktarılmasına yardımcı olur.
Bu yapı sayesinde ürün:
LED + PCB + Optik Lens
kombinasyonu halinde, projektör içerisinde kullanılmaya hazır bir LED ışık kaynağı modülü olarak değerlendirilebilir.
MDA000-279 için:
Uyumlu LED Driver: MOSO 200W
olarak belirtilmiştir.
Elektriksel özellikler:
Uyumlu LED Driver: MOSO 200W
Driver Sayısı: 1 Adet
Driver Çıkış Gerilimi: 156–286V
LED Çalışma Gerilimi: 192V DC
LED Akımı: 350mA
Toplam Akım Aralığı: 700–1400mA
Güç Aralığı: 135–270W
Driver seçiminde LED modülünün çalışma gerilimi, akım değeri ve güç aralığı birlikte dikkate alınmalıdır.
MDA000-279, uygun ölçü ve montaj yapısına sahip LED projektör kasalarının içerisinde kullanılabilir.
Yeni projektör üretiminde temel sistem:
MDA000-279 LED Modül + Uygun LED Driver + Projektör Kasası
şeklinde oluşturulabilir.
Aynı zamanda uygun mekanik ve elektriksel şartlar sağlandığında mevcut LED projektörlerin LED modülünün yenilenmesi veya değiştirilmesi amacıyla da kullanılabilir.
Kasa seçiminde yalnızca 200W güç değerine bakılmamalıdır. PCB ölçüsü, montaj noktaları, lens konumu, termal temas yüzeyi ve kasa iç hacmi kontrol edilmelidir.
200W seviyesindeki LED sistemlerinde ısı yönetimi kritik konulardan biridir.
LED'ler tarafından oluşturulan ısının PCB üzerinden projektör gövdesine veya yeterli kapasitedeki soğutucu yüzeye aktarılması gerekir.
Sağlıklı bir montaj için:
✔ PCB'nin termal yüzeye düzgün oturması
✔ Uygun termal arayüz kullanılması
✔ Kasanın yeterli ısı dağıtım kapasitesine sahip olması
✔ Hava akışı ve çalışma ortamının dikkate alınması
✔ Uzun süreli kullanımda çalışma sıcaklığının kontrol edilmesi
önemlidir.
Doğru termal tasarım, LED performansının korunmasına ve kullanım ömrünün artırılmasına yardımcı olur.
MDA000-279, proje ve tedarik seçeneğine bağlı olarak OSRAM, Seoul veya CREE LED seçenekleriyle üretilebilir.
Üründe kullanılan gerçek LED markasının satış sırasında ürün niteliğinde ayrıca belirtilmesi tavsiye edilir.
MDA000-279 yüksek güçlü aydınlatma uygulamalarında kullanılabilir:
Fabrika ve üretim alanları
Otopark ve açık alanlar
Bina ve cephe aydınlatmaları
Peyzaj ve mimari aydınlatma
Şantiye ve çalışma alanları
Güvenlik aydınlatmaları
Reklam ve tabela aydınlatmaları
Özel projektör ve aydınlatma projeleri
Yüksek güçlü LED projektör uygulamalarına yönelik tasarım.
Modül üzerinde toplam 96 adet 5050 6V LED bulunur.
32 seri × 3 paralel LED bağlantı yapısına sahiptir.
LED grubunun çalışma gerilimi 192V DC seviyesindedir.
Kontrollü ışık yönlendirmesi için 6'lı optik lens sistemi.
200W projektör uygulamalarına uygun geniş PCB yapısı.
| ⚙️ Özellik | ? Değer |
|---|---|
| Ürün Kodu | MDA000-279 |
| Ürün Tipi | Projektör LED PCB Modülü |
| Güç | 200W |
| LED Tipi | 5050 |
| LED Gerilimi | 6V |
| LED Sayısı | 96 Adet |
| Lens | 6'lı Lens |
| Seri Bağlantı | 32S |
| Paralel Bağlantı | 3P |
| LED Çalışma Gerilimi | 192V DC |
| LED Akımı | 350mA |
| Toplam Akım Aralığı | 700–1400mA |
| Güç Aralığı | 135–270W |
| Uyumlu LED Driver | MOSO 200W |
| Driver Sayısı | 1 Adet |
| Driver Çıkış Gerilimi | 156–286V |
| PCB Ölçüsü | 224 × 230 mm |
| LED Markası | OSRAM / Seoul / CREE |
| Kullanım Alanı | LED Projektör |
⚠️ TOPLU SİPARİŞLERDE ÖZEL FİYAT!
Sipariş adedine ve termin süresine bağlı olarak özel fiyat uygulanmaktadır.
⚠️ Yüksek adetli siparişleriniz için özel fiyat teklifi alabilirsiniz.
| Güç | 200 W |
| LED Gerilimi | 6V |
| LED Gücü | 1-6W |
| LED Kasa Tipi | 5050 |
| LED Marka | Cree , Lumileds , Refond |
