MDA000-283 50W 3535 3V 24 LED 6'lı Lensli Projektör LED PCB Modülü

50W 3535 LED Projektör Modülü

MDA000-283 50W 3535 3V 24 LED 6'lı Lensli Projektör LED PCB Modülü, 50W sınıfındaki LED projektörlerin üretimi, uygun projektör kasalarında LED ışık kaynağı dönüşümü ve yüksek güçlü dış mekân aydınlatma uygulamaları için tasarlanmıştır.

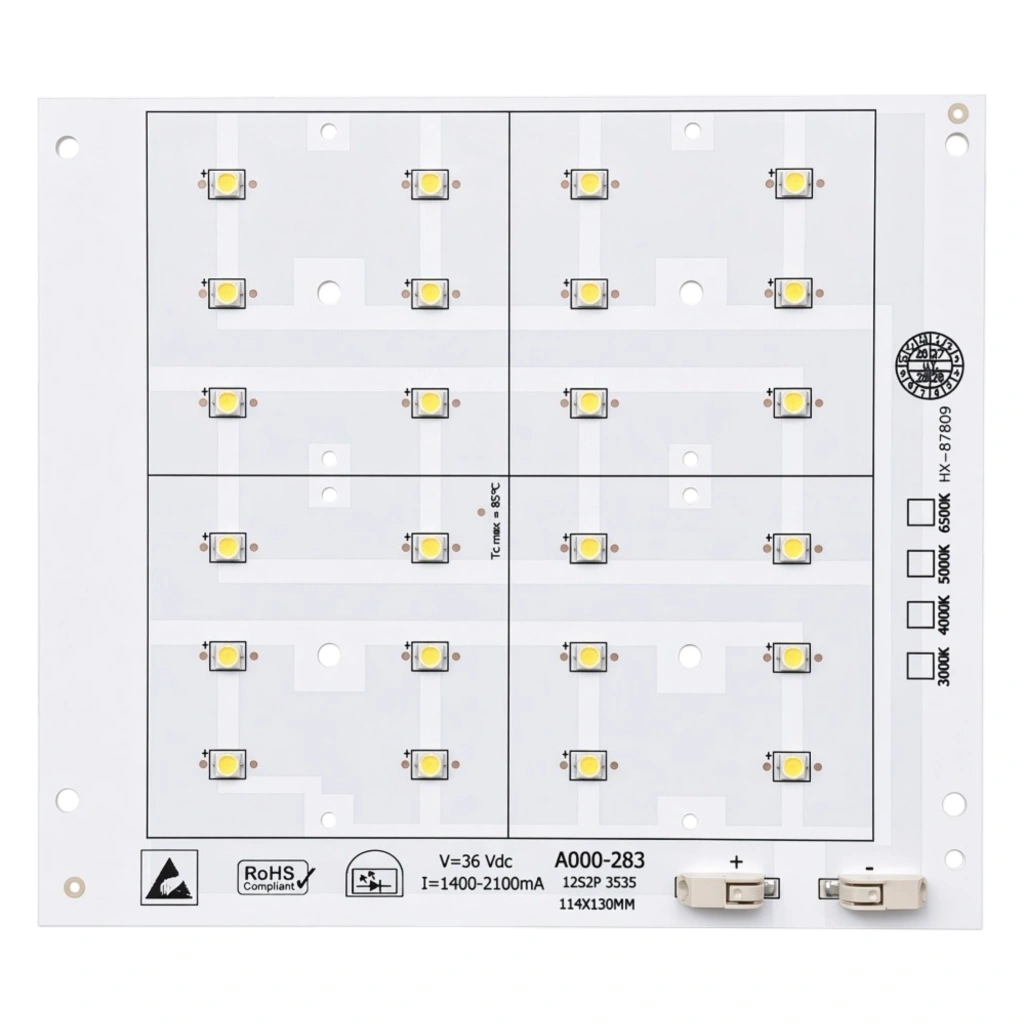

Modül üzerinde toplam 24 adet 3535 tipi 3V LED bulunur. LED'ler 12S2P bağlantı yapısında düzenlenmiştir.

Bu bağlantı yapısıyla LED grubunun çalışma gerilimi:

12 × 3V = 36V DC

seviyesindedir.

Modül üzerinde bulunan 6'lı lens sistemi, LED ışığının kontrollü ve yönlendirilmiş şekilde dağıtılmasına yardımcı olur.

114 × 130 mm ölçülerindeki PCB, uygun projektör kasalarında kullanılmak üzere tasarlanmıştır.

⚡ 50W PROJEKTÖR LED MODÜLÜ

MDA000-283, özellikle 50W sınıfı LED projektör uygulamaları için geliştirilmiştir.

Modül üzerinde bulunan 24 adet 3535 3V LED, aşağıdaki bağlantı düzenine sahiptir:

12S × 2P

Yani:

12 LED seri × 2 paralel kol = 24 LED

3V LED yapısı üzerinden:

12 × 3V = 36V DC

LED çalışma gerilimi elde edilir.

⚠️ Modül 220V AC'ye doğrudan bağlanmamalıdır. Teknik özelliklerine uygun sabit akım LED driver kullanılmalıdır.

6'LI LENS SİSTEMİ

MDA000-283 üzerinde 6'lı optik lens bulunmaktadır.

Lens yapısı, LED ışığının projektör içerisinde daha kontrollü ve yönlendirilmiş şekilde dağıtılmasına yardımcı olur.

Bu yapı sayesinde ürün:

3535 LED + PCB + 6'lı Optik Lens

kombinasyonundan oluşan komple bir Projektör LED Modülü olarak kullanılabilir.

Işık dağılımı; kullanılan lens, projektör kasası, montaj konumu ve uygulama koşullarına bağlı olarak değişebilir.

UYUMLU LED DRIVER

MDA000-283 için Uyumlu LED Driver: 60-1400 olarak belirtilmiştir.

Sistemde 1 adet driver kullanılır.

Driver özellikleri:

• Uyumlu LED Driver: 60-1400

• Driver Sayısı: 1 Adet

• Driver Çıkış Gerilimi: 30–40V

• LED Çalışma Gerilimi: 36V DC

• LED Akımı: 700mA

• Toplam Akım Aralığı: 1400–2100mA

• Güç Aralığı: 50–70W

Driver seçiminde çıkış gerilimi ve sabit akım değerlerinin LED modülün elektriksel özellikleriyle uyumlu olması gerekir.

PROJEKTÖR KASALARINDA KULLANIM

MDA000-283, uygun ölçü ve montaj yapısına sahip LED projektör kasalarında kullanılabilir.

Yeni bir LED projektör oluşturmak için:

MDA000-283 LED Modül + Uyumlu LED Driver + Projektör Kasası

birlikte kullanılabilir.

Mevcut projektörlerde de uygun mekanik ve elektriksel şartlar sağlandığında LED ışık kaynağının yenilenmesi veya değiştirilmesi amacıyla değerlendirilebilir.

⚠️ Kasa seçiminde yalnızca 50W değerinin uygun olması yeterli değildir. PCB ölçüsü, montaj noktaları, lens konumu ve termal temas yüzeyi mutlaka kontrol edilmelidir.

TERMAL YÖNETİM

50W seviyesindeki LED uygulamalarında oluşan ısının PCB ve projektör gövdesi üzerinden etkin şekilde uzaklaştırılması önemlidir.

Montaj sırasında:

• ✔ PCB'nin termal yüzeye düzgün oturması

• ✔ Uygun termal arayüz kullanılması

• ✔ Kasanın yeterli ısı dağıtım kapasitesine sahip olması

• ✔ Uzun süreli çalışmada çalışma sıcaklığının dikkate alınması

önerilir.

Doğru termal montaj, LED modülün performansının ve kullanım ömrünün korunmasına yardımcı olur.

LED MARKASI

MDA000-283, proje ve tedarik seçeneğine bağlı olarak OSRAM, Seoul veya CREE LED seçenekleriyle değerlendirilebilir.

Kullanılan LED markası, ürünün ilgili üretim veya tedarik konfigürasyonuna göre belirlenebilir.

KULLANIM ALANLARI

MDA000-283;

Bahçe ve Peyzaj Aydınlatmaları

Otopark Aydınlatmaları

Bina ve Cephe Aydınlatmaları

Endüstriyel Alanlar

Güvenlik Aydınlatmaları

Reklam ve Tabela Projektörleri

Şantiye ve Çalışma Alanları

Özel LED Projektör Uygulamaları

için kullanılabilir.

⭐ ÖNE ÇIKAN ÖZELLİKLER

50W LED Projektör Modülü

50W sınıfı LED projektör uygulamalarına yönelik tasarım.

24 Adet 3535 3V LED

Modül üzerinde toplam 24 adet 3535 3V LED bulunur.

⚡ 12S2P LED Dizilimi

12 Seri × 2 Paralel bağlantı yapısına sahiptir.

36V DC LED Çalışma Gerilimi

LED grubunun çalışma gerilimi 36V DC seviyesindedir.

6'lı Lens

LED ışığının kontrollü şekilde yönlendirilmesine yardımcı olan 6'lı optik lens sistemi bulunur.

114 × 130 mm PCB

50W projektör uygulamalarına uygun 114 × 130 mm PCB ölçüsüne sahiptir.
