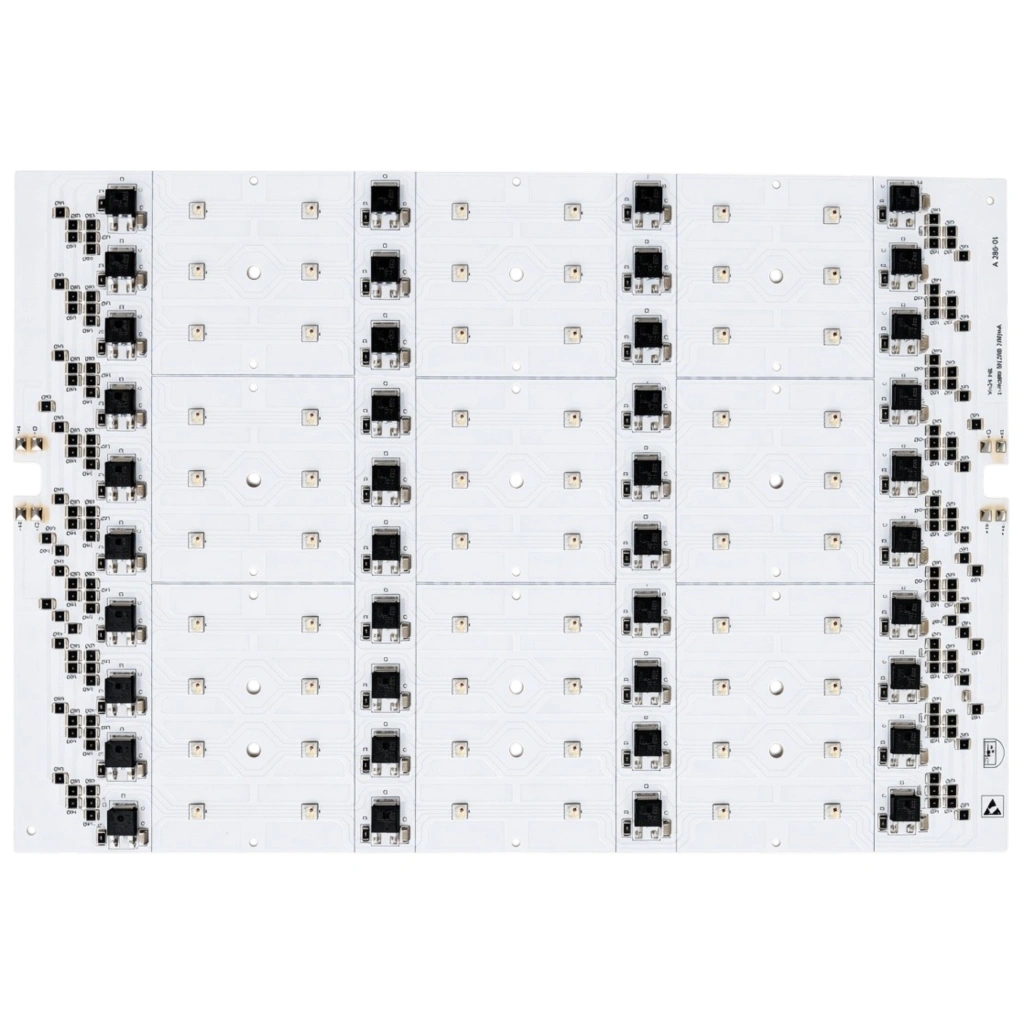

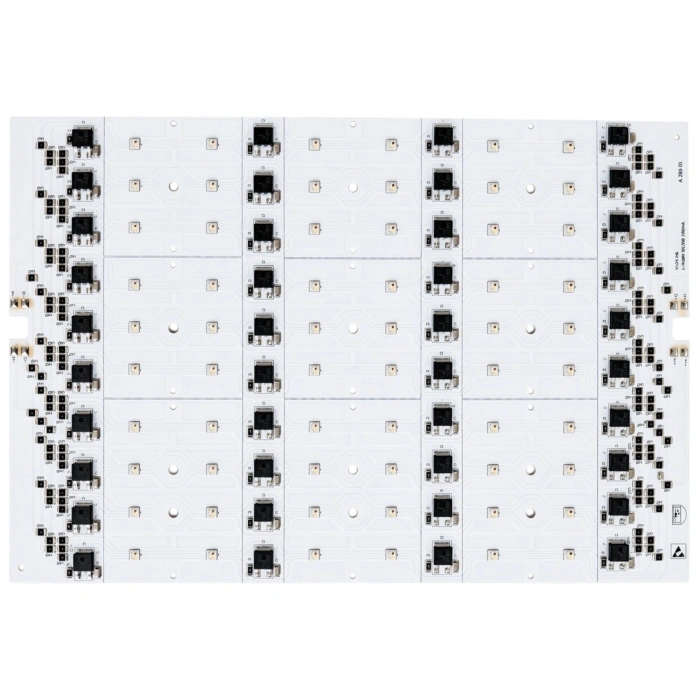

MDA280-01, profesyonel renkli aydınlatma sistemlerinde kullanılmak üzere tasarlanmış, üzerinde 54 adet 3535 RGBW LED bulunan yüksek güçlü LED modül yapısıdır.
Modül, 151 × 249 mm ölçülerinde ve 1,6 mm kalınlığında alüminyum PCB üzerine tasarlanmıştır. PCB üzerinde 35 µm bakır kullanılması, LED'lerin elektriksel bağlantılarının oluşturulmasının yanı sıra yüksek güçlü çalışma sırasında oluşan ısının PCB üzerinden dağıtılmasına katkı sağlayan bir yapı sunar.
24V DC çalışma gerilimine sahip MDA280-01, RGBW renk kanallarının ayrı ayrı kontrol edilmesine olanak sağlayan yapısıyla hem dekoratif hem de profesyonel aydınlatma uygulamalarında kullanılabilir.
Modül; uygun RGB/RGBW kontrol cihazları ile kullanılabildiği gibi, uygun DMX decoder üzerinden profesyonel DMX kontrol sistemlerine de entegre edilebilir.
MDA280-01 üzerinde toplam 54 adet 3535 RGBW LED bulunmaktadır.
RGBW teknolojisi, klasik RGB sistemlerinden farklı olarak dört ayrı renk kanalını bir araya getirir:
R – Red / Kırmızı
G – Green / Yeşil
B – Blue / Mavi
W – White / Beyaz
RGB kanallarının kombinasyonu ile çok farklı renk tonları oluşturulabilirken, ayrı beyaz kanal sayesinde gerçek beyaz ışık üretimi ve beyaz ışık seviyesinin kontrol edilmesi mümkün olur.
Bu yapı; renk değiştirme, renk geçişleri, dimleme, sabit renk uygulamaları ve farklı ışık efektlerinin oluşturulmasına olanak sağlar.
MDA280-01, 24V DC besleme ile çalışacak şekilde tasarlanmıştır.
LED'lerin bağlantı yapısında her renk kanalı için:
6 LED seri × 9 grup
olacak şekilde bir yapı kullanılmıştır.
Bu bağlantı mimarisi, modülün RGBW kanallarının kontrollü şekilde çalıştırılmasına olanak verir.
Her kanal için çalışma akımı yaklaşık 200–250 mA seviyesindedir.
RGBW kanallarının tamamının aynı anda yüksek seviyede çalıştırılması durumunda modülün toplam güç tüketimi yaklaşık 220 W seviyesine ulaşabilir.
Not: Yaklaşık 220 W değeri, RGBW kanallarının tamamının tam güçte çalıştırıldığı maksimum çalışma senaryosunu ifade eder. Gerçek güç tüketimi seçilen renk, kanal seviyesi ve kontrol senaryosuna göre değişebilir.
MDA280-01'in LED bağlantısı, her renk kanalı için 6 LED'in seri bağlandığı 9 grup şeklinde oluşturulmuştur.
Bu yapı sayesinde modül üzerindeki LED grupları belirli bir elektriksel düzen içerisinde çalışır ve RGBW kanallarının ayrı şekilde kontrol edilmesine imkân sağlar.
Özellikle profesyonel LED armatür tasarımlarında bu yapı; kontrol elektroniği, güç kaynağı ve LED modülünün birlikte projelendirilmesine uygun bir altyapı oluşturur.
MDA280-01, uygun özelliklere sahip RGB/RGBW LED kontrol cihazları ile kullanılabilir.
Kontrol sistemine bağlı olarak;
✨Renk seçimi
✨Parlaklık ayarı
✨Renk geçişleri
✨ Dinamik ışık efektleri
✨Renk karışımları
✨Beyaz kanal kontrolü
gibi farklı aydınlatma senaryoları oluşturulabilir.
Bu sayede modül, sabit renkli uygulamalardan dinamik ve programlanabilir renkli aydınlatma sistemlerine kadar farklı projelerde değerlendirilebilir.
MDA280-01, uygun bir DMX decoder kullanılarak profesyonel DMX kontrol sistemlerine entegre edilebilir.
DMX tabanlı sistemlerde modülün RGBW kanalları kontrol altyapısına bağlanarak merkezi ve programlanabilir aydınlatma senaryoları oluşturulabilir.
Örneğin:
DMX Controller → DMX Decoder → MDA280-01 RGBW LED Modül
şeklinde bir sistem kurulabilir.
DMX entegrasyonu sayesinde birden fazla LED modülünün aynı sistem içerisinde senkronize edilmesi, farklı renk ve parlaklık senaryolarının uygulanması ve profesyonel aydınlatma otomasyonlarının oluşturulması mümkün olur.
Önemli: MDA280-01 doğrudan DMX sinyali alan bir kontrol cihazı değildir. DMX sistemlerinde kullanım için uygun özelliklere sahip DMX decoder/kontrol elektroniği gereklidir.
MDA280-01'in temelini 1,6 mm kalınlığında alüminyum PCB oluşturmaktadır.
PCB üzerinde bulunan 35 µm bakır katman, LED'lerin elektriksel bağlantılarının oluşturulmasını sağlar.
Alüminyum PCB yapısı, özellikle yüksek güçlü LED uygulamalarında termal yönetim açısından önemli bir avantaj sağlar. LED'lerden oluşan ısının uygun bir armatür gövdesine veya soğutucu yüzeye aktarılmasına yardımcı olur.
Yaklaşık 220 W seviyesine ulaşabilen maksimum güç nedeniyle modülün kullanılacağı sistemde uygun bir soğutucu, metal gövde veya termal tasarım yapılması gerekir.
LED modülün performansının ve kullanım ömrünün korunması için LED'lerin çalışma sıcaklığının uygun seviyelerde tutulması önemlidir.
MDA280-01; RGBW renk kontrolünün gerekli olduğu profesyonel LED aydınlatma projelerinde kullanılabilir.
Mimari RGBW aydınlatma
Bina ve cephe aydınlatmaları
Otel ve AVM projeleri
Mağaza ve showroom aydınlatmaları
Sahne ve etkinlik aydınlatmaları
Eğlence ve dekoratif aydınlatma
Gece mimarisi ve renkli cephe uygulamaları
Eğlence mekânları
Özel renk efektleri
DMX kontrollü aydınlatma sistemleri
Özel tasarım LED armatürler
Proje bazlı profesyonel LED aydınlatma sistemleri
151 × 249 mm ölçülerindeki MDA280-01, 54 adet 3535 RGBW LED'i kompakt bir PCB üzerinde bir araya getirir.
Bu yapı, özel olarak tasarlanan LED armatür gövdelerine, metal kasalara ve profesyonel aydınlatma sistemlerine entegre edilebilir.
Modülün kullanılacağı armatür tasarımında PCB ölçülerinin yanı sıra güç kaynağı kapasitesi, kablo kesiti, kontrol cihazı/decoder kapasitesi ve termal yapı birlikte değerlendirilmelidir.
| Özellik | Değer |
|---|---|
| Ürün Kodu | MDA280-01 |
| Ürün Tipi | Profesyonel RGBW LED Modül |
| LED Tipi | 3535 RGBW |
| LED Sayısı | 54 Adet |
| Renk Kanalları | RGB + White |
| Çalışma Gerilimi | 24V DC |
| PCB Malzemesi | Alüminyum PCB / MCPCB |
| PCB Kalınlığı | 1,6 mm |
| Bakır Kalınlığı | 35 µm |
| PCB Ölçüsü | 151 × 249 mm |
| LED Bağlantısı | 6 LED seri |
| Grup Yapısı | 9 grup / kanal |
| Kanal Akımı | 200–250 mA |
| Maksimum Toplam Güç | Yaklaşık 220 W |
| Kontrol Uyumluluğu | RGB / RGBW Controller |
| DMX Kullanımı | Uygun DMX Decoder üzerinden |
| Uygulama | Profesyonel RGBW LED Aydınlatma |
MDA280-01, yüksek güçlü RGBW aydınlatma projeleri için geliştirilen profesyonel bir LED modül çözümüdür.
54 adet 3535 RGBW LED + 24V DC çalışma + 151×249 mm alüminyum PCB + 35 µm bakır + 6'lı seri / 9 grup LED yapısı, modülü özel tasarım ve profesyonel aydınlatma sistemleri için uygun bir çözüm haline getirir.
İster RGB/RGBW kontrol cihazı ile renkli aydınlatma sistemi oluşturun, ister uygun DMX decoder üzerinden profesyonel DMX altyapısına entegre edin.
MDA280-01 ile RGB renklerin gücünü beyaz ışığın esnekliğiyle birleştirin. ?
