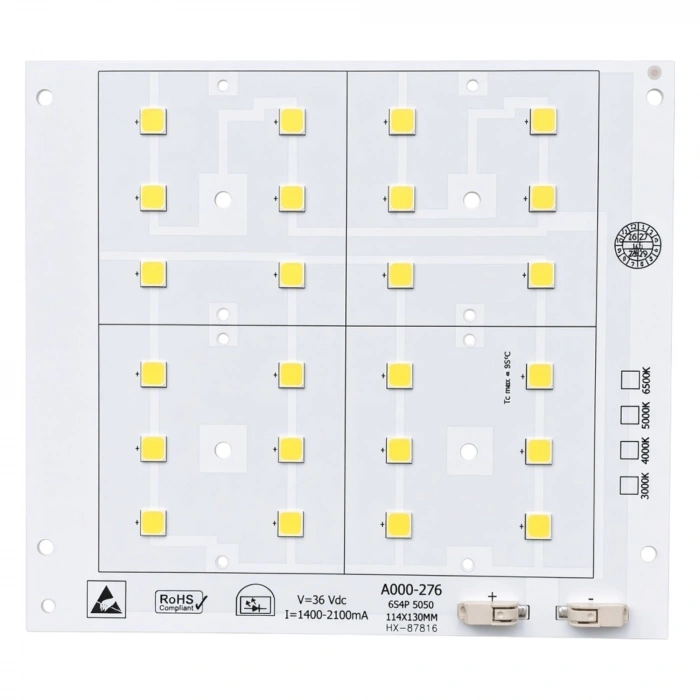

MDA000-276 50W 5050 6V 24 LED 6'lı Lensli Projektör LED PCB Modülü

50W Yüksek Güçlü Projektör LED Modülü

MDA000-276, yüksek güçlü LED projektörlerin üretimi, yenilenmesi ve LED dönüşüm uygulamalarında kullanılmak üzere geliştirilmiş 50W projektör LED PCB modülüdür.

Modül üzerinde 24 adet 5050 LED bulunur ve kullanılan LED'ler 6V çalışma gerilimine sahiptir. LED'lerin optik performansını desteklemek amacıyla her LED grubunda 6'lı lens yapısı kullanılır. Bu yapı, projektör uygulamalarında ışığın belirli bir açıyla yönlendirilmesine ve daha kontrollü bir ışık dağılımı elde edilmesine yardımcı olur.

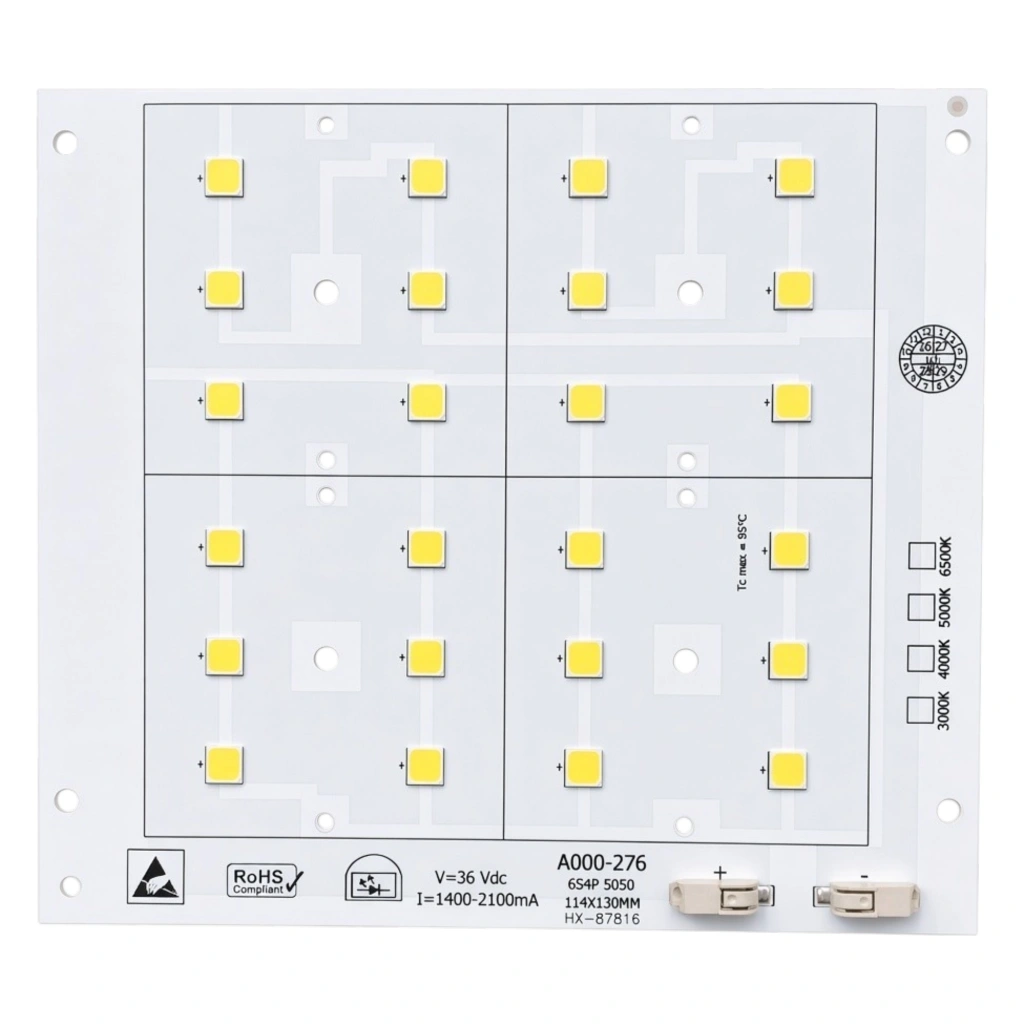

MDA000-276'nın 114 × 130 mm PCB ölçüsü, uygun ölçülere sahip projektör kasalarında kullanılmasına olanak sağlar. LEDVARSA'nın 50W sınıfındaki ventilli projektör kasası da 50W LED modül kullanımına yönelik olarak tasarlanmıştır.

Bu ürün, standart bir projektördeki LED ışık kaynağının yerine profesyonel LED PCB modül çözümü olarak değerlendirilebilir. Özellikle kendi projektörünü üretmek isteyen imalatçılar, mevcut projektörünü LED modül ile yenilemek isteyen kullanıcılar ve özel aydınlatma projeleri için uygun bir çözümdür.

5050 6V LED TEKNOLOJİSİ

MDA000-276 üzerinde 24 adet 5050 LED kullanılmaktadır.

LED'lerin 6V yapısı sayesinde modül, yüksek güçlü projektör uygulamalarında kullanılabilecek uygun seri-paralel LED bağlantı mimarisine sahiptir.

Modülün bağlantı yapısı:

6S × 4P

şeklindedir.

Yani LED'ler 6'lı seri gruplar halinde düzenlenmiş ve bu gruplardan 4 paralel kol oluşturulmuştur.

Bu bağlantı sonucunda modülün LED çalışma gerilimi yaklaşık 36V DC seviyesindedir.

6'LI LENS OPTİĞİ

MDA000-276'nın önemli özelliklerinden biri 6'lı lens yapısıdır.

Lensler, LED'lerden çıkan ışığın kontrol edilmesine ve projektörün optik sistemine uygun şekilde yönlendirilmesine yardımcı olur.

Bu nedenle ürün yalnızca standart bir LED PCB olarak değil, LED + PCB + optik lens kombinasyonu şeklinde projektör ışık kaynağı olarak değerlendirilebilir.

Bu yapı özellikle:

• LED projektör
• Saha aydınlatması
• Otopark projektörü
• Fabrika çevre aydınlatması
• Bahçe ve peyzaj projektörü
• Cephe aydınlatması

gibi yüksek güçlü uygulamalarda avantaj sağlar.

⚡ 50W PROJEKTÖR UYGULAMASI

MDA000-276, 50W sınıfındaki LED projektör sistemleri için tasarlanmıştır.

Ürün, tek başına doğrudan 220V'a bağlanan bir LED değildir. Uygun sabit akım LED driver ile çalıştırılmalıdır.

Tablodaki sistem yapısına göre:

LED çalışma gerilimi: 36V DC
LED nominal akımı: 350mA
Akım aralığı: 1400–2100mA
Driver: 60-1400
Driver sayısı: 1

Bu nedenle ürün seçilirken yalnızca watt değerine değil, LED bağlantı yapısına ve gerekli sabit akım driver özelliklerine de dikkat edilmelidir.

DRIVER İLE BİRLİKTE KULLANIM

MDA000-276, sabit akım LED driver ile kullanılmalıdır.

Ürün için tabloda belirtilen driver:

60-1400

olarak verilmiştir.

Driver seçiminde LED modülün:

• LED bağlantı şekli
• LED çalışma gerilimi
• LED akımı
• toplam güç değeri

birlikte değerlendirilmelidir.

Yanlış akım veya uygun olmayan driver kullanılması LED'lerin zarar görmesine ve modülün çalışma performansının düşmesine neden olabilir.

PROJEKTÖR KASASI İLE KULLANIM

MDA000-276'nın temel kullanım amacı, uygun projektör kasası içerisine monte edilerek tam bir LED projektör sistemi oluşturulmasıdır.

LEDVARSA'da bulunan 50W sınıfındaki ventilli projektör kasası, 50W LED modül kullanımına yönelik olarak tasarlanmış alüminyum gövdeli bir kasa çözümüdür. Kasa 220 × 200 × 50 mm ölçülerinde olup ısı dağılımını destekleyen ventilli yapıya sahiptir.

Bu nedenle MDA000-276 gibi yüksek güçlü LED PCB modüllerinde PCB ile kasa/heatsink arasında doğru mekanik temas ve yeterli termal yönetim büyük önem taşır.

Not: Kasa uyumluluğunda yalnızca watt değerinin aynı olması yeterli değildir. PCB ölçüsü, montaj delikleri, optik yapı ve mekanik yerleşim mutlaka kontrol edilmelidir.

TERMAL YÖNETİM

50W sınıfındaki yüksek güçlü LED modüllerde oluşan ısının PCB'den projektör gövdesine etkin şekilde aktarılması LED ömrü ve ışık performansı açısından önemlidir.

MDA000-276'nın alüminyum tabanlı projektör PCB yapısının uygun termal yüzey üzerine monte edilmesi ve termal macun/termal arayüz malzemesinin doğru şekilde kullanılması önerilir.

Özellikle uzun süre sürekli çalışan projektörlerde yeterli ısı tahliyesi sağlanmalıdır.

KİMLER İÇİN UYGUN?

MDA000-276 özellikle:

LED projektör üreticileri

Aydınlatma armatürü imalatçıları

LED dönüşüm yapan firmalar

Elektrik ve aydınlatma uygulamacıları

Özel projektör tasarlayan mühendislik firmaları

Bakım ve yenileme yapan teknik servisler

için uygun bir LED PCB çözümüdür.

LEDVARSA'nın mevcut ürün yapısında projektör LED modülleri ayrı bir ürün grubu altında sunuluyor; bu nedenle bu ürünü Projektör LED Modüller kategorisinde konumlandırmak doğru olur.

KULLANILABİLEN LED MARKALARI

MDA000-276 üretiminde kullanılan LED'ler projeye ve tedarik seçeneğine göre OSRAM, Seoul veya CREE gibi profesyonel LED markalarından tercih edilebilir.

Burada önemli olan nokta, ürün sayfasında “LED Markası” niteliğinin stoktaki gerçek LED markasına göre belirtilmesi. Böylece müşteriye yanlış marka taahhüdü verilmemiş olur.

KULLANIM ALANLARI

• LED projektör üretimi
• 50W LED projektör uygulamaları
• Projektör LED dönüşümü
• Dış alan aydınlatmaları
• Otopark aydınlatmaları
• Bahçe ve peyzaj projektörleri
• Fabrika ve depo çevresi
• Saha aydınlatması
• Bina ve cephe aydınlatması
• Güvenlik aydınlatması
• Reklam ve tabela projektörleri
• Özel LED aydınlatma projeleri

TEKNİK ÖZELLİKLER

⭐ NEDEN MDA000-276?

50W güç: Projektör uygulamalarında güçlü bir LED ışık kaynağı oluşturmak için tasarlanmıştır.

24 adet 5050 LED: 6V LED yapısına sahip 24 LED kullanır.

6'lı lens: LED ışığını projektör optik sistemine uygun şekilde yönlendirmeye yardımcı olur.

6S4P bağlantı: 6 LED seri ve 4 paralel kol yapısıyla 36V DC LED çalışma yapısı oluşturur.

114 × 130 mm PCB: Kompakt 50W projektör modül yapısı sağlar.

Değiştirilebilir LED modül yaklaşımı: Uygun projektör kasasıyla birlikte standart LED ışık kaynağına alternatif modül çözümü olarak kullanılabilir.
