MDA000-284 100W 3535 3V 46 LED 8'li Lensli Projektör LED PCB Modülü

100W 3535 LED Projektör Modülü

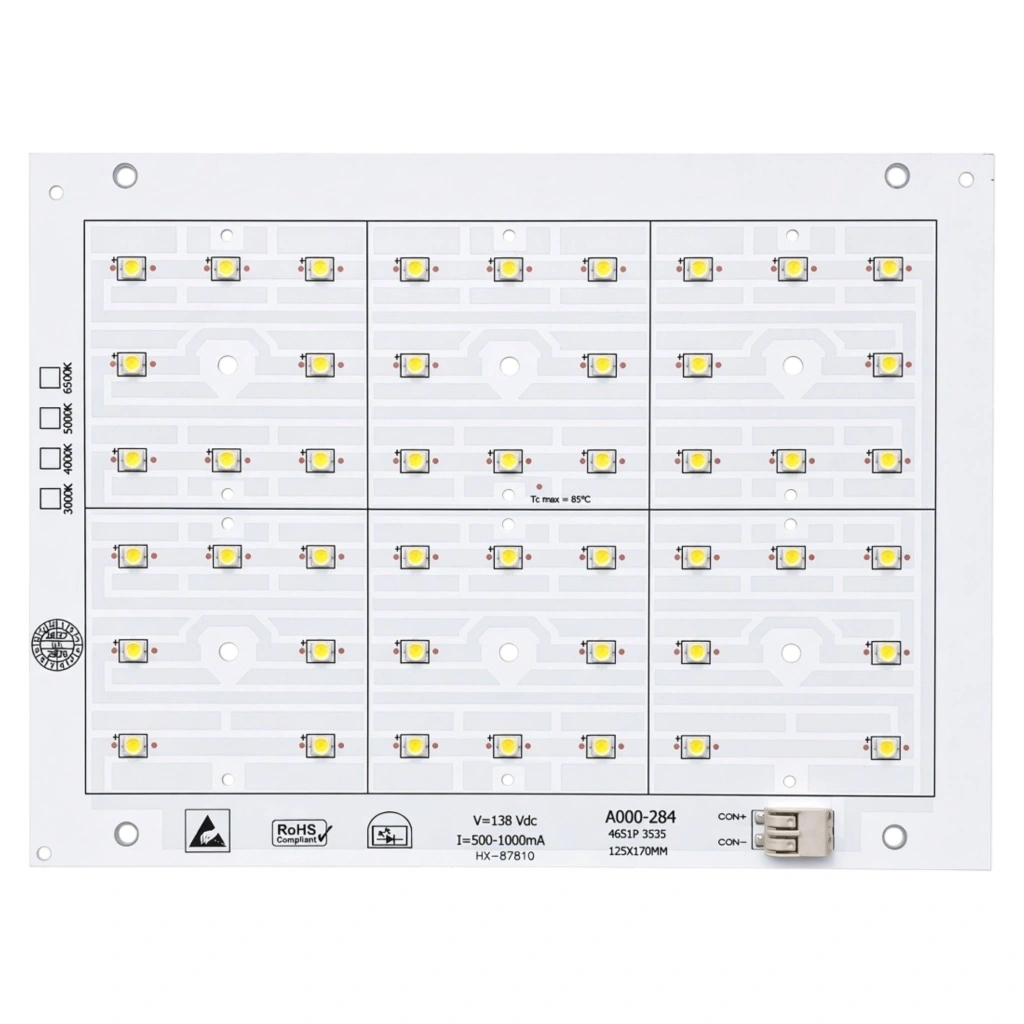

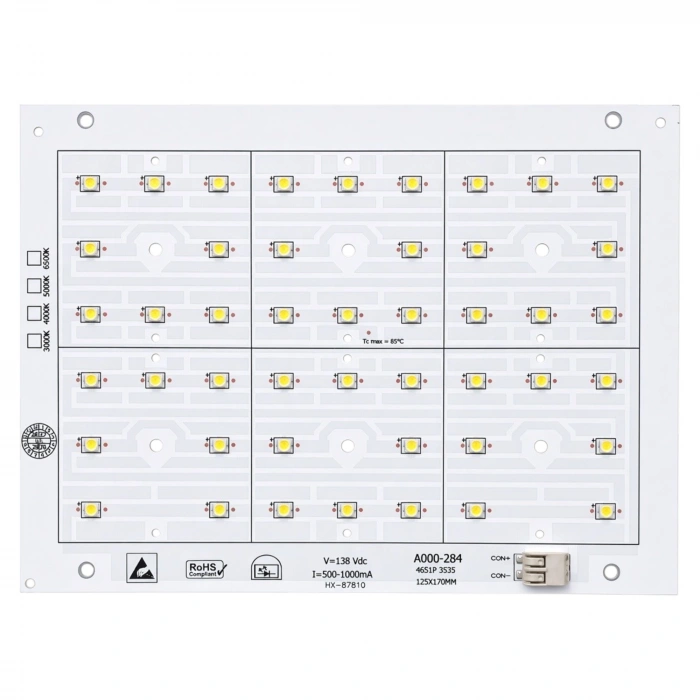

MDA000-284 100W 3535 3V 46 LED 8'li Lensli Projektör LED PCB Modülü, 100W sınıfındaki LED projektörlerin üretimi, uygun projektör kasalarında LED ışık kaynağı dönüşümü ve yüksek güçlü dış mekân aydınlatma uygulamaları için tasarlanmıştır.

Modül üzerinde toplam 46 adet 3535 tipi 3V LED bulunmaktadır. LED'ler 46S1P bağlantı yapısında düzenlenmiştir.

Bu bağlantı yapısıyla LED grubunun çalışma gerilimi:

46 × 3V = 138V DC

seviyesindedir.

Modül üzerinde bulunan 8'li lens sistemi, LED ışığının kontrollü ve yönlendirilmiş şekilde dağıtılmasına yardımcı olur.

125 × 170 mm ölçülerindeki PCB, uygun projektör kasalarında kullanılmak üzere tasarlanmıştır.

⚡ 100W PROJEKTÖR LED MODÜLÜ

MDA000-284, özellikle 100W sınıfı LED projektör uygulamaları için geliştirilmiştir.

Modül üzerinde bulunan 46 adet 3535 3V LED, aşağıdaki bağlantı düzenine sahiptir:

46S × 1P

Yani:

46 LED seri × 1 paralel kol = 46 LED

3V LED yapısı üzerinden:

46 × 3V = 138V DC

LED çalışma gerilimi elde edilir.

⚠️ Modül 220V AC'ye doğrudan bağlanmamalıdır. Teknik özelliklerine uygun sabit akım LED driver kullanılmalıdır.

8'Lİ LENS SİSTEMİ

MDA000-284 üzerinde 8'li optik lens bulunmaktadır.

Lens yapısı, LED ışığının projektör içerisinde daha kontrollü ve yönlendirilmiş şekilde dağıtılmasına yardımcı olur.

Bu yapı sayesinde ürün:

3535 LED + PCB + 8'li Optik Lens

kombinasyonundan oluşan komple bir Projektör LED Modülü olarak kullanılabilir.

Işık dağılımı; kullanılan lens, projektör kasası, montaj konumu ve uygulama koşullarına bağlı olarak değişebilir.

UYUMLU LED DRIVER

MDA000-284 için Uyumlu LED Driver: MOSO 100W olarak belirtilmiştir.

Sistemde 1 adet driver kullanılır.

Driver özellikleri:

• Uyumlu LED Driver: MOSO 100W

• Driver Sayısı: 1 Adet

• Driver Çıkış Gerilimi: 72–143V

• LED Çalışma Gerilimi: 138V DC

• LED Akımı: 700mA

• Toplam Akım Aralığı: 500–1000mA

• Güç Aralığı: 70–140W

Driver seçiminde çıkış gerilimi ve sabit akım değerlerinin LED modülün elektriksel özellikleriyle uyumlu olması gerekir.

PROJEKTÖR KASALARINDA KULLANIM

MDA000-284, uygun ölçü ve montaj yapısına sahip 100W sınıfı LED projektör kasalarında kullanılabilir.

Yeni bir LED projektör oluşturmak için:

MDA000-284 LED Modül + Uyumlu LED Driver + Projektör Kasası

birlikte kullanılabilir.

Mevcut projektörlerde de uygun mekanik ve elektriksel şartlar sağlandığında LED ışık kaynağının yenilenmesi veya değiştirilmesi amacıyla değerlendirilebilir.

⚠️ Kasa seçiminde yalnızca 100W değerinin uygun olması yeterli değildir. PCB ölçüsü, montaj noktaları, lens konumu ve termal temas yüzeyi mutlaka kontrol edilmelidir.

TERMAL YÖNETİM

100W seviyesindeki LED uygulamalarında oluşan ısının PCB ve projektör gövdesi üzerinden etkin şekilde uzaklaştırılması önemlidir.

Montaj sırasında:

• ✔ PCB'nin termal yüzeye düzgün oturması

• ✔ Uygun termal arayüz kullanılması

• ✔ Kasanın yeterli ısı dağıtım kapasitesine sahip olması

• ✔ Uzun süreli çalışmada çalışma sıcaklığının dikkate alınması

önerilir.

Doğru termal montaj, LED modülün performansının ve kullanım ömrünün korunmasına yardımcı olur.

LED MARKASI

MDA000-284, proje ve tedarik seçeneğine bağlı olarak OSRAM, Seoul veya CREE LED seçenekleriyle değerlendirilebilir.

Kullanılan LED markası, ürünün ilgili üretim veya tedarik konfigürasyonuna göre belirlenebilir.

KULLANIM ALANLARI

MDA000-284;

Bahçe ve Peyzaj Aydınlatmaları

Otopark Aydınlatmaları

Bina ve Cephe Aydınlatmaları

Endüstriyel Alanlar

Güvenlik Aydınlatmaları

Reklam ve Tabela Projektörleri

Şantiye ve Çalışma Alanları

Özel LED Projektör Uygulamaları

için kullanılabilir.

⭐ ÖNE ÇIKAN ÖZELLİKLER

100W LED Projektör Modülü

100W sınıfı LED projektör uygulamalarına yönelik tasarım.

46 Adet 3535 3V LED

Modül üzerinde toplam 46 adet 3535 3V LED bulunur.

⚡ 46S1P LED Dizilimi

46 Seri × 1 Paralel bağlantı yapısına sahiptir.

138V DC LED Çalışma Gerilimi

LED grubunun çalışma gerilimi 138V DC seviyesindedir.

8'li Lens

LED ışığının kontrollü şekilde yönlendirilmesine yardımcı olan 8'li optik lens sistemi bulunur.

125 × 170 mm PCB

100W projektör uygulamalarına uygun 125 × 170 mm PCB ölçüsüne sahiptir.

TEKNİK ÖZELLİKLER
