MDA000-280 300W 5050 6V 120 LED 6'lı Lensli Projektör LED PCB Modülü

300W Yüksek Güçlü Projektör LED Modülü

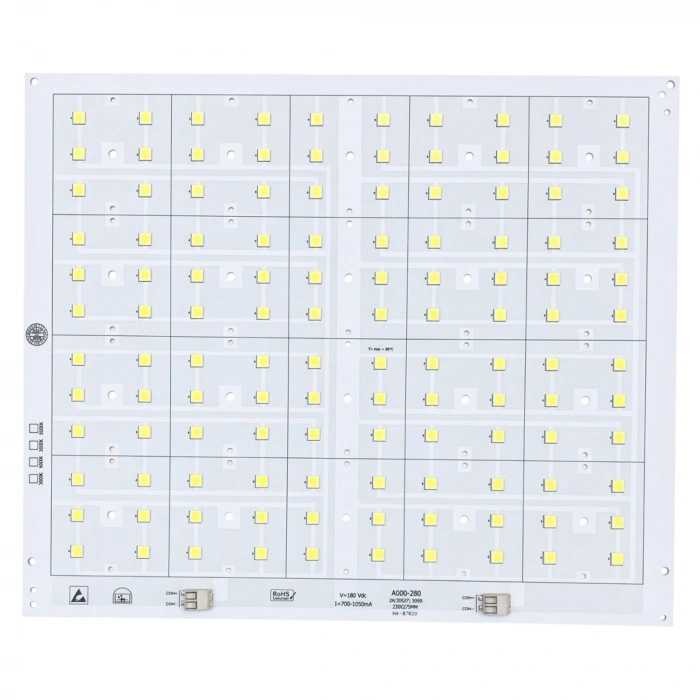

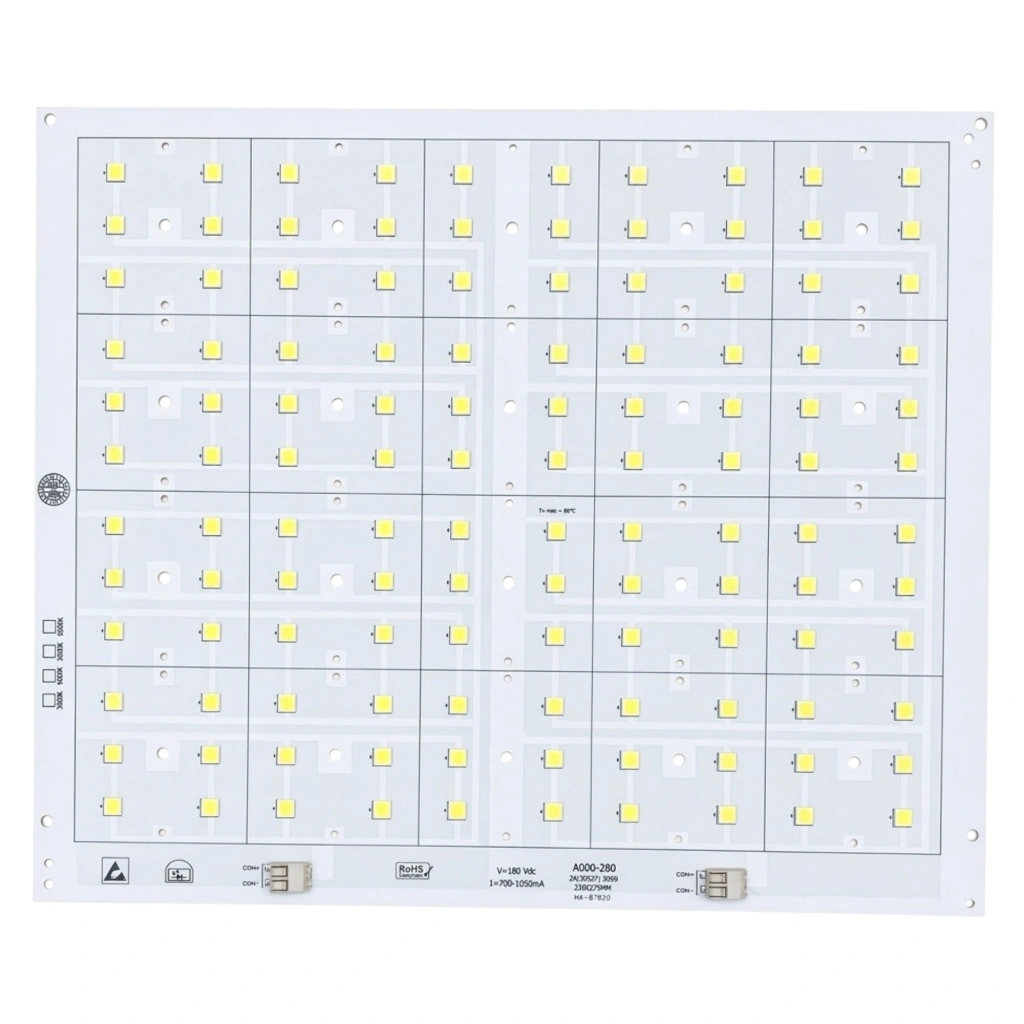

MDA000-280, yüksek güçlü LED projektör üretimi ve uygun projektör kasalarında LED ışık kaynağı dönüşümü için tasarlanmış 300W Projektör LED PCB Modülüdür.

Modül üzerinde toplam 120 adet 5050 tipi 6V LED bulunur. LED'ler 30S2P bağlantı yapısında düzenlenmiştir. Bu bağlantı yapısında iki paralel LED kolu bulunur ve her kolda 30 LED seri olarak bağlanır.

Modülün LED çalışma gerilimi 180V DC seviyesindedir.

Üzerinde bulunan 6'lı lens sistemi, LED ışığının kontrollü şekilde yönlendirilmesine yardımcı olur. Böylece ürün; LED, PCB ve optik lensi tek bir modül üzerinde birleştiren yüksek güçlü bir projektör ışık kaynağı olarak kullanılabilir.

226 × 275 mm ölçülerindeki PCB, uygun mekanik ve termal özelliklere sahip projektör kasalarında kullanılmak üzere tasarlanmıştır.

⚡ 300W PROJEKTÖR LED MODÜLÜ

A000-280, 300W sınıfı yüksek güçlü LED projektör uygulamaları için geliştirilmiştir.

Modülde bulunan toplam 120 adet 5050 6V LED, aşağıdaki bağlantı düzenine sahiptir:

30S × 2P

Yani:

30 LED seri × 2 paralel kol = 60 + 60 = 120 LED

6V LED yapısı üzerinden:

30 × 6V = 180V DC

LED çalışma gerilimi elde edilir.

Bu nedenle modül 220V AC'ye doğrudan bağlanmamalıdır. Uygun sabit akım LED driver sistemi ile çalıştırılmalıdır.

6'LI LENS SİSTEMİ

A000-280 üzerinde 6'lı lens bulunmaktadır.

Optik lensler, LED'lerin oluşturduğu ışığın kontrollü ve yönlendirilmiş şekilde projektör ön yüzüne aktarılmasına yardımcı olur.

Bu yapı sayesinde ürün:

LED + PCB + Lens

kombinasyonu halinde komple bir projektör LED modülü olarak kullanılabilir.

Projektörün nihai ışık dağılımı; kullanılan lens yapısı, kasa geometrisi, montaj konumu ve uygulamaya bağlı olarak değişebilir.

UYUMLU LED DRIVER

MDA000-280 için Uyumlu LED Driver: MOSO 150W olarak belirtilmiştir.

Bu üründe 2 adet driver kullanılır.

Teknik değerler:

• Uyumlu LED Driver: MOSO 150W

• Driver Sayısı: 2 Adet

• Driver Çıkış Gerilimi: 115–214V

• LED Çalışma Gerilimi: 180V DC

• LED Akımı: 420mA

• Toplam Akım Aralığı: 700–840mA

• Güç Aralığı: 250–300W

Driver seçiminde yalnızca toplam watt değerinin değil, çıkış gerilimi ve akım değerlerinin de ürünün elektriksel yapısına uygun olması gerekir.

PROJEKTÖR KASALARINDA KULLANIM

MDA000-280, uygun ölçülere ve termal yapıya sahip projektör kasalarının içerisine monte edilerek kullanılabilir.

Yeni projektör üretiminde temel sistem:

MDA000-280 LED Modül + 2 Adet Uyumlu LED Driver + Projektör Kasası

şeklinde oluşturulabilir.

Mevcut projektörlerde ise uygun mekanik ve elektriksel şartlar sağlandığında LED ışık kaynağının yenilenmesi veya değiştirilmesi amacıyla değerlendirilebilir.

⚠️ Kasa seçiminde yalnızca 300W değerinin uygun olması yeterli değildir. PCB ölçüsü, montaj noktaları, lens yerleşimi, termal temas yüzeyi ve kasa içerisindeki kullanılabilir alan mutlaka kontrol edilmelidir.

300W UYGULAMALARDA TERMAL YÖNETİM

300W seviyesindeki yüksek güçlü LED uygulamalarında ısı yönetimi kritik öneme sahiptir.

LED'lerin oluşturduğu ısının PCB üzerinden projektör gövdesine ve yeterli kapasiteye sahip soğutucu yüzeye aktarılması gerekir.

Montaj sırasında:

• ✔ PCB ile termal yüzey arasında düzgün temas sağlanmalı

• ✔ Uygun termal arayüz kullanılmalı

• ✔ Projektör kasasının yeterli ısı dağıtım kapasitesi bulunmalı

• ✔ Kasa ve soğutucu tasarımı çalışma koşullarına uygun olmalı

• ✔ Uzun süreli çalışmalarda termal koşullar dikkate alınmalıdır

Doğru termal tasarım, yüksek güçlü LED modülün performansının ve kullanım ömrünün korunması açısından önemlidir.

LED MARKASI

MDA000-280, tedarik ve proje seçeneğine bağlı olarak OSRAM, Seoul veya CREE LED seçenekleriyle değerlendirilebilir.

Ürün satışında kullanılan gerçek LED markasının ayrıca ürün niteliğinde belirtilmesi önerilir.

KULLANIM ALANLARI

A000-280 yüksek güçlü aydınlatma uygulamalarında kullanılabilir:

Fabrika ve endüstriyel alan aydınlatmaları

Otopark ve geniş açık alan aydınlatmaları

Bina ve cephe aydınlatmaları

Peyzaj ve mimari aydınlatma

Şantiye ve çalışma alanları

Güvenlik aydınlatmaları

Reklam ve tabela projektörleri

Özel yüksek güçlü LED projektör projeleri

⭐ A000-280 ÖNE ÇIKAN ÖZELLİKLER

300W Güç

300W sınıfı yüksek güçlü LED projektör uygulamalarına yönelik tasarım.

5050 6V LED

Toplam 120 adet 5050 6V LED kullanılır.

⚡ 30S2P LED Dizilimi

30 Seri × 2 Paralel bağlantı yapısına sahiptir.

180V DC

LED grubunun çalışma gerilimi 180V DC seviyesindedir.

6'lı Lens

Kontrollü ışık yönlendirmesi için 6'lı optik lens sistemi.

2 Adet Driver

Sistemde 2 adet MOSO 150W uyumlu LED driver kullanılır.

226 × 275 mm PCB

300W projektör uygulamalarına uygun geniş PCB ölçüsü.

TEKNİK ÖZELLİKLER

⚠️ TOPLU SİPARİŞLERDE ÖZEL FİYAT!

Sipariş adedine ve termin süresine bağlı olarak özel fiyat uygulanmaktadır.

⚠️ Yüksek adetli siparişleriniz için özel fiyat teklifi alabilirsiniz.
