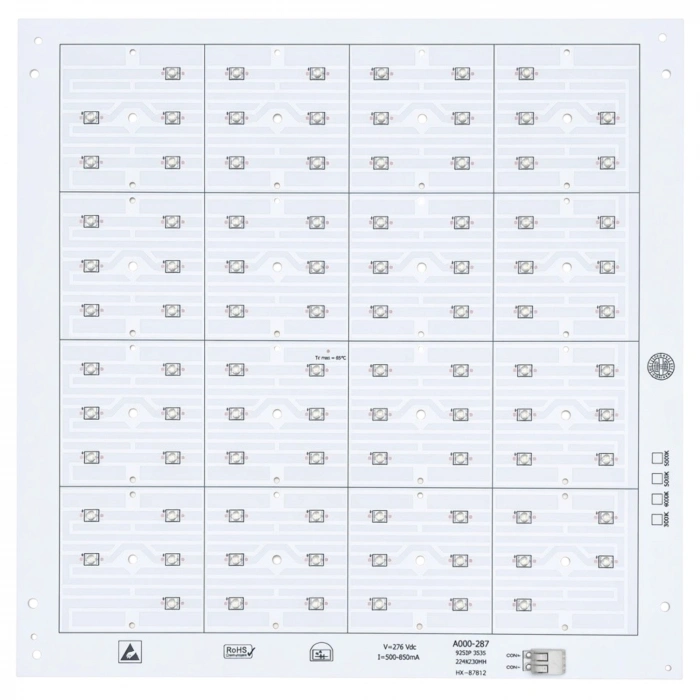

MDA000-287 200W 3535 3V 92 LED 6'lı Lensli Projektör LED PCB Modülü
200W 3535 3V LED Projektör Modülü
MDA000-287, yüksek güçlü LED projektör ve projektör dönüşüm uygulamalarında kullanılmak üzere tasarlanmış 200W sınıfı lensli LED PCB modülüdür. Üzerinde 92 adet 3535 kasa tipinde, 3V LED bulunan modül, 6'lı lens yapısı sayesinde LED ışığının optik olarak yönlendirilmesine yardımcı olur.

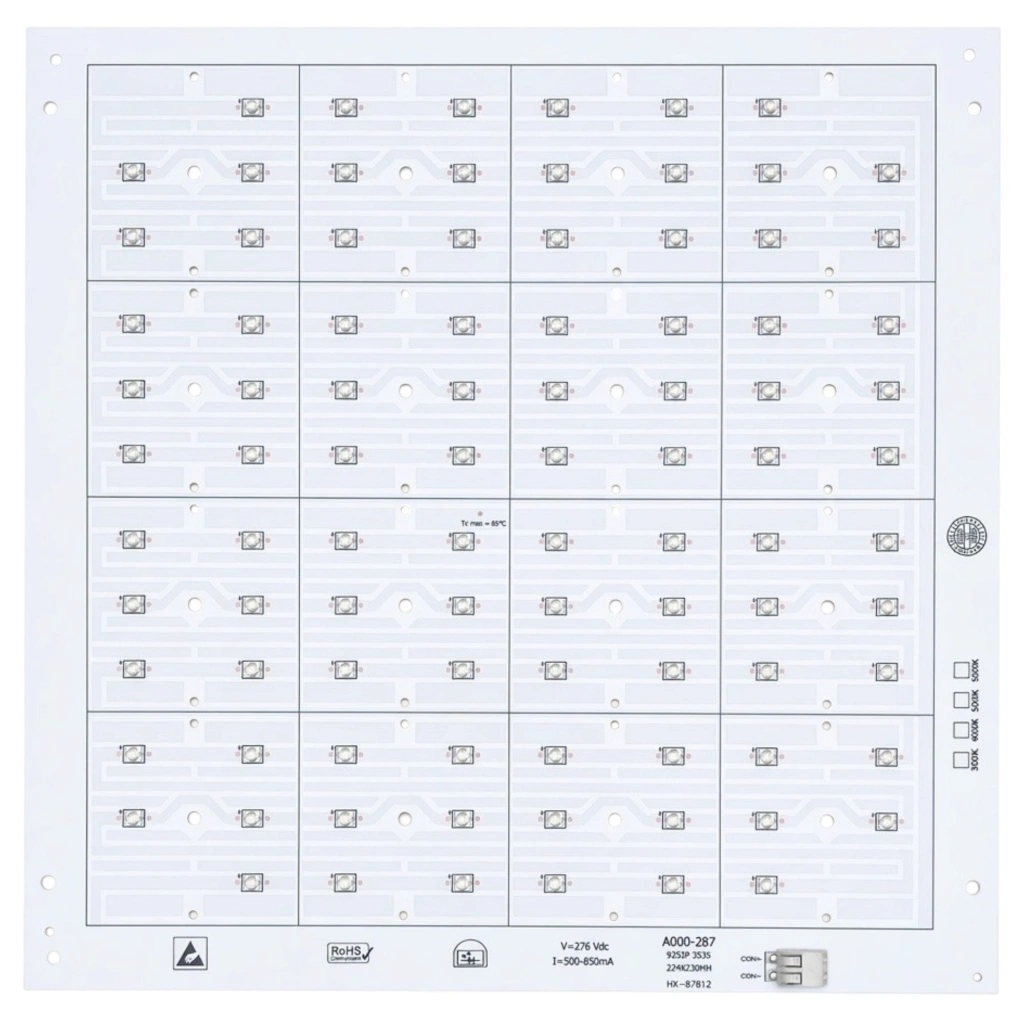

Modül, 224 x 230 mm ölçülerindeki PCB yapısı üzerine yerleştirilmiştir. 92S1P (92 Seri × 1 Paralel) LED dizilimine sahip olan MDA000-287'nin LED çalışma gerilimi 276V DC, LED çalışma akımı ise 700mA olarak belirtilmiştir.
Bu yapı sayesinde yüksek güçlü projektörlerde kullanılabilecek kompakt ve yüksek gerilimli bir LED ışık kaynağı elde edilir. Modül, uygun özelliklere sahip MOSO 200W sabit akım LED driver ile çalışacak şekilde tasarlanmıştır.
3535 LED Teknolojisi
MDA000-287 üzerinde kullanılan 3535 LED kasa tipi, yüksek güçlü aydınlatma uygulamalarında kullanılan kompakt LED çözümlerinden biridir.
Ürün; OSRAM, Seoul veya CREE LED seçenekleriyle üretilebilir. LED markası, üretim veya tedarik konfigürasyonuna göre değişebilir.
6'lı Lens Optiği
Modül üzerinde bulunan 6'lı lens sistemi, LED'lerden yayılan ışığın belirli bir optik karakteristikte yönlendirilmesine yardımcı olur.
Bu nedenle ürün özellikle:
LED projektör üretimi
Projektör LED modül değişimi
Eski projektörlerin LED dönüşümü
Yüksek güçlü dış ortam aydınlatmaları
Endüstriyel projektör uygulamaları
Özel LED aydınlatma projeleri
gibi uygulamalarda değerlendirilebilir.
⚙️ Teknik Özellikler
| Özellik | Değer |
|---|
| Ürün Kodu | MDA000-287 |
| Ürün Tipi | Lensli Projektör LED PCB Modülü |
| Nominal Güç | 200W |
| PCB Ölçüsü | 224 x 230 mm |
| LED Kasa Tipi | 3535 |
| LED Gücü | 1–3W |
| LED Gerilimi | 3V |
| LED Sayısı | 92 LED |
| LED Dizilimi | 92S1P |
| LED Çalışma Gerilimi | 276V DC |
| LED Akımı | 700mA |
| Toplam Akım Aralığı | 500–850mA |
| Güç Aralığı | 135–240W |
| Lens | 6'lı |
| Uyumlu LED Driver | MOSO 200W |
| Driver Çıkış Gerilimi | 156–286V |
| Driver Adedi | 1 |
| LED Markaları | OSRAM / Seoul / CREE |
LED Dizilimi: 92S1P
MDA000-287 üzerinde bulunan 92 LED, 92S1P şeklinde dizilmiştir.
92S: 92 LED seri olarak bağlanmıştır.
1P: Paralel kol bulunmamaktadır.
Bu dizilim sonucunda LED grubunun çalışma gerilimi 276V DC seviyesindedir.
Bu nedenle modül, doğrudan 220V AC şebekeye bağlanmamalıdır. Ürün mutlaka teknik özelliklerine uygun sabit akım LED driver ile çalıştırılmalıdır.
Kullanım Alanları
MDA000-287 200W 3535 LED PCB Modülü, yüksek güçlü projektör sistemlerinin LED ışık kaynağı olarak kullanılabilir.
Başlıca kullanım alanları:
200W LED projektörler
Yüksek güçlü dış mekan projektörleri
Endüstriyel aydınlatma
Fabrika ve depo aydınlatmaları
Spor alanı aydınlatmaları
Cephe ve alan aydınlatmaları
Projektör LED dönüşüm uygulamaları
Özel üretim LED projektörler
LED armatür yenileme ve onarım uygulamaları
Projektör Üretimi ve LED Dönüşümü
Mevcut projektörlerde kullanılan LED ışık kaynağının yenilenmesi veya özel projektör üretimi için kullanılabilir.
224 x 230 mm PCB ölçüsü, uygun mekanik yapıya sahip projektör kasaları ve soğutma sistemleri içerisinde değerlendirilmelidir.
Yüksek güçlü LED'lerde doğru termal yönetim büyük önem taşır. Modülün kullanılacağı projektör kasasında yeterli soğutma yüzeyi ve uygun ısı transferi sağlanmalıdır.
⚠️ Kullanım Notları
LED PCB modülü 220V AC'ye doğrudan bağlanmamalıdır.
Uygun özelliklerde sabit akım LED driver kullanılmalıdır.
Driver seçiminde çıkış gerilimi ve çalışma akımı dikkate alınmalıdır.
Yüksek güçlü LED uygulamalarında yeterli soğutma sağlanmalıdır.
LED PCB'nin montaj yüzeyi ile soğutucu arasında uygun termal temas oluşturulmalıdır.
Montaj sırasında LED yüzeylerine ve lenslere zarar verilmemelidir.
