MDA000-281 400W 5050 6V 168 LED 6'lı Lensli Projektör LED PCB Modülü

400W Yüksek Güçlü Projektör LED Modülü

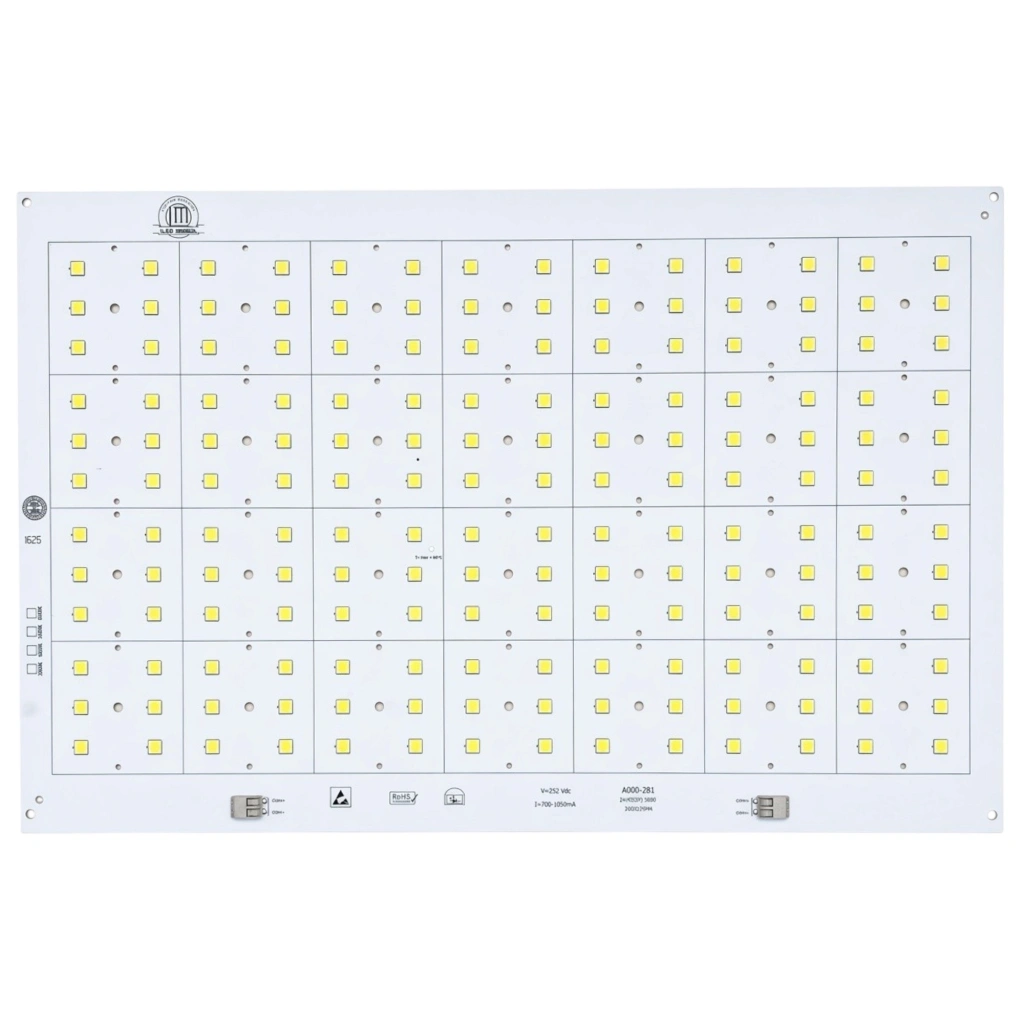

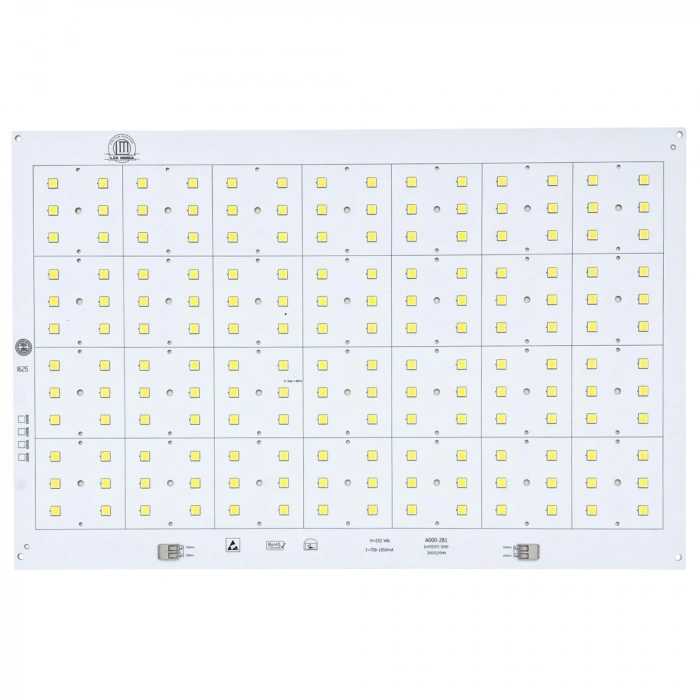

A000-281, yüksek güçlü LED projektör üretimi, mevcut projektörlerin LED dönüşümü ve geniş alan aydınlatma uygulamaları için tasarlanmış 400W Projektör LED PCB Modülüdür.

Modül üzerinde 168 adet 5050 tipi 6V LED bulunmaktadır. LED'ler 42S2P bağlantı yapısında düzenlenmiştir.

Modülün LED çalışma gerilimi 252V DC seviyesindedir.

Üzerindeki 6'lı lens sistemi, LED ışığının kontrollü ve yönlendirilmiş şekilde dağıtılmasına yardımcı olur.

241 × 375 mm ölçülerindeki geniş PCB yapısı, yüksek güçlü projektör kasalarında kullanılmak üzere tasarlanmıştır.

⚡ 400W PROJEKTÖR LED MODÜLÜ

MDA000-281, 400W sınıfı yüksek güçlü LED projektörler için geliştirilmiştir.

Toplam 168 adet 5050 6V LED, aşağıdaki bağlantı yapısına sahiptir:

42S × 2P

Yani:

42 LED seri × 2 paralel kol = 84 + 84 = 168 LED

6V LED yapısı üzerinden:

42 × 6V = 252V DC

LED çalışma gerilimi elde edilir.

Bu nedenle modül 220V AC'ye doğrudan bağlanmamalıdır. Uygun sabit akım LED driver sistemi kullanılmalıdır.

6'LI LENS SİSTEMİ

MDA000-281 üzerinde 6'lı optik lens bulunmaktadır.

Lens sistemi, LED'lerden çıkan ışığın daha kontrollü ve yönlendirilmiş şekilde projektör ön yüzüne aktarılmasına yardımcı olur.

Bu sayede ürün:

LED + PCB + Optik Lens

yapısında komple bir projektör LED ışık kaynağı olarak kullanılabilir.

UYUMLU LED DRIVER

MDA000-281 için Uyumlu LED Driver: MOSO 200W olarak belirtilmiştir.

Sistemde 2 adet driver kullanılır.

Elektriksel değerler:

• Uyumlu LED Driver: MOSO 200W

• Driver Sayısı: 2 Adet

• Driver Çıkış Gerilimi: 156–286V

• LED Çalışma Gerilimi: 252V DC

• LED Akımı: 400mA

• Toplam Akım Aralığı: 600–1050mA

• Güç Aralığı: 300–500W

Driver seçiminde çıkış gerilimi, sabit akım değeri ve güç aralığının modülün elektriksel özellikleriyle uyumlu olması gerekir.

PROJEKTÖR KASALARINDA KULLANIM

MDA000-281, PCB ölçüsü ve montaj yapısıyla uyumlu, yüksek güçlü LED projektör kasalarında kullanılabilir.

Yeni projektör üretiminde:

MDA000-281 LED Modül + 2 Adet MOSO 200W Driver + Uygun Projektör Kasası

bir araya getirilerek yüksek güçlü projektör sistemi oluşturulabilir.

Mevcut projektörlerin LED ışık kaynağını yenilemek amacıyla da, mekanik ve elektriksel uyumluluk sağlandığında kullanılabilir.

⚠️ Kasa seçiminde 400W değerinin yanı sıra PCB ölçüsü, montaj delikleri, lens yerleşimi, termal temas alanı ve kasa iç hacmi mutlaka kontrol edilmelidir.

400W UYGULAMALARDA TERMAL YÖNETİM

400W seviyesindeki LED uygulamalarında etkin termal yönetim büyük önem taşır.

LED'lerden oluşan ısının PCB üzerinden projektör gövdesine ve yeterli kapasitedeki soğutucu yüzeye aktarılması gerekir.

Montaj sırasında:

• ✔ PCB ile termal yüzey arasında düzgün temas sağlanmalı

• ✔ Uygun termal arayüz kullanılmalı

• ✔ Projektör kasası yeterli ısı dağıtım kapasitesine sahip olmalı

• ✔ Kasa ve soğutucu tasarımı sürekli çalışma koşullarına uygun olmalı

• ✔ Çalışma sıcaklığı uygulama şartlarına göre kontrol edilmelidir

Doğru termal tasarım, yüksek güçlü LED modülün performansının ve kullanım ömrünün korunmasına yardımcı olur.

LED MARKASI

MDA000-281, tedarik ve proje seçeneğine bağlı olarak OSRAM, Seoul veya CREE LED seçenekleriyle değerlendirilebilir.

Üründe kullanılan gerçek LED markasının satış sırasında ürün niteliğinde ayrıca belirtilmesi önerilir.

KULLANIM ALANLARI

MDA000-281 özellikle yüksek güçlü aydınlatma uygulamalarında kullanılabilir:

Fabrika ve endüstriyel alanlar

Geniş otopark ve açık alanlar

Bina ve cephe aydınlatmaları

Şantiye ve çalışma alanları

Geniş alan ve spor alanı aydınlatmaları

Peyzaj ve mimari aydınlatma

Güvenlik aydınlatmaları

Reklam ve büyük tabela projektörleri

Özel yüksek güçlü projektör projeleri

⭐ MDA000-281 ÖNE ÇIKAN ÖZELLİKLER

400W Güç

400W sınıfı yüksek güçlü LED projektör uygulamalarına yönelik tasarım.

168 Adet 5050 6V LED

Modül üzerinde toplam 168 adet 5050 6V LED bulunur.

⚡ 42S2P LED Dizilimi

42 Seri × 2 Paralel bağlantı yapısına sahiptir.

252V DC

LED grubunun çalışma gerilimi 252V DC seviyesindedir.

6'lı Lens

Kontrollü ışık yönlendirmesi için 6'lı optik lens sistemi.

2 Adet MOSO 200W Driver

Sistemde 2 adet MOSO 200W uyumlu LED driver kullanılır.

241 × 375 mm PCB

400W projektör uygulamalarına uygun geniş PCB yapısı.

TEKNİK ÖZELLİKLER
