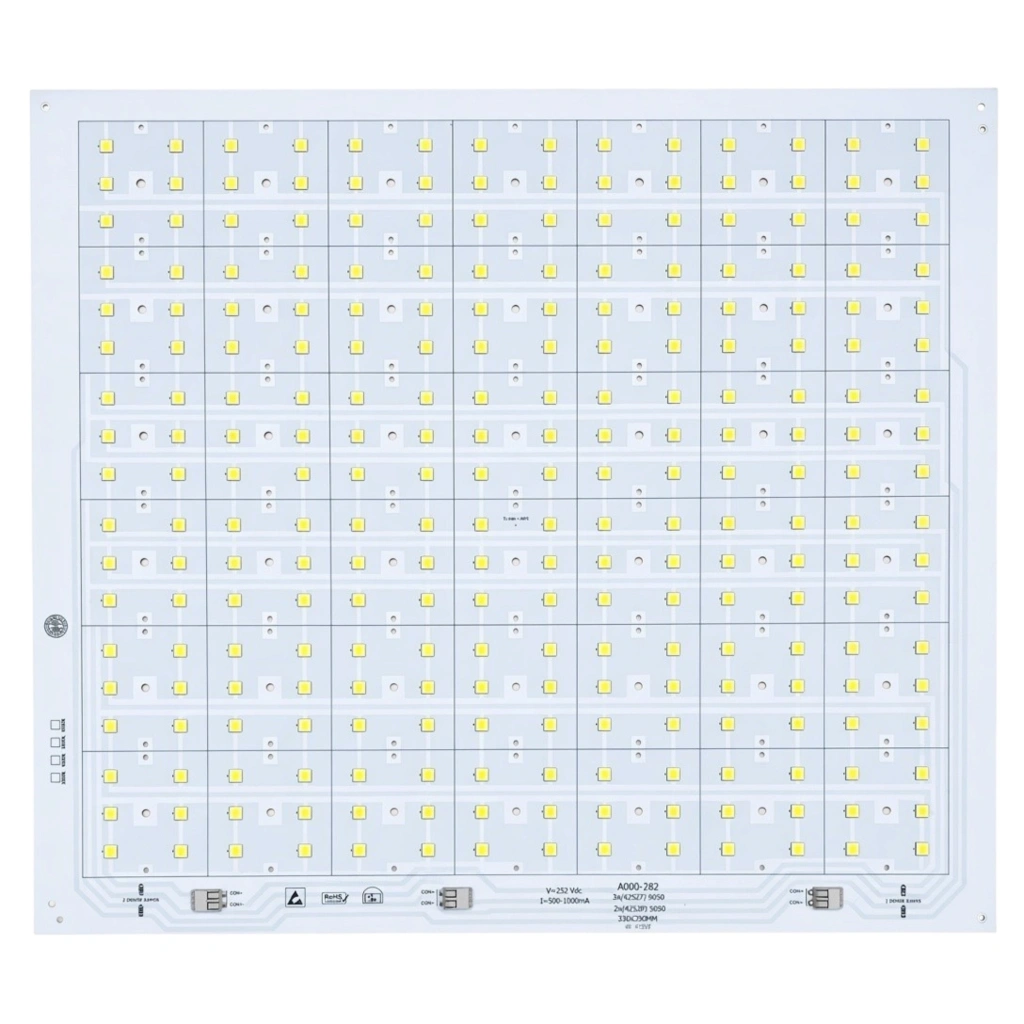

MDA000-282 600W 5050 6V 252 LED 6'lı Lensli Projektör LED PCB Modülü

600W Yüksek Güçlü Projektör LED Modülü

A000-282, yüksek güçlü LED projektör üretimi, geniş alan aydınlatması ve uygun projektör kasalarında LED ışık kaynağı dönüşümü için geliştirilmiş 600W Projektör LED PCB Modülüdür.

Modül üzerinde toplam 252 adet 5050 tipi 6V LED bulunmaktadır. LED'ler 42S2-3P bağlantı yapısında düzenlenmiştir.

Modülün LED çalışma gerilimi 252V DC seviyesindedir.

Üzerindeki 6'lı lens sistemi, LED'lerden yayılan ışığın kontrollü ve yönlendirilmiş şekilde dağıtılmasına yardımcı olur.

336 × 390 mm ölçülerindeki geniş PCB yapısı, yüksek güçlü projektör uygulamalarına yönelik olarak tasarlanmıştır.

⚡ 600W PROJEKTÖR LED MODÜLÜ

MDA000-282, 600W sınıfı yüksek güçlü LED projektör uygulamaları için geliştirilmiştir.

Modülde bulunan toplam 252 adet 5050 6V LED, aşağıdaki bağlantı yapısına sahiptir:

42S × 2–3P

Yani LED dizilimi, uygulamaya bağlı olarak 2 veya 3 paralel kol şeklinde değerlendirilebilir.

Toplam LED sayısı:

252 Adet 5050 6V LED

LED seri grubunda:

42 × 6V = 252V DC

çalışma gerilimi bulunmaktadır.

Bu nedenle ürün 220V AC'ye doğrudan bağlanmamalıdır. Uygun sabit akım LED driver sistemi ile çalıştırılmalıdır.

6'LI LENS SİSTEMİ

MDA000-282 üzerinde 6'lı optik lens sistemi bulunmaktadır.

Lensler, LED ışığının daha kontrollü ve yönlendirilmiş şekilde projektör ön yüzüne aktarılmasına yardımcı olur.

Bu yapı sayesinde ürün:

LED + PCB + Optik Lens

kombinasyonundan oluşan yüksek güçlü bir projektör LED ışık kaynağı modülü olarak kullanılabilir.

Projektörün nihai ışık dağılımı; kullanılan lens, kasa geometrisi, montaj konumu ve uygulama koşullarına bağlı olarak değişebilir.

UYUMLU LED DRIVER

MDA000-282 için Uyumlu LED Driver: MOSO 200–240W olarak belirtilmiştir.

Sistemde 3 adet driver kullanılır.

Teknik değerler:

• Uyumlu LED Driver: MOSO 200–240W

• Driver Sayısı: 3 Adet

• Driver Çıkış Gerilimi: 156–286V

• LED Çalışma Gerilimi: 252V DC

• LED Akımı: 400mA

• Toplam Akım Aralığı: 500–1000mA

• Güç Aralığı: 400–600W

Driver seçiminde yalnızca watt değeri değil, çıkış gerilimi, akım aralığı ve modülün bağlantı yapısı birlikte değerlendirilmelidir.

PROJEKTÖR KASALARINDA KULLANIM

MDA000-282, geniş PCB ölçüsüne uygun ve yüksek güçte çalışmaya elverişli projektör kasalarında kullanılabilir.

Yeni bir projektör sistemi oluşturulurken:

MDA000-282 LED Modül + 3 Adet Uyumlu MOSO Driver + Projektör Kasası

birlikte değerlendirilir.

Mevcut projektörlerde ise mekanik, elektriksel ve termal uyumluluk sağlandığında LED ışık kaynağının yenilenmesi amacıyla kullanılabilir.

⚠️ Önemli: 600W projektör kasası seçerken yalnızca güç değerinin uygun olması yeterli değildir. PCB ölçüsü, montaj noktaları, lens yerleşimi, termal temas yüzeyi ve kasa iç hacmi mutlaka kontrol edilmelidir.

600W UYGULAMALARDA TERMAL YÖNETİM

600W seviyesindeki yüksek güçlü LED uygulamalarında etkin ısı yönetimi kritik öneme sahiptir.

LED'lerin oluşturduğu ısının PCB üzerinden projektör gövdesine ve yeterli kapasitedeki soğutucu yüzeye aktarılması gerekir.

Montaj sırasında:

• ✔ PCB ile termal yüzey arasında düzgün temas sağlanmalı

• ✔ Uygun termal arayüz kullanılmalı

• ✔ Projektör kasasının yeterli ısı dağıtım kapasitesi bulunmalı

• ✔ Soğutucu tasarımı sürekli çalışma şartlarına uygun olmalı

• ✔ Çalışma sıcaklığı uygulama koşullarına göre kontrol edilmelidir

Özellikle yüksek güçlü projektörlerde termal tasarım, LED performansı ve kullanım ömrü açısından büyük önem taşır.

LED MARKASI

MDA000-282, proje ve tedarik seçeneğine bağlı olarak OSRAM, Seoul veya CREE LED seçenekleriyle değerlendirilebilir.

Üründe kullanılan gerçek LED markasının ürün niteliğinde ayrıca belirtilmesi önerilir.

KULLANIM ALANLARI

MDA000-282 özellikle yüksek güçlü aydınlatma uygulamalarında kullanılabilir:

Spor alanları ve geniş saha aydınlatmaları

Fabrika ve endüstriyel tesisler

Büyük otopark ve açık alanlar

Bina ve cephe aydınlatmaları

Şantiye ve çalışma sahaları

Geniş peyzaj ve mimari aydınlatma projeleri

Güvenlik ve çevre aydınlatmaları

Büyük reklam ve tabela projektörleri

Özel yüksek güçlü LED projektör projeleri

⭐ MDA000-282 ÖNE ÇIKAN ÖZELLİKLER

600W Güç

600W sınıfı yüksek güçlü LED projektör uygulamalarına yönelik tasarım.

252 Adet 5050 6V LED

Modül üzerinde toplam 252 adet 5050 6V LED bulunur.

⚡ 42S2-3P LED Dizilimi

42 Seri × 2–3 Paralel bağlantı yapısına sahiptir.

252V DC

LED grubunun çalışma gerilimi 252V DC seviyesindedir.

6'lı Lens

Kontrollü ışık yönlendirmesi için 6'lı optik lens sistemi.

3 Adet MOSO Driver

Sistemde 3 adet MOSO 200–240W uyumlu LED driver kullanılır.

336 × 390 mm PCB

600W projektör uygulamalarına uygun geniş PCB yapısı.

TEKNİK ÖZELLİKLER
