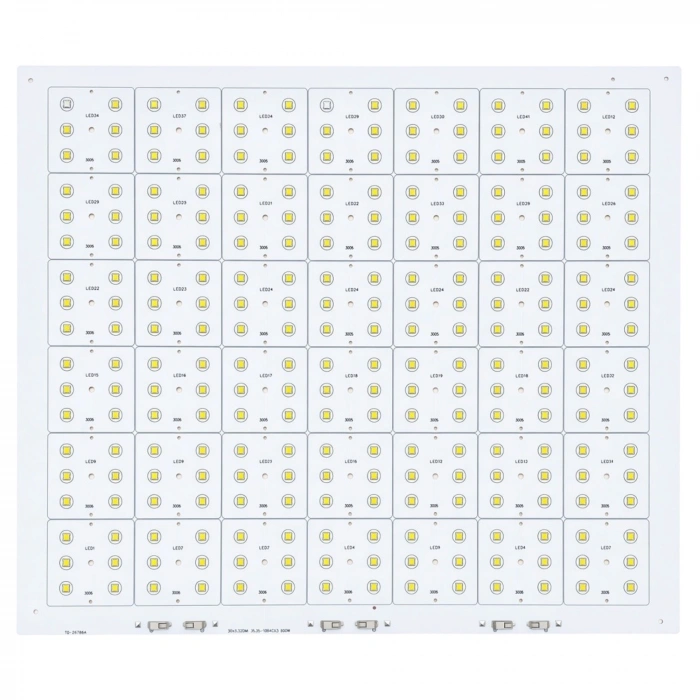

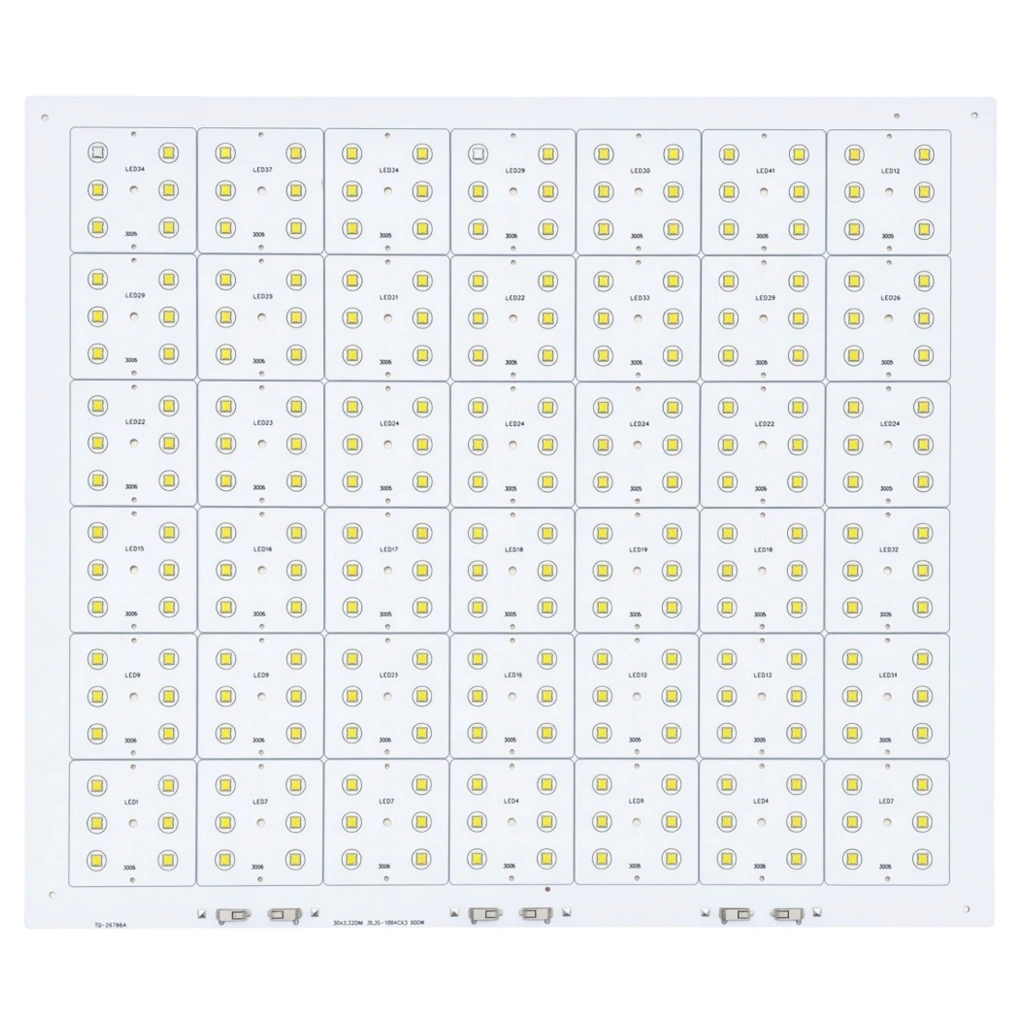

MDA000-290 600W 3535 3V 252 LED 6'lı Lensli Projektör LED PCB Modülü
600W 3535 3V LED Projektör Modülü
MDA000-290, yüksek güçlü LED projektörler, endüstriyel aydınlatma sistemleri ve geniş alan dış mekan aydınlatma uygulamaları için tasarlanmış 600W sınıfı lensli Projektör LED PCB Modülüdür.
Modül üzerinde toplam 252 adet 3535 kasa tipinde 3V LED bulunmaktadır. LED'ler, 6'lı lens sistemi ile birlikte kullanılarak ışığın optik olarak yönlendirilmesine yardımcı olur.
336 x 390 mm ölçülerindeki geniş PCB yapısı üzerinde bulunan LED'ler 84S1P (84 Seri × 1 Paralel) elektriksel dizilime sahiptir. Bu yapı sonucunda LED grubunun çalışma gerilimi 252V DC, LED akımı ise 800mA seviyesindedir.
MDA000-290, 3 adet MOSO 200–240W LED driver ile çalışacak şekilde yapılandırılmıştır. Driver çıkış gerilimi 156–286V aralığındadır.
3535 LED Teknolojisi
MDA000-290 üzerinde kullanılan 3535 LED kasa tipi, yüksek güçlü LED projektör ve dış mekan aydınlatma sistemlerinde kullanılabilen kompakt LED çözümüdür.
Ürün, OSRAM / Seoul / CREE LED seçenekleriyle üretilebilir. Kullanılacak LED markası üretim ve tedarik konfigürasyonuna göre değişebilir.
Toplam 252 LED, yüksek güçlü projektör uygulamaları için geniş bir ışık kaynağı yüzeyi oluşturur.
6'lı Lens Sistemi
MDA000-290 üzerinde 6'lı lens sistemi bulunmaktadır.
Lensler, LED'lerden yayılan ışığın optik olarak yönlendirilmesine yardımcı olur. Bu yapı, yüksek güçlü projektörlerde ışığın istenen aydınlatma alanına aktarılmasına katkı sağlar.
⚙️ Teknik Özellikler
| Özellik | Değer |
|---|
| Ürün Kodu | MDA000-290 |
| Ürün Tipi | Lensli Projektör LED PCB Modülü |
| Nominal Güç | 600W |
| PCB Ölçüsü | 336 x 390 mm |
| LED Kasa Tipi | 3535 |
| LED Gücü | 1–3W |
| LED Gerilimi | 3V |
| LED Sayısı | 252 LED |
| LED Dizilimi | 84S1P |
| LED Çalışma Gerilimi | 252V DC |
| LED Akımı | 800mA |
| Toplam Akım Aralığı | 600–800mA |
| Güç Aralığı | 400–600W |
| Lens | 6'lı |
| Uyumlu LED Driver | MOSO 200–240W |
| Driver Çıkış Gerilimi | 156–286V |
| Driver Adedi | 3 |
| LED Markaları | OSRAM / Seoul / CREE |
LED Dizilimi: 84S1P
MDA000-290 üzerindeki 252 LED, 84S1P elektriksel dizilimle yapılandırılmıştır.
84S: 84 LED seri olarak bağlanmıştır.
1P: Tek paralel kol bulunmaktadır.
84 adet 3V LED'in seri bağlantısı sonucunda LED grubunun çalışma gerilimi:
84 × 3V = 252V DC
seviyesindedir.
Bu nedenle modülün uygun LED driver ile çalıştırılması gerekir.
⚠️ LED PCB doğrudan 220V AC şebekeye bağlanmamalıdır.
Driver Yapısı
MDA000-290, 3 adet MOSO 200–240W LED driver kullanımı için yapılandırılmıştır.
Driver çıkış gerilim aralığı:
156–286V
Modülün belirtilen güç çalışma aralığı:
400–600W
Driver seçimi yapılırken LED modülünün çalışma gerilimi, akım değeri ve toplam güç gereksinimi birlikte değerlendirilmelidir.
Kullanım Alanları
MDA000-290 600W 3535 LED PCB Modülü, çok yüksek güçlü LED projektör ve aydınlatma sistemlerinde kullanılabilir.
Başlıca kullanım alanları:
600W LED projektörler
Yüksek güçlü dış mekan projektörleri
Endüstriyel aydınlatma
Fabrika ve üretim tesisleri
Depo ve lojistik alanları
Spor sahaları
Stadyum ve spor tesisleri
Geniş alan aydınlatmaları
Otopark ve saha aydınlatmaları
Cephe ve bina aydınlatmaları
Projektör LED dönüşüm uygulamaları
Özel üretim yüksek güçlü LED projektörler
LED armatür yenileme ve onarım uygulamaları
Projektör Üretimi ve LED Dönüşümü
MDA000-290, yüksek güçlü projektör üretiminde veya mevcut projektörlerin LED ışık kaynağının yenilenmesinde kullanılabilecek şekilde tasarlanmıştır.
336 x 390 mm PCB ölçüsü nedeniyle kullanılacak projektör kasasının iç ölçüleri, montaj noktaları ve mekanik yapısı mutlaka kontrol edilmelidir.
600W seviyesindeki LED sistemlerinde soğutma ve termal yönetim kritik öneme sahiptir. LED PCB'nin uygun kapasitede soğutucu sistem üzerine doğru termal temasla monte edilmesi gerekir.
❄️ 600W Uygulamalarda Soğutma
Yüksek güçlü LED modüllerinde LED performansının ve kullanım ömrünün korunması için etkin bir ısı yönetimi gerekir.
MDA000-290 kullanılırken:
Yeterli soğutma yüzeyi kullanılmalı,
PCB ile soğutucu arasında iyi termal temas sağlanmalı,
Uygun termal arayüz malzemesi kullanılmalı,
Projektör kasasında yeterli ısı dağılımı sağlanmalı,
LED modülünün çalışma sıcaklığı kontrol altında tutulmalıdır.
Özellikle 600W sınıfındaki uygulamalarda yetersiz soğutma, LED'lerin performansını ve kullanım ömrünü olumsuz etkileyebilir.
⚠️ Kullanım ve Montaj Notları
LED PCB 220V AC'ye doğrudan bağlanmamalıdır.
Uygun özelliklerde sabit akım LED driver kullanılmalıdır.
Driver çıkış gerilimi ve akım aralığı modül değerleriyle uyumlu olmalıdır.
Yüksek güçlü kullanımda yeterli soğutma sağlanmalıdır.
PCB ile soğutucu arasında uygun termal temas oluşturulmalıdır.
LED ve lens yüzeyleri montaj sırasında darbe ve baskıdan korunmalıdır.
Elektrik bağlantıları yetkin personel tarafından gerçekleştirilmelidir.
Yüksek gerilimli DC devre olduğu için montaj ve bakım sırasında gerekli elektriksel güvenlik önlemleri alınmalıdır.
