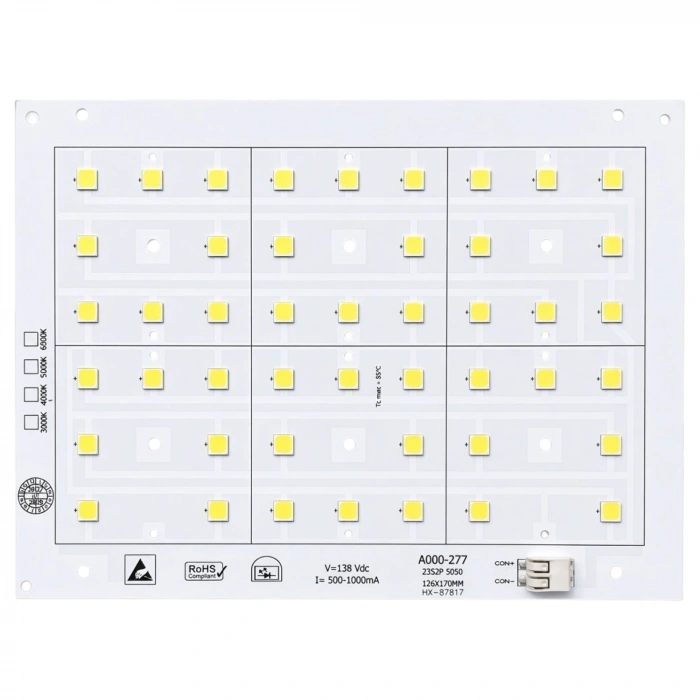

MDA000-277 100W 5050 6V 46 LED 8'li Lensli Projektör LED PCB Modülü

100W Yüksek Güçlü 5050 LED Projektör Modülü

MDA000-277, yüksek güçlü LED projektörlerin üretimi, LED dönüşümü ve profesyonel aydınlatma uygulamalarında kullanılmak üzere geliştirilmiş 100W projektör LED PCB modülüdür.

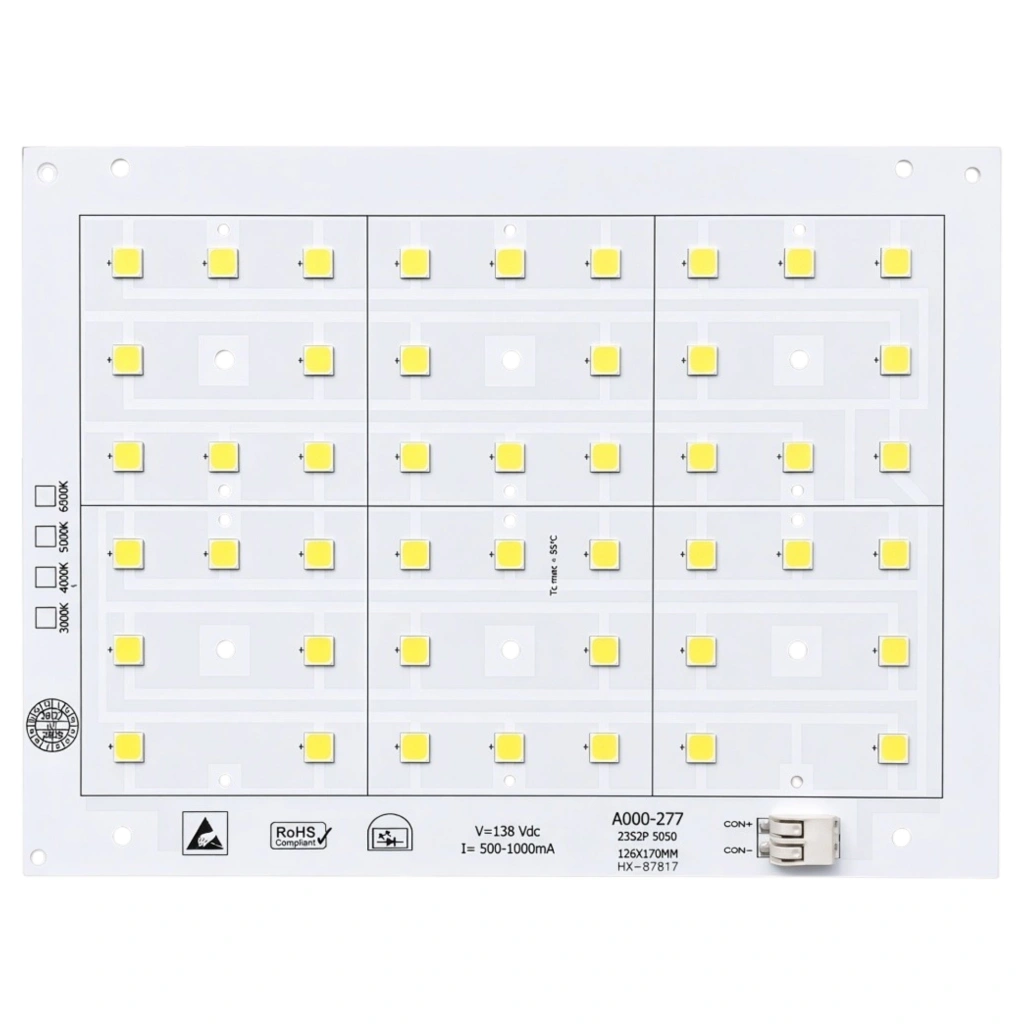

Modül üzerinde 46 adet 5050 LED bulunmaktadır. Kullanılan LED'ler 6V yapısındadır ve LED'ler projektör uygulamalarına uygun şekilde seri-paralel bağlantı mimarisiyle düzenlenmiştir.

MDA000-277, 125 × 170 mm PCB ölçüsüne sahip olup uygun mekanik ölçülere sahip LED projektör kasaları içerisine monte edilerek kullanılabilir. Modül üzerinde bulunan 6'lı lens yapısı, LED ışığının kontrol edilmesine ve projektör optik sistemine uygun şekilde yönlendirilmesine yardımcı olur.

Bu ürün, hazır bir LED projektör değil; projektör içerisinde ışık kaynağı olarak kullanılan LED + PCB + lens modülüdür. Uygun kasa, sabit akım LED driver ve gerekli termal bağlantı ekipmanlarıyla birlikte komple LED projektör sistemi oluşturulabilir.

⚡ 100W PROJEKTÖR LED MODÜLÜ

MDA000-277, 100W sınıfındaki LED projektör uygulamaları için tasarlanmıştır.

Modülde toplam 46 adet 5050 LED kullanılır.

LED bağlantı yapısı:

23S × 2P

şeklindedir.

Yani 23 LED seri olarak bağlanır ve bu seri gruplardan 2 paralel kol oluşturulur.

6V LED yapısı üzerinden hesaplandığında modülün LED çalışma gerilimi:

23 × 6V = 138V DC

seviyesindedir.

Bu nedenle modülün uygun sabit akım LED driver ile çalıştırılması gerekir.

8'LI LENS OPTİĞİ

MDA000-277 üzerinde 8'lı lens sistemi kullanılmaktadır.

Lensler, LED'lerden çıkan ışığın daha kontrollü şekilde yönlendirilmesine yardımcı olur.

Bu nedenle modül, yalnızca LED'lerin bulunduğu klasik bir PCB değil; projektör uygulamasında doğrudan kullanılmak üzere LED ve optik lens yapısını bir arada sunan profesyonel bir ışık kaynağı modülüdür.

Özellikle yüksek güçlü projektörlerde optik kontrol, ışığın hedeflenen bölgeye yönlendirilmesi açısından önemlidir.

UYUMLU LED DRIVER

MDA000-277 için tabloda belirtilen uyumlu LED driver MOSO 100W'tır.

Driver çıkış aralığı:

72–143V

Modülün LED çalışma gerilimi:

138V DC

olarak verilmiştir.

Elektriksel yapı:

• LED Gerilimi: 138V DC
• LED Akımı: 350mA
• Toplam Akım Aralığı: 500–1050mA
• Uyumlu LED Driver: MOSO 100W
• Driver Sayısı: 1 Adet
• Driver Çıkış Aralığı: 72–143V
• Bağlantı: 23S 2P

⚠️ Driver seçimi yapılırken yalnızca watt değerine bakılmamalı; LED modülün çalışma gerilimi ve gerekli sabit akım aralığı birlikte değerlendirilmelidir.

PROJEKTÖR KASALARINDA KULLANIM

MDA000-277, uygun ölçülere sahip 100W LED projektör kasalarında kullanılabilecek şekilde tasarlanmış projektör LED modülüdür.

125 × 170 mm PCB ölçüsü, ürünün mekanik tasarımında dikkate alınması gereken temel ölçüdür.

Kasa seçiminde;

• PCB ölçüsü
• Montaj delikleri
• Lens yerleşimi
• Kasa iç ölçüsü
• Termal temas yüzeyi

birlikte kontrol edilmelidir.

Böylece modül, uygun projektör gövdesi ve soğutma sistemiyle birlikte profesyonel bir LED projektör çözümüne dönüştürülebilir.

TERMAL YÖNETİM

100W sınıfındaki LED sistemlerinde ısı yönetimi kritik öneme sahiptir.

LED'lerin ürettiği ısının PCB üzerinden projektör kasasına etkili şekilde aktarılması gerekir.

Bu nedenle montaj sırasında:

✔ PCB ile heatsink/kasa arasında düzgün temas sağlanması
✔ Uygun termal macun veya termal arayüz kullanılması
✔ Kasanın yeterli ısı dağıtım kapasitesine sahip olması
✔ Uzun süreli çalışmalarda sıcaklığın kontrol edilmesi

önerilir.

Özellikle yüksek güçlü projektör uygulamalarında doğru termal tasarım, LED'lerin performansını ve kullanım ömrünü doğrudan etkiler.

KULLANILABİLEN LED MARKALARI

MDA000-277 üretiminde kullanılan LED'ler projeye veya stok seçeneğine göre OSRAM, Seoul veya CREE gibi profesyonel LED markalarından tercih edilebilir.

Ürün sayfasında LED Markası alanını stoktaki gerçek LED markasına göre belirtmek en doğru yöntemdir.

KİMLER İÇİN UYGUN?

MDA000-277 özellikle:

• LED projektör üreticileri
• Aydınlatma armatürü imalatçıları
• LED projektör dönüşümü yapan firmalar
• Elektrik ve aydınlatma uygulamacıları
• Özel projektör tasarlayan firmalar
• Endüstriyel aydınlatma üreticileri
• LED armatür bakım ve yenileme firmaları

için uygundur.

KULLANIM ALANLARI

100W LED projektör modülü, uygun projektör kasası ve driver ile birlikte;

• Fabrika ve sanayi alanları
• Otoparklar
• Bahçe ve peyzaj alanları
• Bina ve cephe aydınlatmaları
• Spor ve saha aydınlatmaları
• Depo ve lojistik alanları
• Güvenlik aydınlatmaları
• Reklam ve tabela projektörleri
• Özel aydınlatma projeleri

gibi uygulamalarda kullanılabilir.

⭐ MDA000-277 ÖNE ÇIKAN ÖZELLİKLER

100W Projektör Modülü

Yüksek güçlü LED projektör üretimi ve dönüşüm uygulamaları için tasarlanmıştır.

46 Adet 5050 LED

6V LED yapısına sahip 46 adet LED kullanır.

8'li Lens

Işık çıkışının kontrol edilmesine yardımcı olan optik lens yapısına sahiptir.

⚡ 23S2P Bağlantı

23 seri ve 2 paralel LED bağlantısıyla 138V DC LED çalışma yapısı oluşturur.

MOSO 100W Driver

Tabloda belirtilen MOSO 100W driver ile uyumlu çalışma yapısına sahiptir.

125 × 170 mm PCB

100W projektör uygulamalarına uygun kompakt PCB ölçüsüne sahiptir.

TEKNİK ÖZELLİKLER

ÜRÜN NİTELİKLERİ

Sitedeki filtre/nitelik bölümünde ben şu şekilde girerdim:

Marka: LEDVARSA
Model: MDA000-277
Ürün Tipi: Projektör LED PCB Modülü
Güç: 100W
LED Tipi: 5050
LED Gerilimi: 6V
LED Sayısı: 46 Adet
Lens: 8'li
Seri Bağlantı: 23S
Paralel Bağlantı: 2P
LED Çalışma Gerilimi: 138V DC
LED Akımı: 350mA
Toplam Akım Aralığı: 500–1050mA
Uyumlu LED Driver: MOSO 100W
Driver Sayısı: 1
Driver Çıkış Gerilimi: 72–143V
PCB Ölçüsü: 125 × 170 mm
LED Markası: OSRAM / Seoul / CREE
Kullanım Alanı: LED Projektör
