MDA000-288, yüksek güçlü LED projektör ve endüstriyel aydınlatma uygulamalarında kullanılmak üzere tasarlanmış 300W sınıfı lensli LED PCB modülüdür. Üzerinde 120 adet 3535 kasa tipinde, 3V LED bulunan modül, 6'lı lens sistemi ile birlikte yüksek güçlü projektör uygulamalarında kullanılabilir.

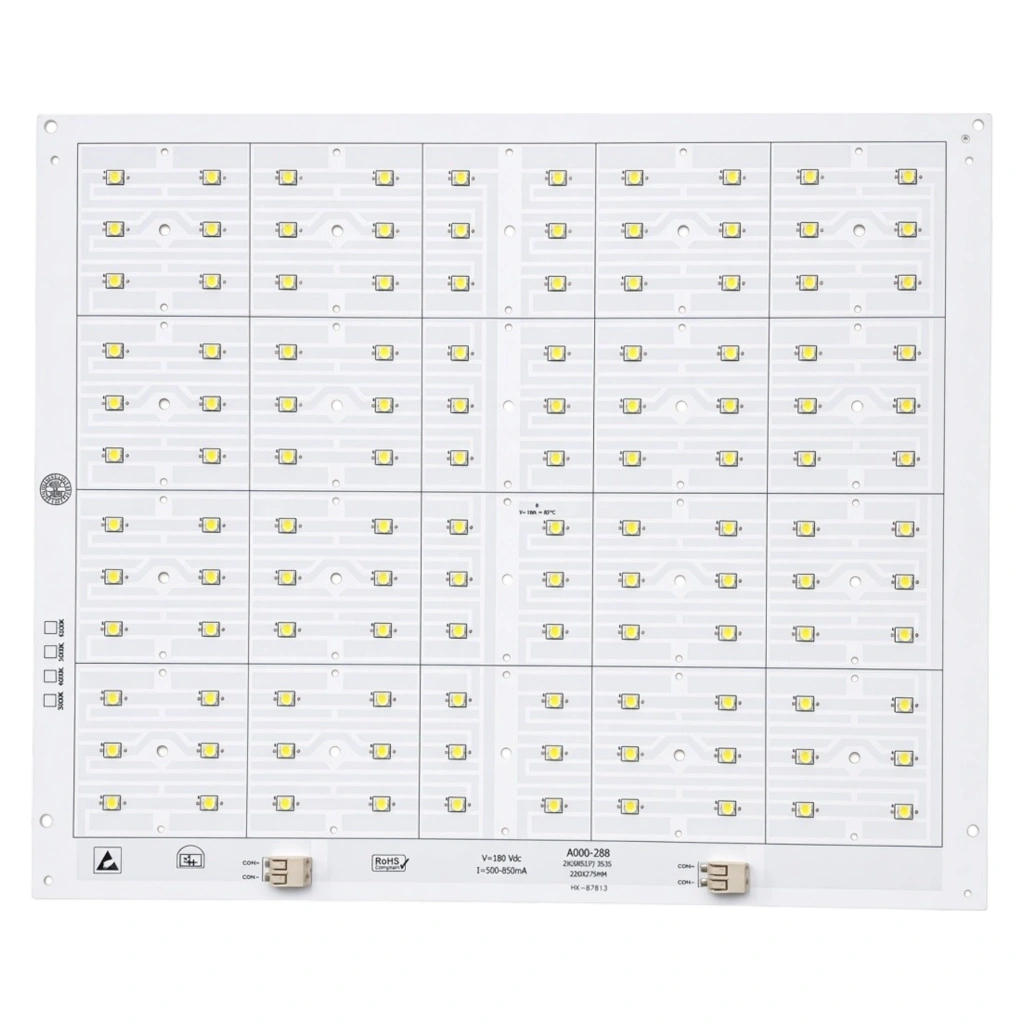

226 x 275 mm ölçülerindeki PCB üzerine yerleştirilen 120 LED, 60S1P (60 Seri × 1 Paralel) şeklinde dizilmiştir. LED grubunun çalışma gerilimi 180V DC, LED akımı ise 800mA olarak belirtilmiştir.

MDA000-288, 2 adet MOSO 150W LED driver ile çalışacak şekilde yapılandırılmıştır. Driver çıkış gerilimi 115–214V aralığındadır.

3535 LED Teknolojisi

MDA000-288'de kullanılan 3535 LED kasa tipi, yüksek güçlü LED aydınlatma uygulamaları için uygun kompakt bir LED çözümüdür.

LED'ler OSRAM, Seoul veya CREE seçenekleriyle üretilebilir. Kullanılan LED markası üretim konfigürasyonuna göre değişebilir.

120 adet LED, modülün yüksek güçlü projektör uygulamalarında kullanılmasına olanak sağlayan LED yoğunluğunu oluşturur.

6'lı Lens Sistemi

Modül üzerinde bulunan 6'lı lens yapısı, LED ışığının optik olarak yönlendirilmesine yardımcı olur.

Lensli yapı sayesinde modül;

• LED projektör üretimi

• Projektör LED modül değişimi

• Projektör dönüşüm uygulamaları

• Endüstriyel aydınlatma

• Yüksek güçlü dış mekan aydınlatması

• Alan aydınlatması

gibi uygulamalarda değerlendirilebilir.

⚙️ Teknik Özellikler

LED Dizilimi: 60S1P

MDA000-288 üzerindeki 120 LED, 60S1P elektriksel dizilimle yapılandırılmıştır.

60S: 60 LED seri olarak bağlanmıştır.
1P: Tek paralel kol bulunmaktadır.

60 adet 3V LED'in seri bağlantısı sonucunda LED grubunun çalışma gerilimi 180V DC seviyesindedir.

Bu nedenle ürünün doğru akım ve gerilim değerlerinde çalıştırılması önemlidir. Modül, doğrudan 220V AC şebekeye bağlanmamalı, uygun özelliklerde sabit akım LED driver kullanılmalıdır.

Driver Yapısı

MDA000-288, 2 adet MOSO 150W driver kullanımı için yapılandırılmıştır.

Her driver için belirtilen çıkış gerilim aralığı:

115–214V

Toplam sistem gücü uygulamaya bağlı olarak 180–320W aralığında çalışabilir.

Driver seçimi yapılırken modülün LED çalışma gerilimi ve akım değerleri mutlaka dikkate alınmalıdır.

Kullanım Alanları

MDA000-288 300W 3535 LED PCB Modülü, yüksek güçlü projektör ve aydınlatma sistemlerinde kullanılabilir.

Başlıca kullanım alanları:

• 300W LED projektörler

• Yüksek güçlü dış mekan projektörleri

• Endüstriyel projektörler

• Fabrika ve depo aydınlatmaları

• Spor alanı aydınlatmaları

• Geniş alan aydınlatmaları

• Cephe ve bina aydınlatmaları

• Projektör LED dönüşüm uygulamaları

• Özel üretim LED projektörler

• LED armatür yenileme ve onarım uygulamaları

Projektör Üretimi ve LED Dönüşümü

MDA000-288, yeni LED projektör üretiminde veya mevcut projektörlerin LED ışık kaynağının yenilenmesinde kullanılabilir.

226 x 275 mm PCB ölçüsü, kullanılacak projektör kasasının iç ölçüleri ve montaj yapısı ile mutlaka kontrol edilmelidir.

300W sınıfındaki yüksek güçlü LED uygulamalarında etkili soğutma büyük önem taşır. LED PCB'nin uygun bir soğutucu üzerine doğru termal temasla monte edilmesi gerekir.

⚠️ Kullanım ve Montaj Notları

• LED PCB 220V AC'ye doğrudan bağlanmamalıdır.

• Uygun özelliklerde sabit akım LED driver kullanılmalıdır.

• Driver çıkış gerilimi ve akım aralığı modül değerleriyle uyumlu olmalıdır.

• Yüksek güçlü kullanımda yeterli soğutma sağlanmalıdır.

• PCB ile soğutucu arasında uygun termal temas oluşturulmalıdır.

• Lens ve LED yüzeyleri montaj sırasında darbe ve baskıdan korunmalıdır.

• Elektrik bağlantıları yetkin personel tarafından yapılmalıdır.
